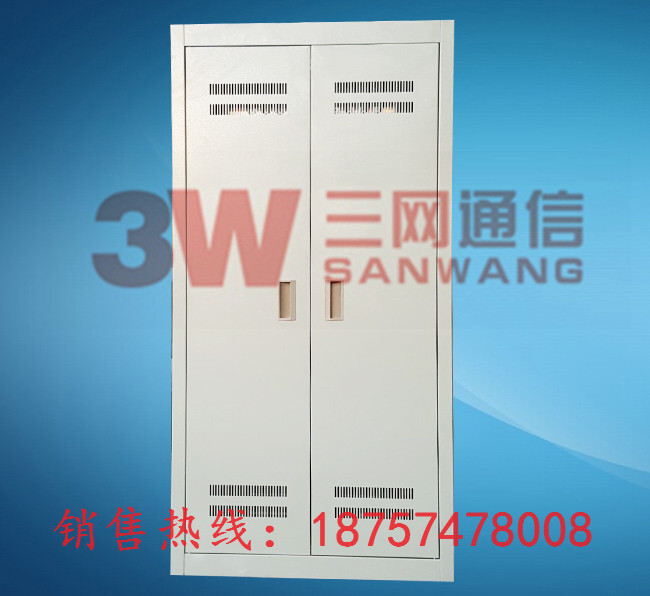

288芯ODF光纤配线柜图文详细说明_288芯ODF光纤配线柜_慈溪市三网通信设备厂（普通合伙）

通用名称【 Common Name】288芯ODF光纤配线柜
产品用途【Product usage 】是用来对光缆、光纤进行终接、保护及管理的设备。在本机柜上能实现对光缆的固定、开剥、接地保护；对光纤的熔接、配线连接、冗余尾纤的盘绕、配线调度等功能，是传输媒体（光缆、光纤）与传输设备之间的配线连接设备。
产品结构【Product mix】ODF光纤配线柜机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;
产品型号【Product model】：PY-ODFPXG（144芯216芯288芯432芯576芯684芯720芯864芯1152芯1440芯）
生产厂家【The manufacturer】：宁波三网通信科技有限公司
联系电话【Contact phone number】：18757478008
产品规格【Product specification】：单网、三网合一、四网合一
产品颜色【Product color】：灰色黑色
产品材质【Product material】：冷轧钢板、不锈钢
产品类型【The product type】：落地式、直插式
产品配置【Product configuration】：可配SC/FC/LC（法兰，尾纤、一体化托盘、光分路器）
【免费印字】：中国电信，移动，联通，广电，铁通，长城宽带
产品使用区：移动联通铁通电信广电
弱电系统布线工程中经常使用288芯ODF光纤配线柜来传输，那么如何选择合适的288芯ODF光纤配线柜呢？288芯ODF光纤配线柜在施工的时候又注意什么呢？
虽然说288芯ODF光纤配线柜在综合布线中广泛用于远距离的传输，但并不是很多人对于其选购上有很深入的了解。今天，我们就从288芯ODF光纤配线柜的结构、用料、工艺等方面上和大家讲解乡何选购优质的288芯ODF光纤配线柜产品。
GPX型光纤配线架

产品特点：
●全封闭式结构，单面操作；
●左侧挂纤轮管理跳纤余长；
●底部有走线槽；
●在用户驻地网机房使用时，架内可配分路器托盘。

产品规格

外形尺寸mm（高×宽×深） 集中下缆框 12芯托盘（个）     容量（芯）

2000×840×300 1 54 648

2200×840×300 1 60 720

2600×840×300 1 72 864

GPX02B光纤配线架的作用

ODF（Optical Distribution frame）光纤配线架
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

GPX02B型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接、配线、调线和测试。

技术指标

工作环境：-40℃~+65℃

大气压力：70Kpa ~106Kpa

插入损耗：≤0.2dB

回波损耗：FC/PC ≥40dB、FC/APC≥60dB、FC/UPC≥50dB

光纤连接器插拔耐久寿命>1000 次

机箱高压防护地与机箱绝缘，绝缘电阻≥×1000m/500v(DC)

机箱高压防护与机箱耐压间耐压≥3000CV（DC）/1min不穿、无飞弧。

特   点

容量大,密度高，2.6米机架满配置864芯；

全模块化设计，采用12芯熔接配线一体化模块，每单元集熔接、配线于一体；

卡接式安装FC、SC两种适配器，适配器与机箱下面呈30度角，既保证了跳纤的弯曲半径，又可避免弧光灼伤人眼；

能同时满足带状光缆和非带状光缆的需要；

标识清楚，每芯光纤的接续与分配都有明确规定的标示；

每个接续模块可单独抽出，操作方便，具有保护光纤接点盘贮光纤功能；

设有光缆引入单元，光缆可上下进缆，光纤的分配和调度全正面操作。

规     格

一、独立ODU类

型号  规格  外形尺寸  GPX02B 576D 2000*800*400(MM) GPX02B 648D 2200*800*400(MM) GPX02B 864D 2600*800*400(MM)

产品特点：

●模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；

●系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案；

●人性化：强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；

●标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订；

●专业化：专业技术人员和生产、检测设备保障产品性能优越性和可靠性；
