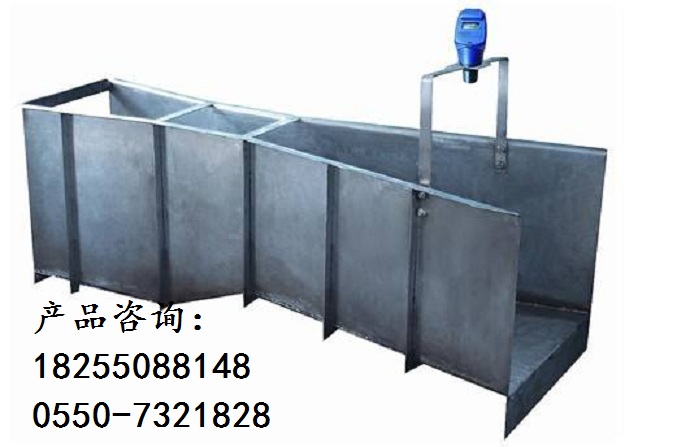

安徽春辉仪表线缆集团有限公司明渠型超声流量计
工作原理
⒈时差法 测量顺逆传播时传播速度不同引起的时差计算被测流体速度。
它采用两个声波发送器(SA和SB)和两个声波接收器（RA和RB）。同一声源的两组声波在SA与RA之间和SB与RB之间分别传送。它们沿着管道安装的位置与管道成θ角(一般θ=45°)。由于向下游传送的声波被流体加速，而向上游传送的声波被延迟，它们之间的时间差与流速成正比。也可以发送正弦信号测量两组声波之间的相移或发送频率信号测量频率差来实现流速的测量。
⒉相位差法 测量顺逆传播时传播时由于时差引起的相位差计算速度。
它的发送器沿垂直于管道的轴线发送一束声波，由于流体流动的作用，声波束向下游偏移一段距离。偏移距离与流速成正比。
⒊频差法 测量顺逆传播时传播时的声环频率差。
当超声波在不均匀流体中传送时，声波会产生散射。流体与发送器间有相对运动时，发送的声波信号和被流体散射后接收到的信号之间会产生多普勒频移。多普勒频移与流体流速成正比。
按下述原则来分类。
（1）测量原理
时差法超声流量计；
频差法超声流量计；
相差法超声流量计；
多普勒超声流量计；
液位测量和平均流速测量相结合的非满管和渠道超声流量计。
（2）使用方式
便携式超声流量计，特点：便携使用，内置可充电锂电池，适合移动测量，配接磁性传感器。
固定式（标准管段式）超声流量计。
（3）换能器的安装方法
标准管段式超声流量计，特点：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。
外夹式超声流量计，特点：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。
现场开孔插入式超声流量计。
（4）换能器与流体是否接触
接触式（插入式）超声流量计，特点：可不停产安装和维护。
非接触式（外夹式）超声流量计。
（5）被测流体的性质
液体超声流量计；
气体超声流量计。
（6）换能器声道的数目
单声道超声流量计；
两声道超声流量计；
多声道超声流量计(3 声道以上，含3声道) 。
安徽春辉仪表线缆集团有限公司集团是中国的温度仪表和电线电缆生产基地，天仪牌产品仪表类有：温度变送器、热电偶、热电阻、双金属温度计、压力表、压力变送器、流量计、液位计等产品。洲鸽牌电线电缆类有：中高压电力电缆、控制电缆、计算机电缆、矿用橡套电缆、硅橡胶电缆、热电偶补偿导线、变频电缆、核级电缆、风能电缆、辐照交联电缆、机车电缆、光纤光缆等产品。
特点
1.测量准确度高；
2.测量范围大；
3.低流速性好；
4.可双向计量；
5.干式检定技术；
6.自诊断功能；
使用多声道超声波测量流体横截面平均速度,并且不采用任何系数修正,而是采用了对速度分布和对面积分布两次积分计算出流体体积.本产品可广泛应用于石油化工、自来水、医药、环保、等行业。CHUR-1000系列多声道超声流量计还具有在常温下的精确计量功能,在大管径上可在线安装，用于对自来水、工业用水、冷却循环水、软化水、污水、饮料等的测量。
应用
各种超声流量计已广泛用于工业生产、商业计量和水利检测等方面，如：
在市政行业的原水、自来水、中水、污水的计量中，超声流量计具有大量程比、无压损的特点，在保证测量准确度的同时提高了管网的输水效率；
