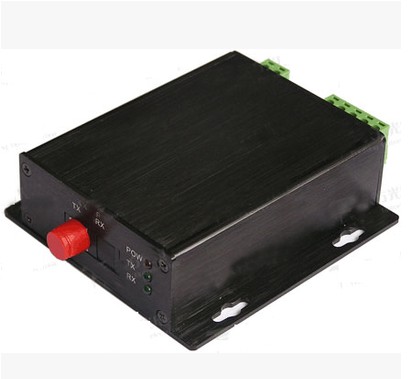

4-20ma电流转光纤(BT-I101)
|
一、详细介绍 该模拟量光纤转换器系列产品，实现了1~8路和0~10V直流电压和0~20mA直流电流通过光纤传输；还可以实电压/电流和电流/电压通过光纤转换。该光纤转换器线性度好，最大线性度失真小于0.01%，变换精度高，数字分辨率可达12位。0～20mA直流恒流输出，闭合电路中电流与负载电阻大小无关。解决了电磁干扰、地环干扰和雷电破坏等难题，同时也解决了传输距离的问题。 二、特点 1）通过一根光纤高质量的传输1~8路光纤信号 2）采用直接光强度调制方式 3）带APC电路，输出光功率恒定，动态范围大 4）FC光纤接口 波长1310nm 或1550nm 5）无需进行现场的电气或光学调节 6）电源和光纤等状态指示的LED可监视系统的运行状况 7）壁挂式、1U机架式、4U插卡式 三、技术参数 模拟量接口 1）电流模拟量：4-20mA 2)支持单向或双向1~4通道的电流模拟量 3）参考精度：0.5% 4）采样频率：1000-2000Hz之间 5）信号分辨率：10bit 6）时间延迟：<10ms 7)4-20mA电流量接口参数：最大负载能力600Ω，输入电阻120Ω 光纤接口 1）纤光纤波长：多模850nm、1310nm，单模1310nm、1550nm 2）传输光纤：多模50/125μm、62.5/125μm、100/140μm,单模8.3/125μm、9/125μm、10/125μm 3）传输距离：多模4Km，单模20Km,可定制20-100Km 4）光纤接口类型：标配FC接口，SC、ST可选 电源及保护 电源：工业标准电压24V（±5%）电源供电，具有电源极性防反接保护功能，工业端子接口 机械特征 1）尺寸（长*宽*高）：136nm*106*54 2）净重;800g 3）包装：IP30等级保护，金属外壳 4）安装：35nmDIN导轨式安装 工作环境 1）工作温度：-10℃~70℃，可选宽温产品（-40℃~85℃） 2）存储温度：-40℃~85℃ 3）相对湿度：≤90%（无凝结） |
|
