前言

当前西门子的PLC在各行各业都有着广泛的应用，PLC具备逻辑控制的实时性、

可靠性和准确性，但是在模拟量数据采集和输出控制方面稍逊一筹，如多通道温度

巡检仪可以方便、低成本的扩展P L C 的R T D / T C 数据采集通道， 并且简化接线工作

量，这款产品可以连接PLC和温度巡检仪以及其它Modbus智能设备，解决它们

之间的信息互联互通难题。A P C - 2 0 0 1 P B S 1 用于扩展P L C 的R S - 2 3 2 / 4 8 5 串口， 实现

同非Modbus设备的连接。

产品规格：

P r o f i b u s D P

√标准 E N 5 0 1 7 0 , G B / T 2 0 5 4 0 - 2 0 0 6

√波特率 自适应,最大12Mbps

M o d b u s

√接口 R S - 4 8 5 或R S - 2 3 2

√信号 R S - 4 8 5 : A , B , G N D ； R S - 2 3 2 : T x d , R x d , G N D

√通讯协议 M o d b u s / R T U 或自由协议

√串口通讯参数 1 2 0 0 - 5 7 6 0 0 b p s ； O d d , E v e n , N o ； 数据位7 , 8 ； 停止位1 , 1 . 5 , 2

√功能码 0 1 H , 0 2 H , 0 3 H , 0 4 H , 0 5 H , 0 6 H , 0 F H , 1 0 H

√终端电阻 120Ω，可选

√输入/输出 最大输入224字节;最大输出224字节；最大输入+输出:224 字节

√M o d b u s 报文 3 7

认证

√E M S / E M C E N 6 1 0 0 0 - 4 - 2 （ 8 K V C o n t a c t ） ； E N 6 1 0 0 0 - 4 - 3

E N V 5 0 2 0 4 ; E N 6 1 0 0 0 - 4 - 4 ; E N 6 1 0 0 0 - 4 - 5 ； E N 5 5 0 2 2 （ C l a s s B ）

√振动 I E C 6 0 0 6 8 - 2 - 6

结构与环境

√外壳 金属，氧化黑色，IP40防护等级

√电源 1 0 - 3 0 V D C , 功耗不大于2 瓦

√工作温度 - 4 0 ~ 7 0 ° C

√存储温度 - 4 0 ~ 7 0 ° C

√工作湿度 5 % ~ 9 0 % R H ， 不凝结

√结构尺寸 40x137x82mm(带接线端子和导轨安装附件)

√ 重量 0 . 5 k g

产品特点

√ 支持Modbus作为从站接入其它设

备或系统

√ 支持对Prof i b u s DP从站设备的

接入，最大126个

√ 每从站最大输入输出字节:224

√ 标准35mm D IN导轨安装

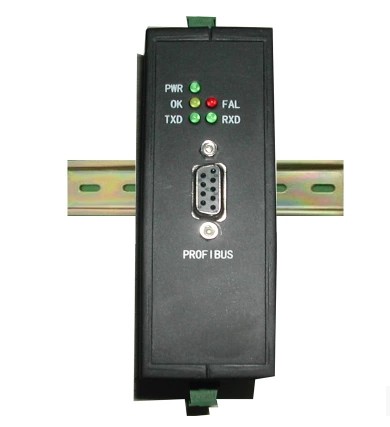

MODBUS转PROFIBUS网关:凡具有RS485接口的MODBUS协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。如：具有MODBUS协议接口的变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等, 都可以使用该MODBUS转PROFIBUS网关。
详细介绍：
MODBUS接口设备可以通过该网关接入PROFIBUS总线网络；
该产品可以通过拨码开关设定为两种功能：在MODBUS侧做从站（即MS功能），或者在MODBUS侧做主站（即MM功能），实现MODBUS转PROFIBUS。
MODBUS转PROFIBUS网关技术指标：
（1）网关在MODBUS侧有两种功能：MM功能的网关在PROFIBUS-DP一侧是从站，在MODBUS一侧是MODBUS主站；MS功能的网关在PROFIBUS-DP一侧是从站，在MODBUS一侧是MODBUS从站；接口通过PROFIBUS通信数据区和MODBUS数据区的数据映射实现PROFIBUS和MODBUS的数据透明通信；
（2）无论做MODBUS主站还是从站，都支持MODBUS 01H、02H、03H、04H、05H、06H、0FH、10H号功能；
（3）PROFIBUS-DP协议，符合；JB/T 10308.3-2001: 测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范；
（4）标准PROFIBUS-DP驱动接口, 波特率自适应，最大波特率12M；
（5）PROFIBUS 侧的输入/输出数量在以下三种范围内可以由用户自由设定：
①Input Bytes + Output Bytes ≤ 232 Bytes；
② Max Input Bytes ≤ 224 Bytes；
③ Max Output Bytes ≤224 Bytes。
（6）标准RS-232/485接口，半双工，波特率在 2400、4800、9600、19.2K、38.4K、57.6K可选；校验位(偶、奇、无)可选；
（7）RS232/485最大通信报文长度：发送230字节、接受230字节；
（8）宽压供电：10～30VDC，200mA；
（9）工作环境温度: -20-65℃；

（10）存放温度：-40～80℃；

（11）相对湿度：≤90%（无冷凝）；

（12）安装：35mm导轨；

（13）防护等级：IP20。

（14）产品尺寸：40x110x74（mm）
