ST光纤适配器光纤适配器光纤适配器光纤耦合器

  • 价 格: 面议 /
  • 供 应 地:浙江省宁波市
  • 发布公司:宁波千城科技有限公司
  • 产品型号:常规
  • 品 牌:千城通信
  • 发布日期:2017/2/27 15:51:43
  • 联系人QQ:3443657579 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


光纤适配器(Coupler)又称分歧器(Splitter)、连接器、耦合器、法兰盘,是用于实现光信号分路/合路,或用于延长光纤链路的元件,属于光被动元件领域,在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。光纤耦合器可分标准耦合器(属于波导式,双分支,单位1×2,亦即将光讯号分成两个功率)、直连式耦合器(连接2条相同或不同类型光纤接口的光纤,以延长光纤链路)、星状/树状耦合器、以及波长多工器(WDM,若波长属高密度分出,即波长间距窄,则属于DWDM),制作方式则有烧结(Fuse)、微光学式(Micro Optics)、光波导式(Wave Guide)三种,而以烧结式方法生产占多数(约有90%)。 烧结方式的制作法,是将两条光纤并在一起烧融拉伸,使核芯聚合一起,以达光耦合作用,而其中最重要的生产设备是光纤熔接机,也是其中的重要步骤,虽然重要步骤部份可由机器代工,但烧结之后,仍须人工作检测封装,因此人工成本约占10~15%左右,再者采用人工检测封装须保品质的一致性,这也是量产时所必须克服的,但技术困难度不若DWDM 模块及光主动元件高,因此初期想进入光纤产业的厂商,大部分会从光耦合器切入,毛利则在20~30%。
性能指标:
●插入损耗:≤0.3dB(PC)≤0.2dB(UPC)<0.2dB(APC) ≤0.3dB(多模)
●回波损耗:≥40dB(PC)≥50dB(UPC)≥60dB(APC) ≥35dB(多模)
●互换性:≤0.2dB 工作温度(℃):-30 ― +80
●储存温度(℃):-40 ― +85
●振动试验:≤0.1dB(10-60Hz,1.5mm振幅)
●抗拉强度试验:≤0.1dB(0-15Hg拉力,φ0.9mm光纤除外)
●重复性:≥1000次

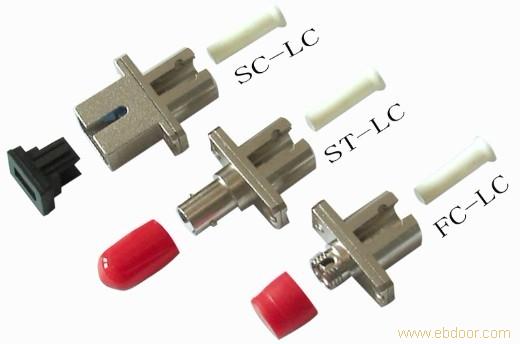

分类
按照耦合的光纤的不同有如下分类:
SC光纤耦合器:应用于SC光纤接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。
LC光纤耦合器:应用于LC光纤接口,连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

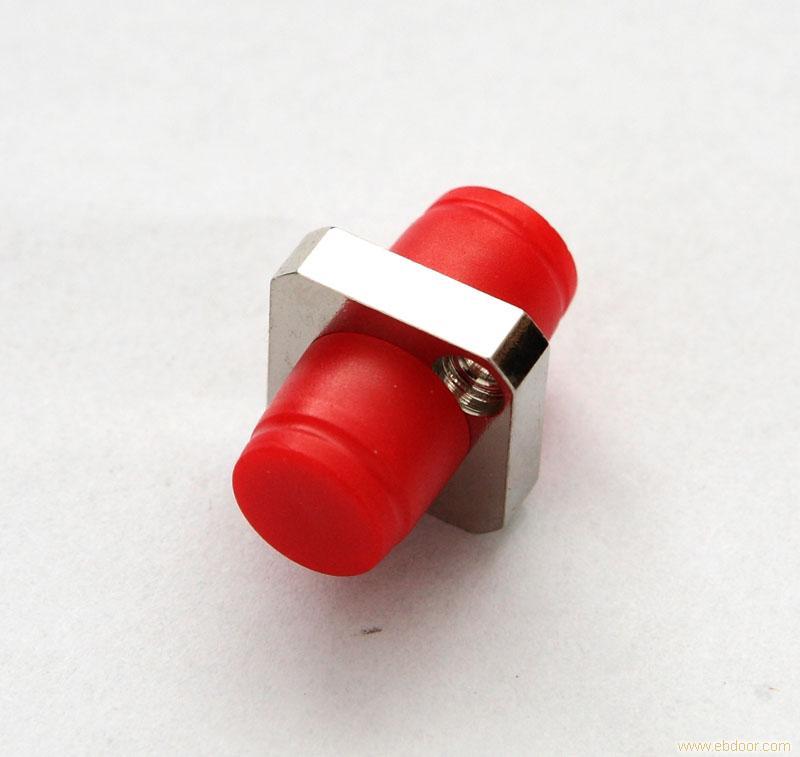

FC光纤耦合器:应用于FC光纤接口,外部加强方式是采用金属套,紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)

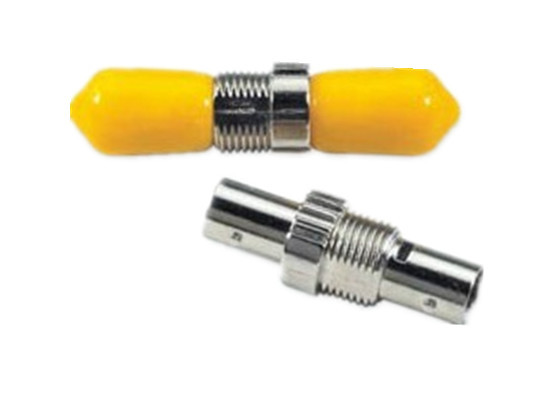

ST光纤耦合器:应用于ST光纤接口,常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)
原理
光纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能地耦合到接收光纤中去,并使其介入光链路从而对系统造成的影响减到最小。对于波导式光纤耦合器,一般是一种具有Y型分支的元件,由一根光纤输入的光信号可用它加以等分。当耦合器分支路的开角增大时,向包层中泄漏的光将增多以致增加了过剩损耗,所以开角一般在30°以内,因此波导式光纤耦合器的长度不可能太短。
