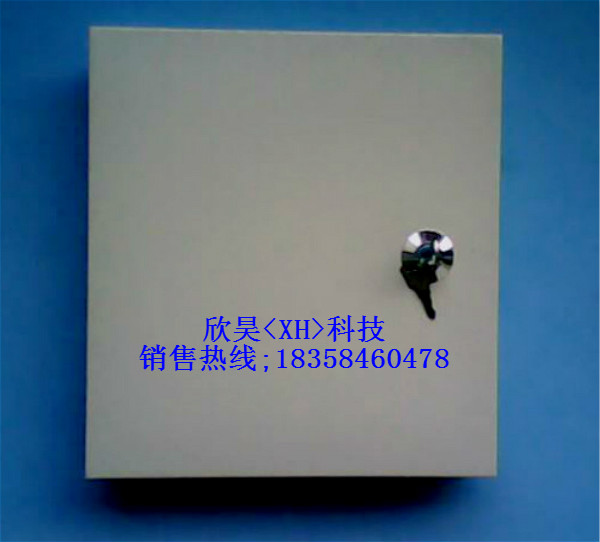

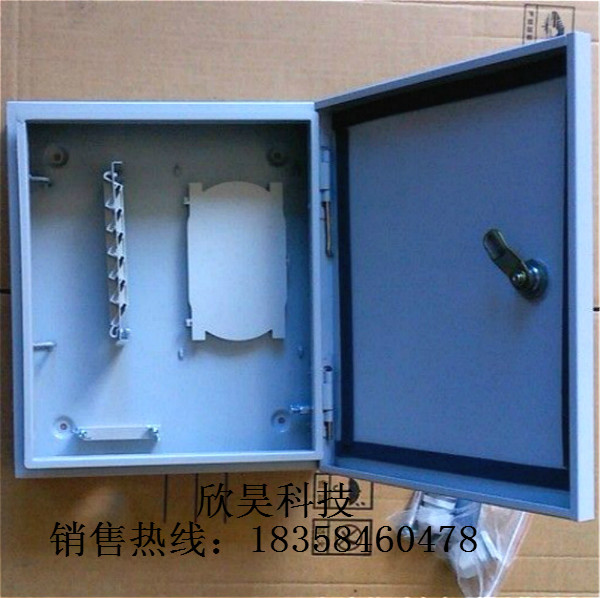

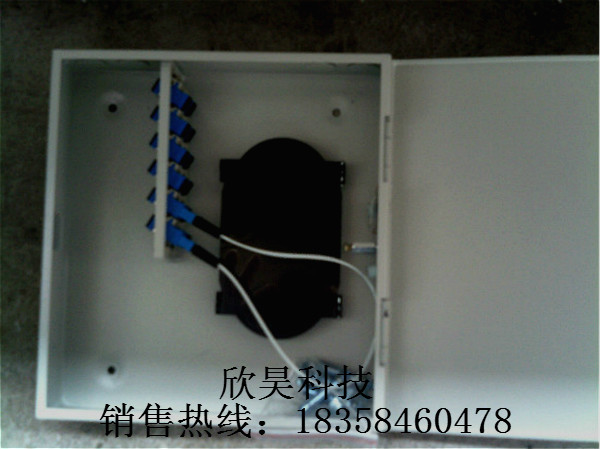

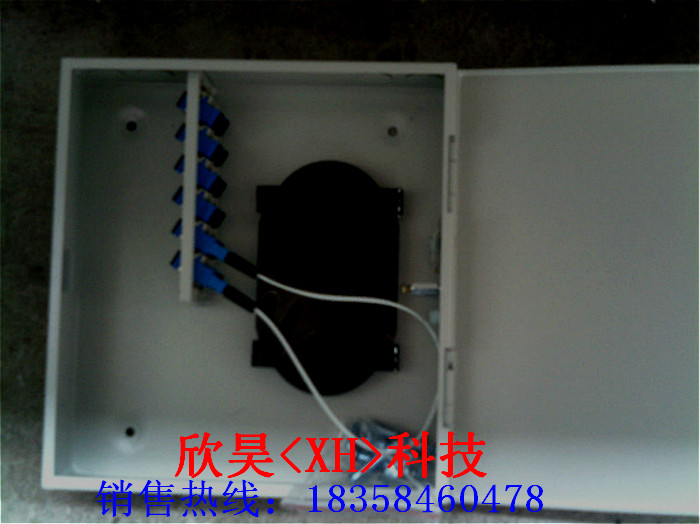

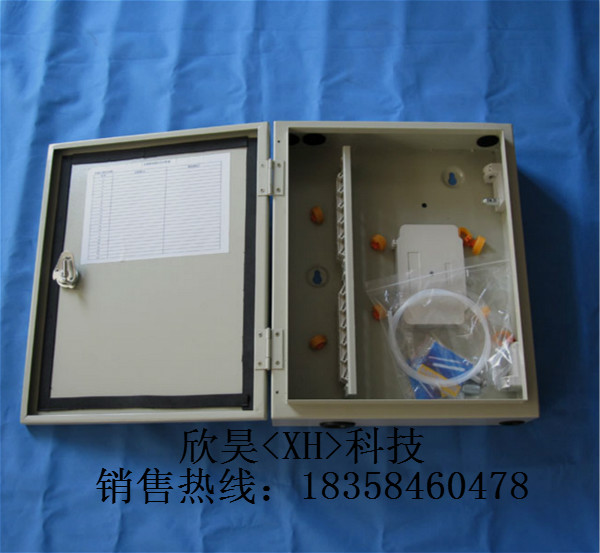

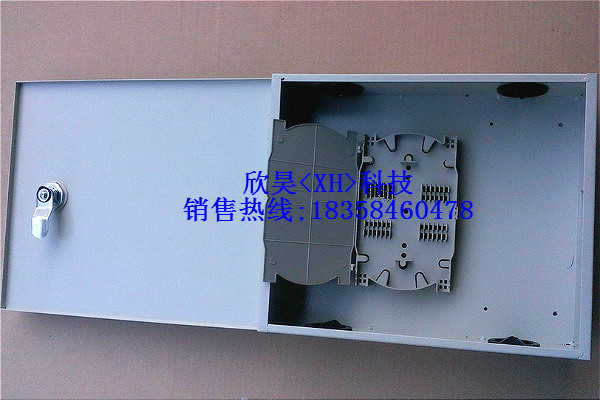

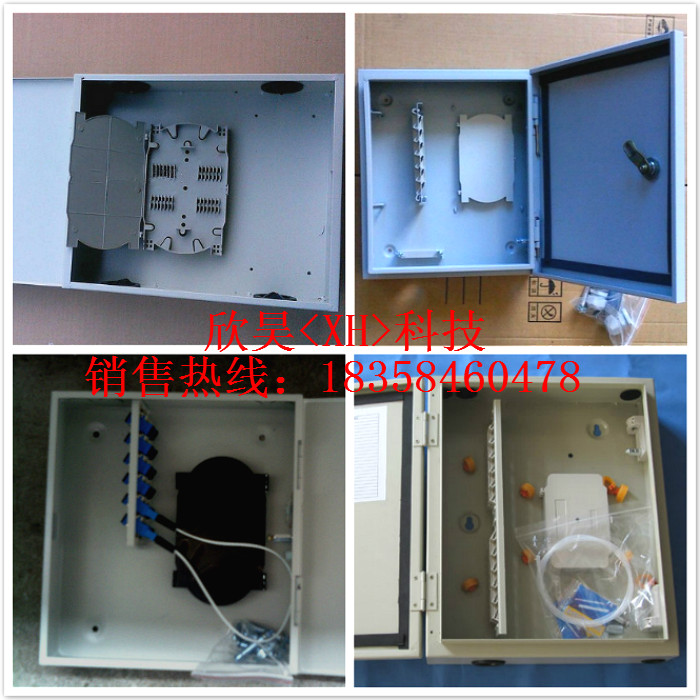

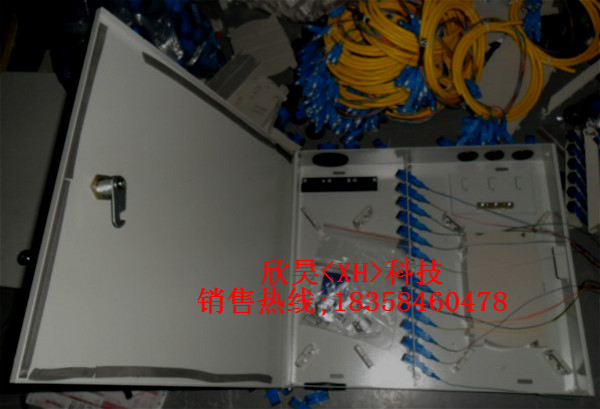

挂墙式12芯光纤分纤箱

光缆交接箱（SMC，不锈钢，无跳接，144芯，288芯，576芯）

   光缆交接箱是室外光缆接入网中主干光缆与配线光缆节点处实现室外光纤配线的设备，可以实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。

规格：144芯、288芯、576芯等不同容量。

产品特性：

? 光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续和配线有直接连接和交叉连接的功能。

? 采用熔配一体化抽à-式模块，使交接箱容量大，密度高。

? 箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境。

? 箱体具有良好的密封性能，防护等级达到GB/T4208 IP65级。

? 具有很好的安装性能及防破坏功能。

? 箱体具有安全可靠的光缆固定与接地保护装置。

? 光缆交接箱体箱材料为SM,容量0～576芯。

技术特性:

? 高压防护接地与机箱绝缘电阻：≥20000MΩ/500V(DC)

? 箱高压防护接地与机箱间耐压≥15000V(DC)/1min，不击穿，无飞弧。

? 箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

? 机箱的密封防护等级：达到GB4208标准中IP65级

工作环境:

? 环境温度：-45℃～+80℃

? 相对湿度：40℃时小于95%

? 大气压力：70～106Kpa

光纤配线箱：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和光纤配线的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合 GB5169.7 实验A 要求。

电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积：>6mm2 ，接地处有明显的接地标志。

优势

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间最多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；

密闭管理；

前面操作，安装迅速方便；

高度1U，内置两组光纤盘绕环；

凹入隐藏式或者齐平镶嵌式安装。

应用范围

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。

86型光纤面板：

光学纤维面板具有传光效率高，级间耦合损失小，传像清晰、真实，在光学上具有零厚度等特点。最典型的应用是作为微光像增强器的光学输入、输出窗口，对提高成像器件的品质起着重要作用。广泛的应用于各种阴极射线管、摄像管、CCD耦合及其他需要传送图像的仪器和设备中。

VINO 光纤面板

1、面板外型尺寸符合国标86型。

2、适合SC单工适配器（2）或LC双工适配器（2）安装，应用于工作区布线子系统。

3、嵌入式面框，安装方便；

特点
