一、适用范围：
此安装规范书适用本公司生产的标准产品—09型光缆接头盒，是为了正确安装而制定的。09型光缆接头盒可地埋、架空、管道、人井挂壁使用。它的适用环境温度范围是-40℃—+65℃。储存及运输温度范围是-50℃~+70℃，大气压力是70-106kpa。
二、基本结构及配置
2.1产品规格及容量：
|
接头盒壳体尺寸 |
470mm×200mm×90mm |
|
重量（ 不含大纸箱重量） |
3100克—3150克 |
|
光缆进出数量 |
8条 |
|
可安装光缆直径 |
Φ8mm~Φ18mm |
|
光纤芯数 |
束状12-288芯，带状1152芯内 |

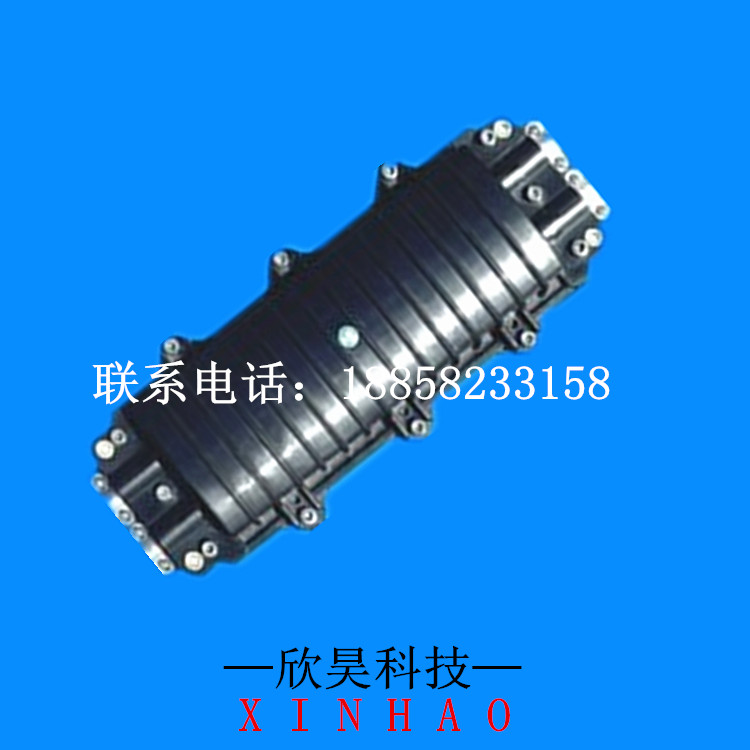

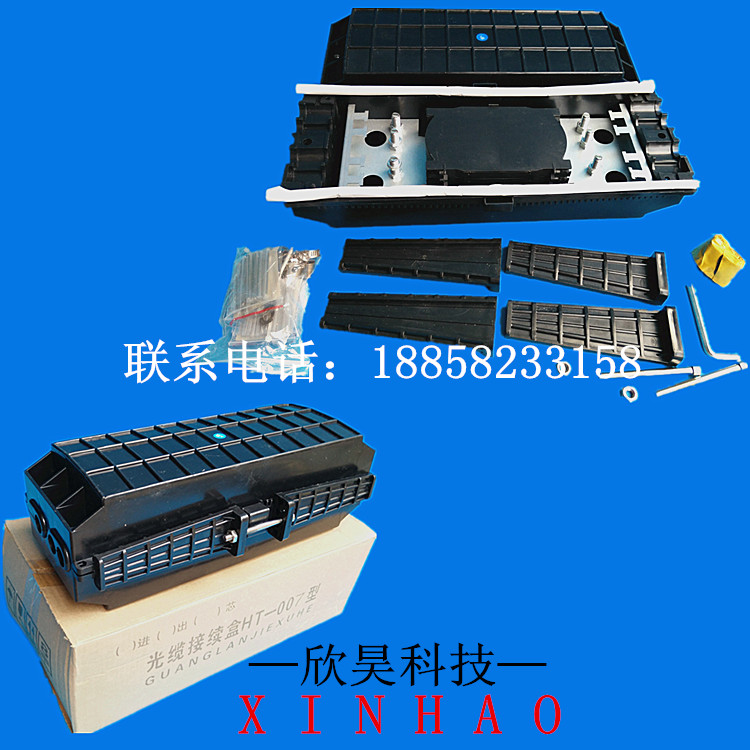

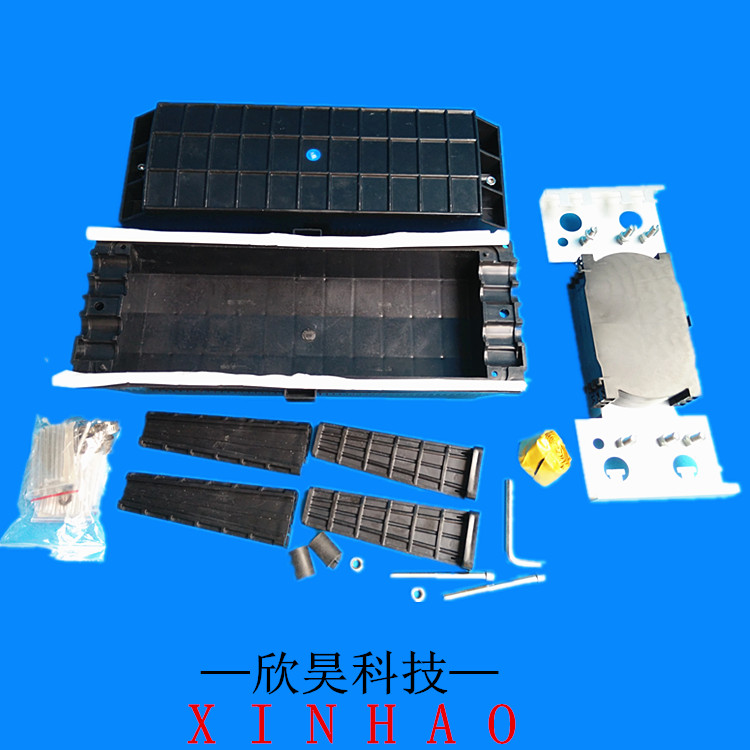

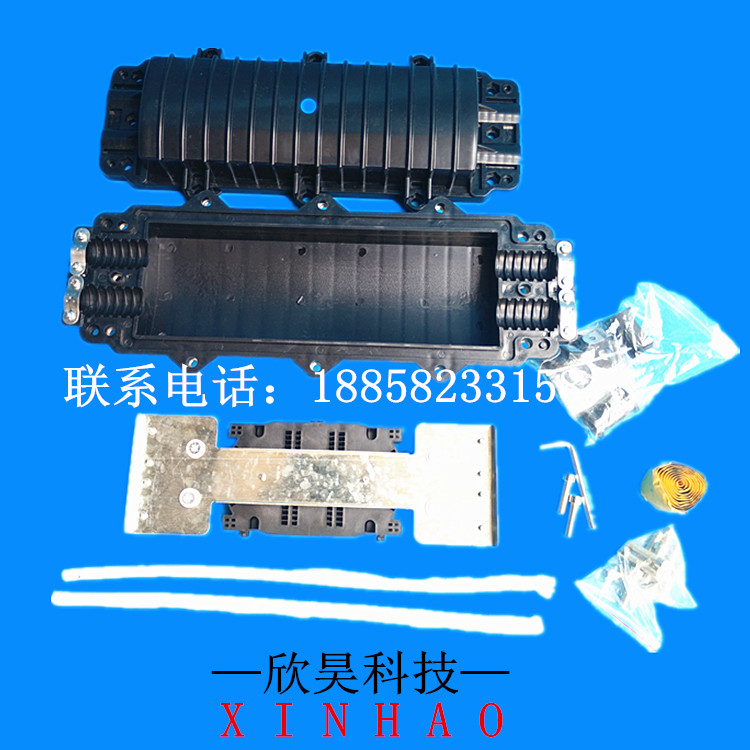

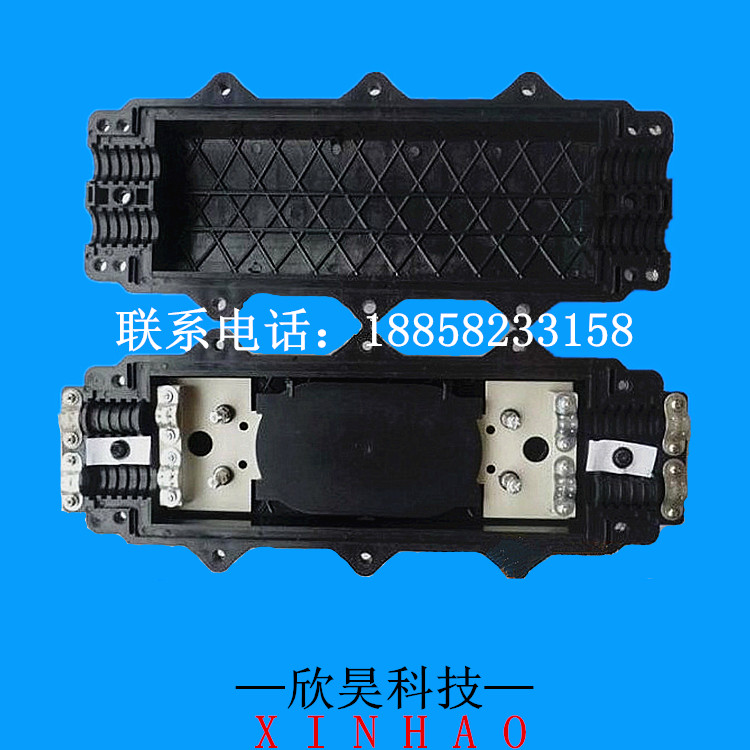

2.2主要部件：
|
序号 |
名称 |
数量 |
用途 |
备注 |
|
1 |
外壳 |
1套 |
光缆接头的整体防护 |
内径：320 mm×117mm |
|
2 |
不锈钢螺丝 |
12只 |
固定外壳 |
规格：M8×35 mm |
|
3 |
光纤收容盘 |
束状最多6片盘 带状最多6片盘 |
固定光纤接头保护热缩管及收容光纤 |
束状可配12、24、48芯盘，带状可配288芯盘。 |
|
4 |
基座 |
1套 |
固定光缆、加强芯和光纤收容盘 |
按规格配置 |
|
5 |
密封构件 |
1套 |
盒体（外壳）之间的密封 |
|
|
6 |
端面堵头 |
2个 |
不安装光缆的孔内使用 |
|
|
7 |
气门嘴 |
1套 |
充气后测量盒内气压，检查密封性能 |
按用户需要配置 |
|
8 |
接地引出装置 |
1套 |
将盒内光缆中的金属构件引出接地 |
按用户需要配置 |
2.3主要配件及专用工具：
|
序号 |
名称 |
数量 |
用途 |
备注 |
|
1 |
光纤接头保护热缩管 |
|
光纤芯线熔接点保护 |
按容量配置 |
|
2 |
尼龙扎带 |
|
固定带护套光纤 |
按容量配置 |
|
3 |
绝缘胶带 |
1卷 |
增大光缆直径便于固定 |
|
|
4 |
密封胶带 |
1卷 |
增大光缆直径与密封构件孔配套 |
|
|
5 |
挂钩 |
1卷 |
用于架空 |
|
|
6 |
接地线 |
1根 |
接地装置之间连通 |
|
|
7 |
密封条 |
2根 |
用于接头盒外壳密封 |
|
|
8 |
号码纸 |
1张 |
光纤标记 |
|
|
9 |
专用扳手 |
1只 |
用于安装外壳螺钉 |
|
|
10 |
光纤保护塑管 |
用户自定 |
与光纤收容盘固定，起到缓冲作用 |
按用户需要配置 |
三、施工安装必备器具
3.1辅助材料（自备）
|
材料名称 |
用途 |
|
透明胶带 |
标记、临时固定 |
|
酒精 |
清洁 |
|
纱布 |
清洁 |
3.2专用工具（自备）
|
工具名称 |
用途 |
|
光缆切割器 |
光缆切断 |
|
光缆开剥器 |
开剥光缆护套 |
|
组合工具 |
组装接头盒 |
3.3通用工具（自备）
|
工具名称 |
用途及规格 |
|
卷尺 |
测量光缆 |
|
管子割刀 |
光缆径向切开 |
|
电工刀 |
光缆外皮剥除 |
|
钢丝钳 |
加强芯剪断 |
|
螺丝刀 |
十字、一字 |
|
剪刀 |
|
|
防水罩布 |
防水、防尘 |
|
金属扳手 |
坚固加强芯螺帽 |
3.4持续及测试仪(器)表(自备)
|
仪器/仪表名称 |
用途 |
|
熔接机 |
光纤接续 |
|
OTDR |
接续测试 |
|
临时接续工具 |
临时测试 |
注：以上安装、接续、测试仪器/仪表均由施工单位自备。
四、
安装流程
|
准备打开接头盒 |
|
|
接续光纤 |
↓ ↓
|
确定光缆在盒内固定和开剥长度 |
|
|
安装光纤接头保护热缩管和收容光纤 |
↓ ↓
|
开剥光缆、光纤护套 |
|
|
全面检查安装工艺 |
↓ ↓
|
分出缆芯、固定光缆前准备 |
|
|
组装接头盒外壳 |
↓ ↓
|
固定加强芯、固定光缆 |
|
|
固定接头盒 |
↓
