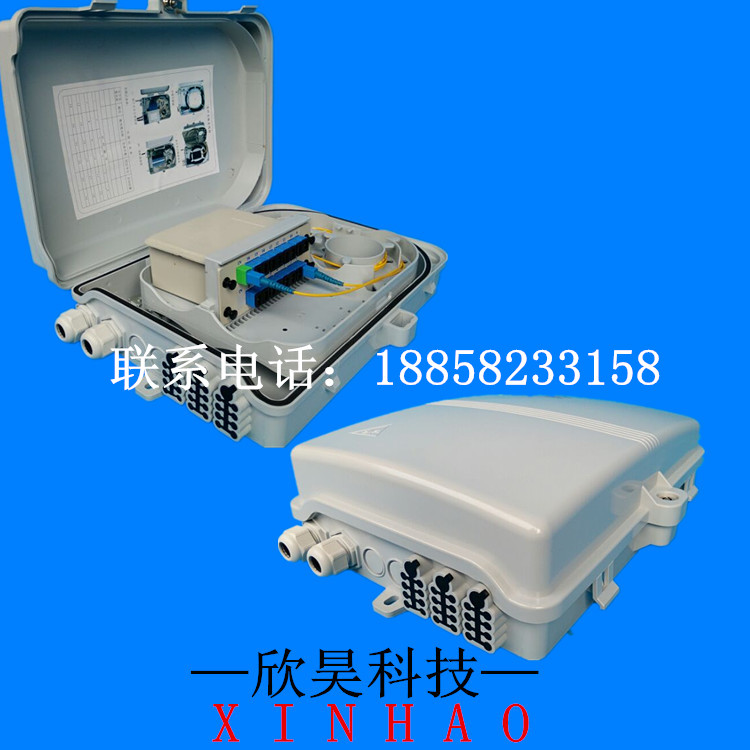

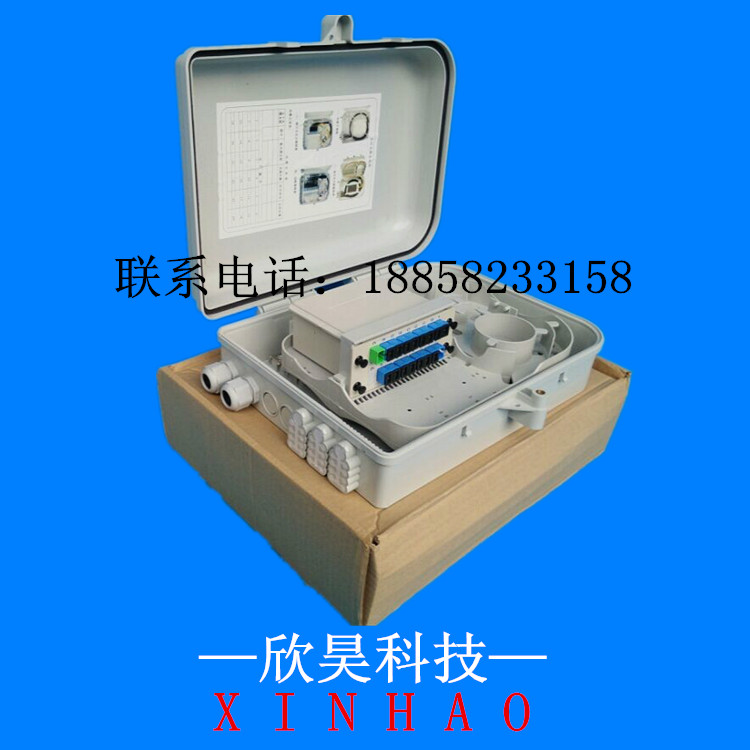

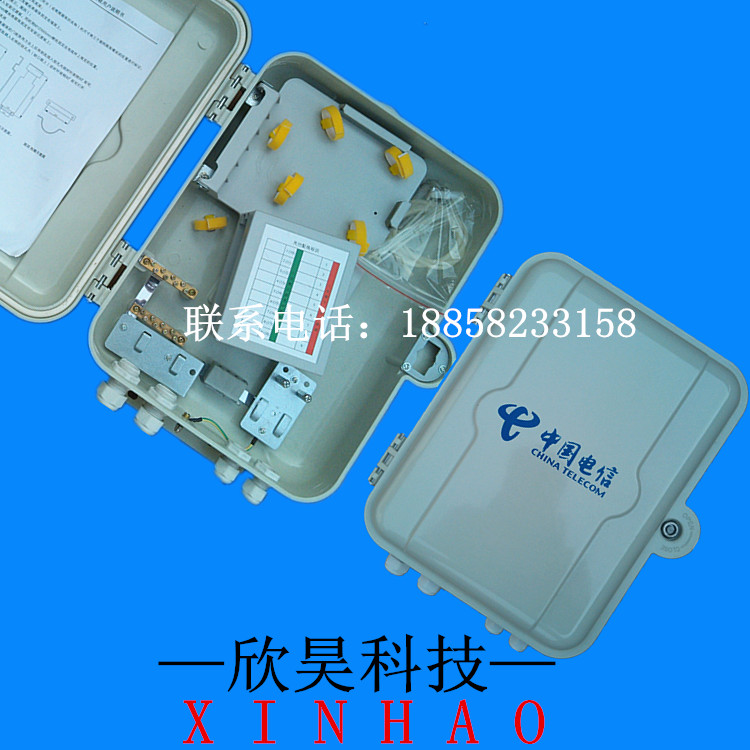

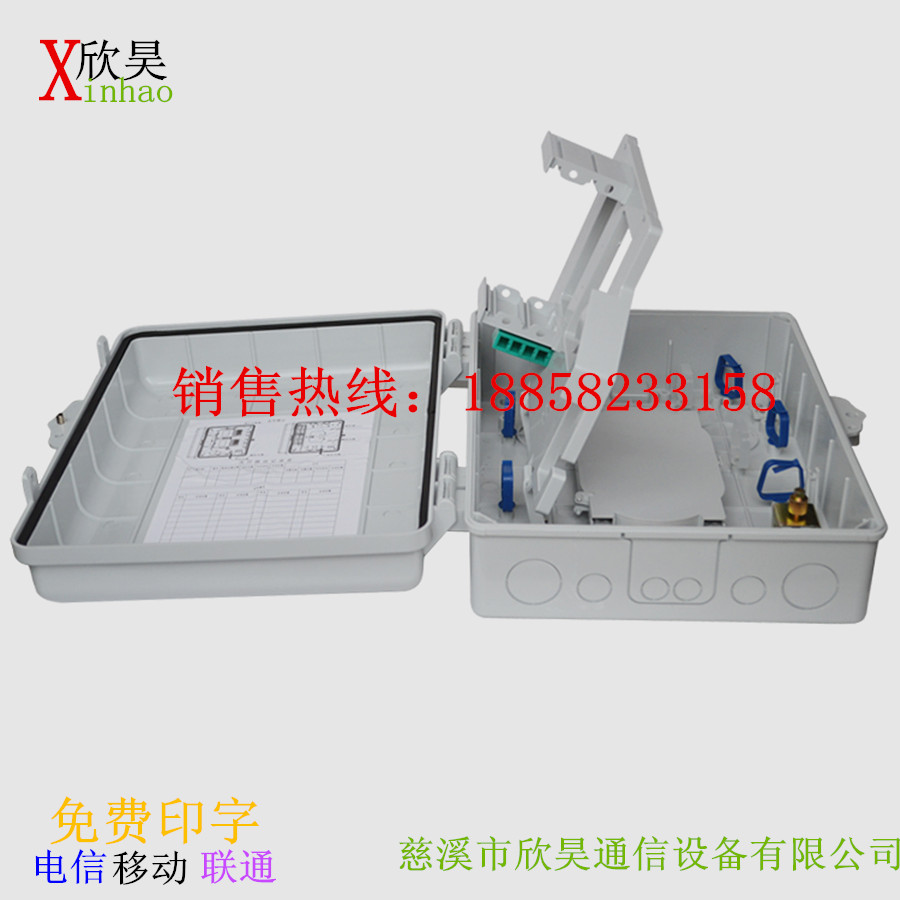

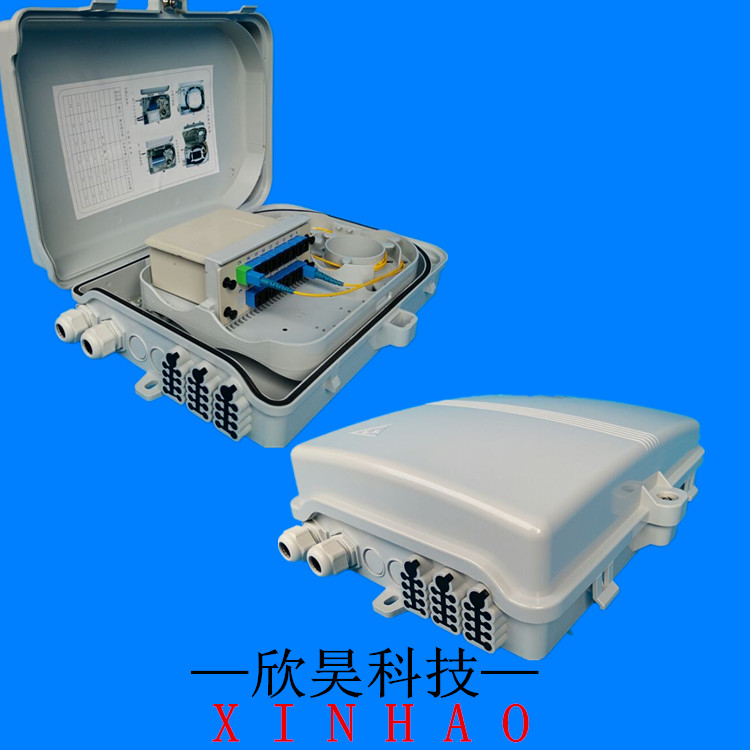

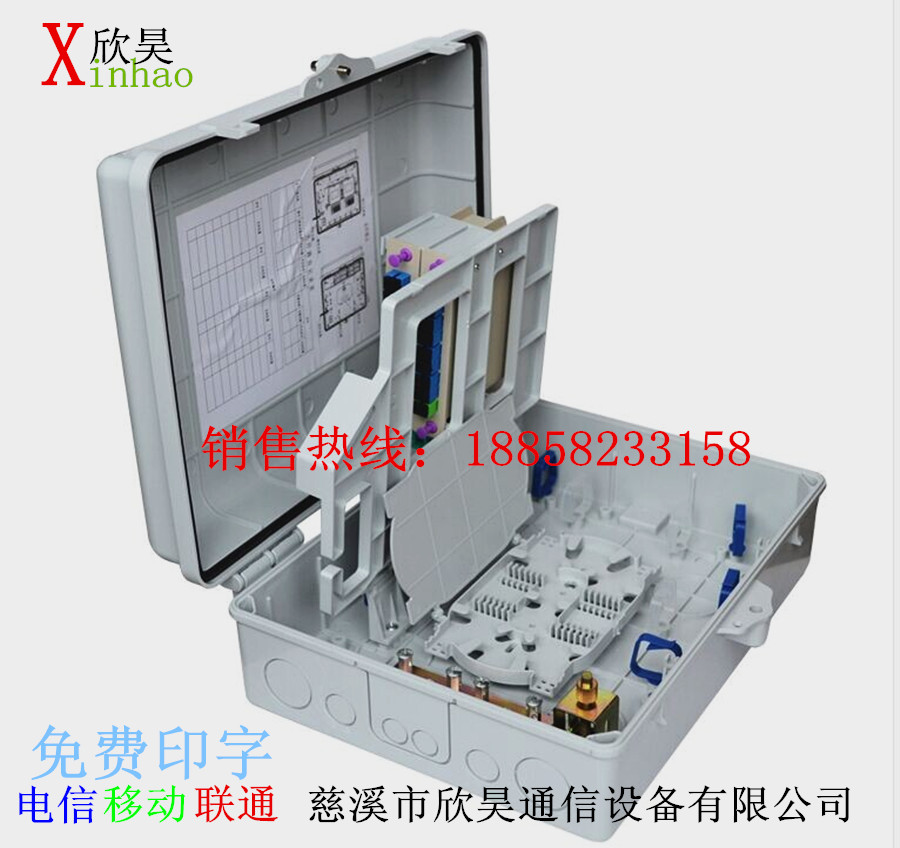

塑料16路光缆分光分纤箱
箱体结构形式
箱体采用ABS模压材料。本标准给出的箱体尺寸为参考尺寸。门通过铰链结构连接，门可自由开合5000次不损坏。门锁应为防盗结构，具有良好的抗破坏性，应符合中华人民共和国公共安全行业标准GA/T 73-94 机械防盗锁规定。
光缆和皮纤从箱体的底座进缆孔进出。箱体留有相对独立的进出线孔，孔洞数量应满足满配时的需求。
室外光分器配线箱采用单面右开门结构，门锁位于箱体的右侧。
室外光分器配线箱的进缆、进纤孔具有防水、防尘装置。
箱体应保证电气导通，并有完善的接地系统。
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于180°，间隙应不大于2mm。结构应牢固，装配具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
引入光缆进入箱体时，其弯曲半径应不小于光缆直径的15倍。

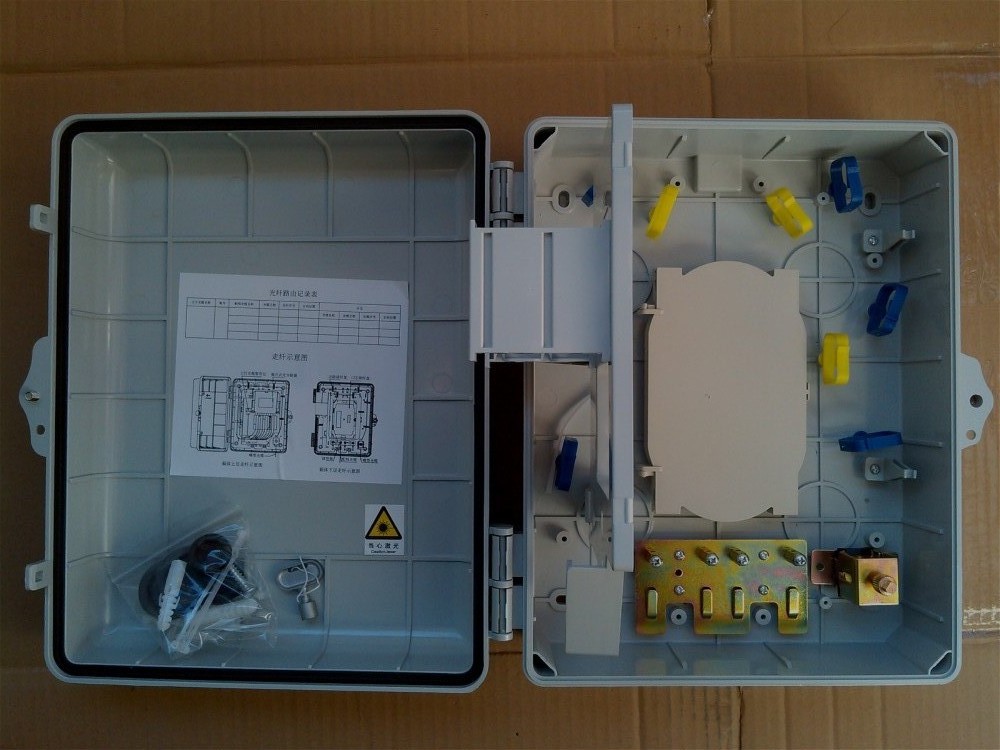

箱体结构采用全正面操作，布放、盘绕光纤跳线的装置要设计合理，皮纤设定左侧走线方式，光纤、皮纤引入后应有皮纤钢丝紧固装置，紧固拉力应满足YD/T 988的要求；皮纤的余纤盘绕应有足够大的空间，同时能满足3次冷接的施工需求。整个内部箱体应保证电气导通，并有完善的接地系统。
箱体必须满足满容量布放、盘绕光纤、皮纤的要求，满配置时不影响维护操作。
光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器，在满容量范围内应能方便地成套配置。
光分单元有明显的标记，并能方便施工人员进行记录和查看。
保护套、衬垫及纤芯和尾纤弯曲半径
