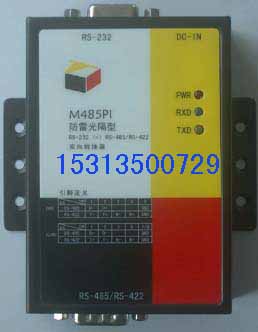

M485P通用级高性能壁挂式双端供电防雷型RS-232/485/422双向转换器
M485P是一款通用级高性能光隔RS-232/RS-485/RS-422转换器,接口采用自适应技术设计,无需开关设
置,既可支持RS-232/RS-485双向转换亦可支持RS-232/RS-422双向转换.其壁挂式外型设计支持DIN-rail标
准导轨安装,安装简便.此外MODEL485P采用双端供电技术实现光隔,其RS-232端采用串口取电技术,RS-
485/422端采用独立外供电技术,通信信号采用高速光耦隔离,从而使光隔和传输完美融合.而且MODEL485P
在RS-485/422接口处融合了完整的防雷设计,可防护1500W的瞬间浪涌.该产品广泛用于考勤、门禁、云台
控制、售饭和停车场等室外系统中.
特点：
※自动侦测串口速率、判别和控制数据传输方向
※特有高效串口取电技术，三线仍能正常工作
※信号传输采用2500V高速光隔及预加重技术,有极强的抗干扰能力
※特有接口自适应技术，无需开关设置，随意切换RS-485/RS-422接口
※通信距离长达1800米（115.2kBPS）
※支持32点轮询环境（可定制128点）
※接口具有1500W浪涌保护，15KV静电保护
※485/422接口形式采用RJ45,COM口及5位接线端子可任选
通讯指标：
标准 符合EIA RS-232,RS-485,RS-422标准
RS-232信号 TX,RX, GND
RS-485信号 D+,D-,GND
RS-422信号 R+,R-,T+,T-,GND
工作方式 异步工作,点对点或多点,2线半双工,4线全双工
方向控制 采用数据流向自动控制技术,自动判别和控制数据传输方向
波特率 300-115200bps,自动侦测串口信号速率
负载能力 支持32点轮询环境(可定制128点)
传输距离 RS-485/422端1800米(115200bps时),RS-232端建议不超过5米
接口保护 1500W浪涌保护、1500V静电保护,2500V光电隔离
接口形式 RS-232端DB-9母头,RS-485/422端DB-9公头或RJ45座
环境指标：
工作温度 -20℃到60℃
存储温度 -25℃到85℃
湿度 相对湿度5%到95%
电源指标：
输入电源 RS-232端从RS-232口的TXD,RTS,DTR信号获取电源,RS-485/422端9V供电
功耗 静态功耗70mA以内,动态功耗平均值200mA以内
外观指标：
长×宽×高 92mm×64mm×24mm
外壳 铁壳
颜色 黑色
重量 150g
