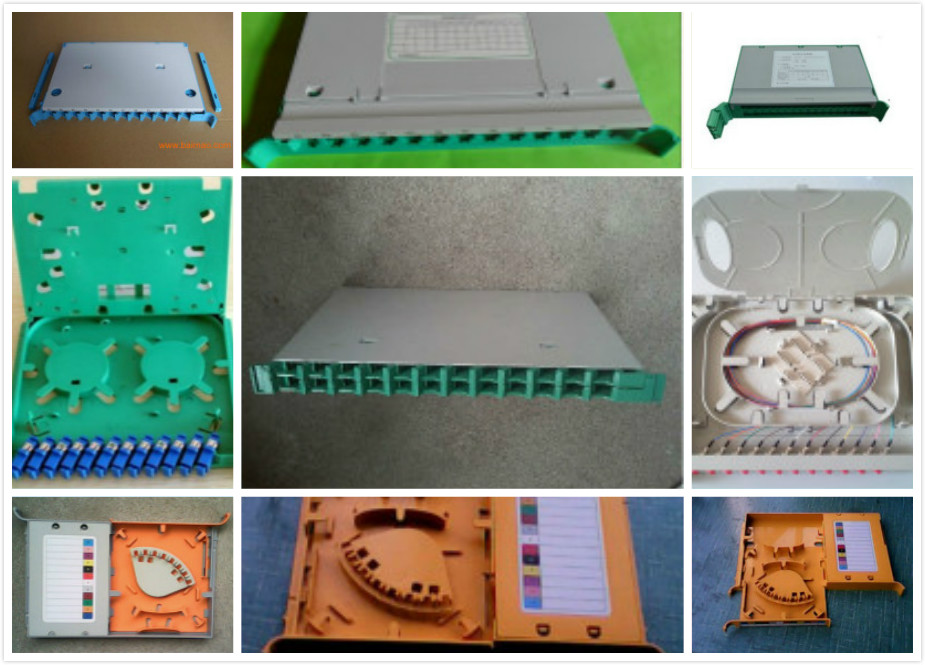

熔配一体化模块，又称熔配一体化单元盒、ODF单元盒或熔接框，是用于光缆引入、固定和保护、光缆终端与尾纤熔接, 用户可根据实际需求选配单元数量或法兰盘数量。是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架，也可与数字配线单元 、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。
壳体采用静电喷塑，外形美观，使用方便。内配光缆固定装置、熔接盘、过线环。熔接盘采用叠加式结构，配置灵活，最大容量可达96芯，使用带状光缆可达144芯。具有使光缆金属构作与终端盒壳体绝缘并能方便地引出接地的功能。能提供充足的光缆终端安放和余留光纤存储空间。可根据用户需求定制特殊规格尺寸。
名称
熔配一体化模块单元盒、熔接框、ODF单元盒
规格
常规24芯、48芯、72芯、96芯、144芯
特点
·19″标准安装，盒体静电喷涂，美观大方
·壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
·适用于束状和带状光缆
·可根据需要安装FC、SC、ST适配器
·采用适配器固定板来固定适配器，提高互换性能
·走线清晰，具有尾纤盘储功能
·耳板左右对称、独特嵌线式结构设计，光缆引入灵活，方便
·可以调节盒体的安装深度，安装时灵活、通用，施工维护方便
·可根据客户要求增设钢芯固定装置
·内部抽拉式结构设计，便于操作，采用金属结构并具备熔接和配线功能
·可在机架或机柜上直接操作，无需取下安装和维护
·安装和维护时无需将上盖板取下
技术参数
·使用条件
工作温度：-10°C~+40°C
贮存温度：-25°C~+55°C
相对湿度：≤85%（+30°C ）
大气压力：70Kpa~106Kpa
·光电性能
标称工作波长：850nm、1310nm 、1550nm
插入损耗：≤0.5dB
回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗电强度：≥3KV(DC)/1min不击穿、无飞弧
绝缘电阻：≥1000MΩ/500V(DC)
寿命：≥1000次
收容盘光纤弯曲半径：≥40mm
·机械性能
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
光缆进入机箱，曲率半径大于光缆直径的15倍
壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
·功能
具有光缆固定和保护功能
具有光缆终接功能
调线功能
光缆纤芯和尾纤的保护功能
·应用范围
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
