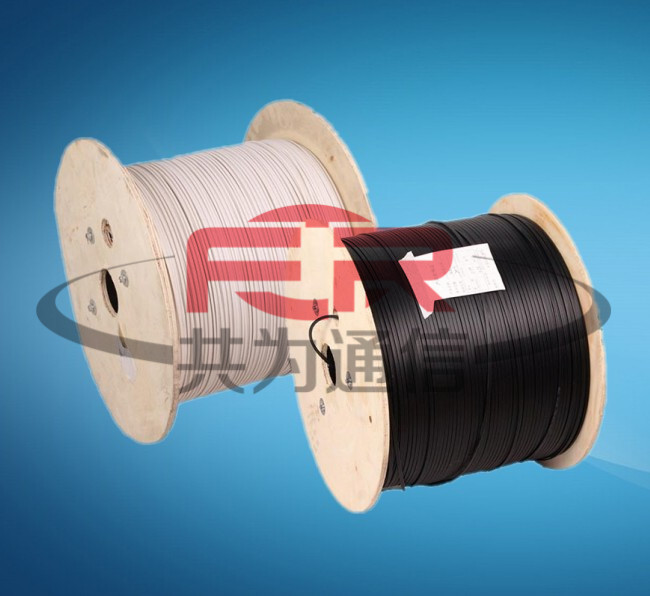

皮线光缆俗称室内悬挂式布线光缆。

在国内光纤接入市场呈现出良好的发展势头的情况下，光纤接入已成为光通信领域中的热点。在光纤接入工程中，靠近用户的室内布线是为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求

产品简述

接入网用碟形引入光缆（室内布线用）是将光通信单元（光纤）处于中心，两侧放置两根平行非金属加强件（FRP）或金属加强构件，后，挤制黑色或彩色聚氯乙烯（PVC）或低烟无卤材料（LSZH，低烟，无卤，阻燃）护套而成。福建北讯智能科技有限公司根据国家标准YD/T1997-2009生产的皮线光缆具有以下特点。

产品特点

特种耐弯光纤，提供更大的带宽，增强网络传输性能；

两根平行FRP或金属加强件使光缆具有良好的抗压性能，保护光纤；

光缆结构简单，重量轻，实用性强；

独特的凹槽设计，易剥离，方便接续，简化安装和维护；

低烟无卤阻燃聚乙烯护套或阻燃聚氯乙烯护套，环保。

可与多种现场连接器匹配，可现场成端。

皮线光缆因为柔软、轻等特点；使得其在接入网中被大量使用；皮线光缆学名：接入网用蝶形引入光缆；由于其形状呈蝴蝶形状；所以又有人称蝶形光缆、8字光缆。

产品结构

普通皮线光缆为标准8字型结构；两个平行加强芯，中间为光纤；自承式皮线光缆在普通皮线光缆的结构上增加了一根粗钢丝吊线；总体来说自承式皮线光缆就是多了一根钢丝而已，其他均未改变；

此种光缆每个厂家的结构都不同。但大体都不是金属加强芯，以蝶形皮线光缆为例

|￣￣∨￣￣|

| ⊙ ◎ ⊙ |

|____∧___|

截面外形像蝴蝶，故称。两侧为皮线内为加强件，中间处为光纤。

1、蝶形光缆分室内、室(内)外两种，两者价格差异较大，室外型价格约为室内型价格的2倍，在做具体设计方案时应考虑价格因素，一般情况下，室外仍采用普通光缆(GYTA-G　652D)，室内用室内型蝶形光缆，两者通过分纤箱或接头盒过渡

2、蝶形光缆有较小的曲率半径，重量轻、相对抗折弯性能较好且易固定、在86终端盒内易端接等特点，

3、蝶形入户光缆有非金属加强构件、金属加强构件两种形式，考虑到防雷、防强电干扰因素，室内应采用非金属加强构件蝶形光缆。

4、室内型蝶形光缆有1芯、2芯、3芯、4芯等规格，住宅用户接入蝶形入户光缆宜选用单芯缆；商务用户接入蝶形光缆可按2--4芯缆设计。

接法有冷接续和熔接。

冷接续就是通过制备光纤端面将接线子安装好并以法兰头相连接

熔接就不用多说了。

产品应用

用于室内布线，终端用户直接用缆；

用于建筑物引入光缆；

FTTH中用户室内布线用。

执行标准

YD/T1997-2009 接入网用碟形引入光缆

光学特性

50/125μm 62.5/125μm G.652 G.657

衰减 @850nm≤3.5dB/km ≤3.5dB/km|@1300nm≤1.5dB/km ≤1.5dB/km|@1310nm≤0.40dB/km ≤0.40dB/km

@1550nm≤0.30dB/km ≤0.30dB/km|带宽 @850nm≥600MHz·km ≥200MHz·km

@1300nm≥1200MHz·km ≥600MHz·km

数值孔径 0.200±0.015NA 0.275±0.015NA

光缆截止波长 ≤1260mm ≤1260mm

结构参数

加强件类型	光缆尺寸（mm）	允许拉伸力(N) 长期/短期	允许压扁力(N/100mm) 长期/短期
非金属加强件	3.0×2.0	40/80	500/1000
金属加强件	3.0×2.0	100/200	1000/2000

编码	产品名称	说明
NFC8101F	单芯单模室内皮线光缆	OS1，非金属加强件，阻燃PVC护套
NFC8102F	双芯单模室内皮线光缆	OS1，非金属加强件，阻燃PVC护套
NFC8102FL	双芯单模室内皮线光缆	OS1，非金属加强件，低烟无卤LSZH护套
NFC8102	双芯单模室内皮线光缆	OS1，金属加强件，阻燃PVC护套
NFC8102L	双芯单模室内皮线光缆	OS1，金属加强件，低烟无卤LSZH护套

施工方法介绍

FTTX工程中大规模使用皮线光缆，主要采用了两种接续方式：一种是以冷接子为主的光缆冷接技术（物理接续），一种是以熔接机为工具的热熔技术。

冷接技术

冷接技术：光纤冷接子是两根尾纤对接时使用的，它内部的主要部件就是一个精密的v型槽，在两根尾纤拨纤之后利用冷接子来实现两根尾纤的对接。操作起来更简单快速，比用熔接机熔接省时间。

从表面上看，冷接操作简单快速，比熔接机热熔节省时间，但是的冷接技术还主要应用在光缆通信中断后应急应用。

冷接技术存在明显缺陷：

（1）冷接损耗大。由于采用物理接续，两根光纤完全靠V型槽和匹配液来实现接续，这样的损耗明显要大于热熔连接点。在FTTX工程中，虽然对于线路的损耗要求没有干线要求严格，但是大损耗点就是潜在的故障点。

（2）使用寿命短，维护成本高。冷接技术中，匹配液的作用很重要。引用运营商客户统计的数据，进口的匹配液，一般的寿命会在3年左右，而国产的匹配液，寿命只有1.5~2年。这样，增加的维护的成本。而且一个冷接子的成本一般会在30到50元左右（可拆卸重复利用，但是拆卸后再用的精准度大大降低，所以冷接子标称是可重复，实际是在施工过程中都是只用一次的），实际使用维护成本高。

热熔技术

热熔技术的优点：

（1）、熔接损耗小。两根光纤采用热熔技术，按照干线标准来进行的熔接，大大降低了熔接损耗。

（2）、使用寿命长，维护成本低。由于热熔标准按照干线施工进行要求，一般熔接点的寿命都会和普通光缆的寿命相差不多，不存在单个点的寿命问题。[1]

入户方式

编辑

1 、用户室内布线

在FTTH工程中，用户室内布线是为复杂的环节，考虑的因素较多。既要保证线路安全，又要兼顾室内美观，同时还要施工便利，传统的单芯室内光缆已不能满足现阶段FTTH工程室内布线的要求。威普讯皮线光缆作为传统室内光缆的替代品，可以适应大多数室内布线条件，例如能以20mm的弯曲半径转弯，可以承担人踩在光缆上面的侧压力，及工程施工拖拽带来的拉力。同时，配合多种现场连接器，可以在短时间内实现现场成端、对接。所以，威普讯皮线光缆是FTTH室内布线的优秀选择。

2、楼内垂直水平布线

与用户室内布线一样，威普讯皮线光缆也适合于楼内垂直水平布线。水平布线对光缆要求并不十分苛刻，但垂直布线必须要求光缆具备一定强度的抗拉性能。威普讯皮线光缆大可承受短期200牛顿、长期100牛顿的拉力，因此可以保证在一定的高度范围内，皮线光缆垂直布线的施工安全和性能稳定。

3、自承式架空入户布线

自承式“8”字布线光缆由于具有金属吊线单元，所以抗拉性能更强，可承受50米的跨距。光缆在室外以架空方式敷设，入户前将金属吊线单元剪断，固定在专用固定器上，剩余光缆剥离金属吊线后采用皮线光缆引入室内。

4、管道入户布线

由于管道映射光缆相比皮线光缆较硬，抗拉强度更高，同时光缆内含阻水材料，可减少户外雨水侵蚀，所以比较适合较长距离户外管道敷设。威普讯管道映射光缆采用全非金属结构，从而避免了引雷入室。光缆入户以后，剥离其外护层、阻水材料及加强件，直接用中间的皮线光缆进行室内布线，继承了皮线光缆室内布线的所有优势，同时减少了室外室内光缆接续的环节。
