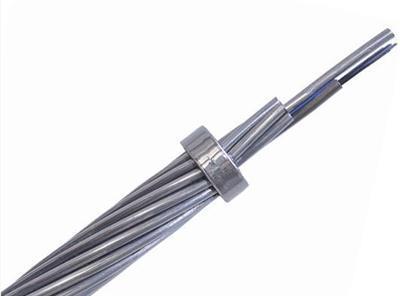

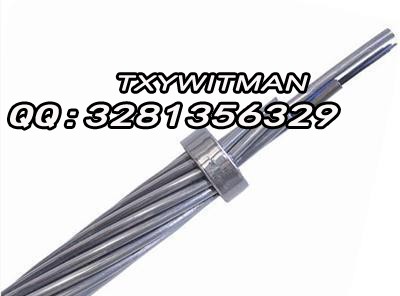

OPGW光缆结构图:
电话号码：0527-84779888 公司网址：http://www.cg-js.com/
联系人：唐绪扬 13141587170
常见的OPGW光缆结构
主要有三大类：分别是铝管型、铝骨架型和（不锈）钢管型。
OPGW光缆应用:
OPGW光缆主要在500KV 、220KV 、110KV电压等级线路上使用，受线路停电、安全等因素影响，多在新建线路上应用。
OPGW光缆的适用特点是：
（1）高压超过110kv的线路，档距较大（一般都在250M以上）；
（2）易于维护，对于线路跨越问题易解决，其机械特性可满足线路大跨越；
（3）OPGW外层为金属铠装，对高压电蚀及降解无影响；
（4）OPGW在施工时必须停电，停电损失较大，所以在新建110kv以上高压线路中应该使用OPGW；
（5）OPGW的性能指标中，短路电流越大，越需要用良导体做铠装，则相应降低了抗拉强度，而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，而导致缆径和缆重增加，这样就对线路杆塔强度提出了安全的问题。
OPGW光缆参数:
|
项目 |
单位 |
保证值 |
||
|
光纤 |
类型 |
-- |
G.652 |
|
|
数量 |
芯 |
24B1 |
||
|
衰减 |
1310nm |
dB/km |
0.35 |
|
|
1550nm |
dB/km |
0.21 |
||
|
截面积 |
承载截面积： |
mm2 |
88.4 |
|
|
AS面积
|
mm2 |
88.4 |
||
|
AA面积 |
mm2 |
0.0 |
||
|
不锈钢管面积： |
mm2 |
1.4 |
||
|
总截面积： |
mm2 |
89.8 |
||
|
外层绞向 |
-- |
右向 |
||
|
外径 |
mm |
12.50 |
||
|
单位重量 |
kg/km |
521.1 |
||
|
额定拉断力(RTS) |
kN |
75.4 |
||
|
20℃ 直流电阻 |
Ω/km |
0.659 |
||
|
短路电流容量(20℃～200℃，0.25s)
|
kA2·s |
60.7 |
||
|
短路电流 |
KA |
15.6 |
||
|
拉力重量比 |
km |
14.8 |
||
|
弹性模量 |
kN/mm2 |
132.9 |
||
|
线膨胀系数 |
1×10-6/℃ |
13.7 |
||
|
最大允许工作张力(MAT) |
kN |
30.2 |
||
|
年平均运行张力(EDS) |
kN |
18.9 |
||
|
允许最小弯曲半径 |
mm |
施工:250 运行:188 |
||
|
储运温度 |
℃ |
-40～+70 |
||
|
最大交货盘长 |
m |
6000 |
||
