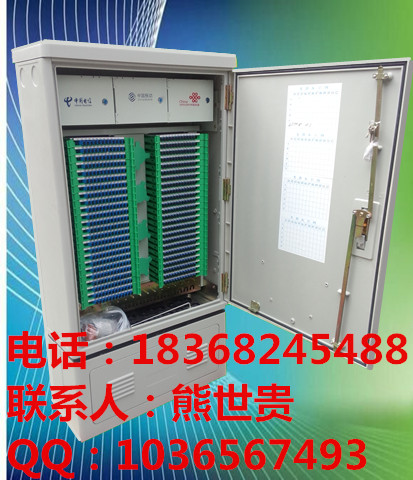

室外挂壁式/落地式/户外/通信光缆交接箱：SMC复合材料光缆交接箱，不锈钢光缆交接箱，无跳接光缆交接箱，

 实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。

 规格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。

产品用途及特点：[产品规格：落地式，壁挂式，插片式，无（勉）跳接，]

产品材质：SMC材质， 不锈钢材质

型号：{.48芯.72芯.96芯.144芯，288芯，360芯，576芯，720芯1152芯}

1.用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。

2.光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。

3.采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工极为方便。

4.适配器左向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。

5.设备采用光缆分GB/T4208-1993标准中IP65级要求。

安装说明，本设备根螺母将底座内的底脚拧紧。安装完毕，合上底座面板，插好插销，锁紧面板。

2.架空安装：在架空站台上按说明书提供的安装尺寸预留4个Ф14的孔，再将设备用M12螺母螺栓固定牢固。

纤的布放及光纤熔接

1.抽出终端熔接托盘，打开盖板。向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。

2.将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将

其固定在终端盘上。

3.将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40MM).

4.将光缆纤芯和尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于溶解芯片上。所有纤芯熔接后，盖上盖板，推入熔接盘

随着FTTH建设的加速,无跳接光缆交接箱作为室外光分支点采用的一种重要配线设备，得到了越来越多的应用。在此，我们从光分路器安装性能、箱体性能、密封方法、容量问题、进缆根数等方面在设计和使用中应注意的问题予以要求。

本技术要求结合我市地理、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求。为保证重庆电信通信建设所用设备的质量确定“无跳接光缆交接箱技术规范”的相关技术要求。

2           引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

   YD/T 988-2007     通信光缆交接箱

   YD/T 611-1993     通信电缆交接箱

   YD/T 694-2004     总配线架

   YD/T 895-1997     SC/PC型单模光纤连接器技术条件

GB/T 3873-1983    通信设备产品包装通用技术条件

   GB  4208-1993    外壳防护等级(IP代码)(eqv IEC529-2-1985)

   GB/T 5095.2-1986  电子设备用机电元件基本试验规程及测量方法，第二部分：一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验(idt IEC512-2-1985)

   GB/T 5169.7-1985  电工电子产品着火危险试验本生灯型火焰试验方法

   GB/T 5267-1985    螺纹紧固件电镀层

   GB/T 12707-1991   工业产品质量分等导则

3           要求

3.1          使用条件

3.1.1     工作温度：-40℃～＋60℃。

3.1.2     相对湿度：≤95％（+40℃）。

3.1.3     大气压力：70~106kPa。

3.2          外观与结构

3.2.1     外形尺寸不宜超过1600mm×1200mm×600mm（高×宽×深），或按委托方要求制作。

3.2.2     箱体采用SMC模压材料或不锈钢钢板的封闭结构形式。SMC箱体采用模压结构，不锈钢箱体采用三明治式双层结构。

3.2.3     所有紧固件联结应牢固可靠，紧固件表面电镀处理的金属结构采用GB/T 2423.17 标准的盐雾试验方法，经48h盐雾试验后，外观不得有肉眼可见的锈斑。

3.2.4     采用涂覆处理的金属结构件，其涂层于基体应具有良好的附着力，附着力应不低于GB/T 9286 标准表1中2级要求。

3.2.5     箱体装配结束后，金属件不得有毛刺、结构件不得扭曲，箱体表面平整光滑、颜色均匀，不存在机械划伤痕迹、箱体各部件不得有明显色差。SMC箱体表面的光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体表面不应出现任何紧固件。

3.2.6     保护接地处应有明显的接地标志。

3.2.7     箱体应具有抗腐蚀耐老化性能，门锁应具为防盗结构，具有良好的抗    破坏能力，门的开启角应不小于120°

3.2.8     箱体密封条粘结应平整牢固，门锁的启闭灵活可靠。

3.2.9     光缆进入时，其弯曲半径应不小于光缆外径的15倍。

3.2.10 光缆管线在设备内布放时，不论在何处转弯，其曲率半径应不小于30mm。

3.2.11 设备应有明细的线序示名标志和走纤示意图。

3.2.12 容量144芯、288芯无跳接光缆交接箱宜采用单面开门操作结构；容量为576芯为前后开门操作。

3.2.13 直通区域为选配单元。144芯箱体至少可安装6块熔接盘、288芯箱体至少可按照12块熔接盘、576芯箱体至少可安装24块熔接盘，每个熔接盘应满足束状光缆或带状光缆12芯直熔。

3.2.14 箱体外形尺寸及容量配置如表1所示，箱体尺寸不建议超过下表数据要求。尺寸的设计应符合结构紧凑、节约空间和能源的原则。

表1：无跳接光缆交接箱配置表

名称

箱体尺寸

高×宽×深（mm）

最大主干容量

最大配线容量

直通容量

最大光分路器安装数量

停泊位数量

备注

无跳接光缆交接箱

1068×600×306

24芯

144芯

72芯

12

132

单面

1580×754×358

48芯

288芯

144芯

12

264

单面

1551×755×626

96芯

576芯

288芯

免费印字：中国电信  中国移动  中国联通 中国广电

需要满配的客户请联系客服详谈具体配置和型号

联系电话：18368245488

 光纤分纤箱，光纤分线箱，光纤配线箱，光纤楼道箱，楼道配线箱，光缆分纤盒

可以壁挂 抱杆 塑料ABS+PC材质室外防水性强 ，防老化 防晒 防雨

 8芯12芯16芯24芯32芯36芯48芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。

二、特点

※ 光分路器箱 适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

※ 模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

※ 分路器模块端口倾斜15°设计，走线路由顺畅。

※ 系列化插片可积木化组合，扩容方便，投资节省。

※ 皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

※ 工厂化皮线尾纤，实现高质量低成本快速部署。

配线光缆熔接

a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在 “停泊区” ；

f.进行光缆加强芯接地，将接地线从光缆入口引出接地；

g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

一 产品简介:
TCH-12，16，24，32，36芯分纤箱，适用遇FTTH网络 电信网络 数据通信网络 局域网等 ，产品由优质工程塑料注塑成型，最大能容纳安装36芯皮线光缆，具有防紫外线 冲击 防水等功能，有2根光缆人口和2根光缆出口，可壁挂和抱杆安装。
箍式条件下使用.
二 特点及结构说明:
1:箱体采用PC/ABS合径材料制作,使用寿命达到20年以上.
2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.
3:光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性.
三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)
1:工作环境温度:-40°C~+60°C
2:环境湿度:：≤95%（+40°C ）
3: 大气压力：70Kpa~106Kpa
4:光缆进入数量:1X2根(下进缆)
5:皮纤进入数量:1X2根(下进纤)
6:箱门开启角度:180°
7:适配器可选SC\FC\LC
8:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。
9:绝缘电阻:≥2X1000MΩ/500V
