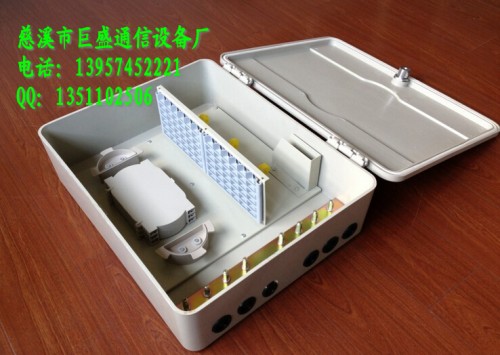

SMC48芯光纤配线箱

FTTH室外SMC12芯光纤配线箱（电信、移动、联通）SMC光纤分配箱

FTTH光纤配线箱：8芯光纤配线箱、12芯光纤配线箱、16芯光纤配线箱、24芯光纤配线箱、32芯光纤配线箱、48芯光纤配线箱、72芯光纤配线箱、96芯光纤配线箱、144芯光纤配线箱

【详细说明】

FTTH室外SMC12芯光纤配线箱（电信、移动、联通）SMC光纤分配箱

FTTHPLC光

分路器

平面光波导分路器（PLCS）产品基于独特的石英玻璃波导工艺，结合精密可靠的阵列光纤进行微型化耦合封装；它提供了低成本，小尺寸和高可靠性的光分路解决方案。PLCS 器件具有低插入损耗，低偏振相关损耗，高回波损耗并在1260nm到1650nm 的波长范围内具有卓越的平坦度和均匀性，同时工作温度可达-40°C至+85°C。PLCS器件有1×4，1×8，1×16和1×32等标准配置，也可根据客户要求定制生产2×16，2×32，1×64，2×64等配置的产品。

技术参数（1×N系列指标）：

主要参数	单位	性能指标
端口结构		1×2	1×4	1×8	1×8L	1×16	1×32	1×64	1×128
长×宽×高	mm	60×7×4		60X12X4			80X20X6	80X40X6
工作波长	nm	1260～1650
插入损耗	dB	≤4.1	≤7.4	≤10.5		≤13.5	≤16.8	≤20.6	≤23.7
均匀性	dB	≤0.5	≤0.6	≤0.8		≤1.0	≤1.3	≤1.8	≤2.0
偏振相关损耗	dB	≤0.2	≤0.2	≤0.3		≤0.3	≤0.3	≤0.4	≤0.4
回波损耗	dB	≥55
方向性	dB	≥55

（2×N系列参数指标）：

主要参数	单位	性能指标
端口结构		2×2	2×4	2×8	2×8L	2×16	2×32	2×64	2×128
长×宽×高	mm	60×7×4		60X12X4		80X20X6		80X40X6
工作波长	nm	1260～1650
插入损耗	dB	≤4.2	≤7.8	≤11.2		≤14.5	≤17.7	≤21.2	≤23.8
均匀性	dB	≤1.0	≤1.4	≤1.5		≤2	≤2.5	≤3.0	≤3.0
偏振相关损耗	dB	≤0.2	≤0.2	≤0.4		≤0.4	≤0.4	≤0.5	≤0.5
回波损耗	dB	≥55
方向性	dB	≥55

产品特点：

＊可以不用分支器实现0.9mm松套管光纤多通道直接输出，体积小。可根据客户需求提供不同的适配器接口，标配SC型。分光器技术指标符合YD/T893、YD/T2000（1）-2009的行业标准要求。

产品应用：

＊安装在光缆接头盒内；安装在模块盒内；安装在19英寸机架里，安装在配线箱内。

FTTH光缆分纤箱

技术参数：

配线容量（max）
8芯-12芯-16芯、24芯、32芯、36芯、48芯
8芯-12芯-16芯、24芯、32芯、36芯、48芯
工作环境温度	﹣40℃～﹢60℃
环境湿度	≦95%（﹢40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	8×2根（下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

产品特点：

＊本产品由工程塑料阻燃ABS或聚碳酸酯材料经造粒后高温注塑成型，产品外型流畅，抗冲击能力强；

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。；

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；

FTTH光纤配线箱

技术参数：

分纤数（Max）	光分路器(模块)容量（个）
96芯～12芯	1×4	1×8	1×16	1×32	1×64
	18/3	9/1	4/0	2/0	1/0
工作环境温度	﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
环境湿度	≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（上、下进缆）
皮纤进入数量	6×2根（上、下进缆）
箱门开启角度	120°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

产品特点：

＊箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；

＊塑件部分采用阻燃ABS材质部件；

＊单层结构设计，操作方便，结构紧凑；

＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。

＊光分路器模块采用模块设计，具有很强的互换性和通用性；

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

FTTH光分路器箱

技术参数：

槽位数（个）	光分路器（微型）容量（个）				外形尺寸（mm）
2/4	1/2×4	1/2×8	1/2×16	1/2×32	（高）×（宽）×（深）
	4	4	2	1	420×320×110
工作环境温度	﹣40℃～﹢60℃
环境湿度	≦95%（﹢40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	16×2根（下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

产品特点：

＊箱体材料采用优质SMC材料制作，外观免喷漆，光泽度好。使用寿命达到20年以上；

＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

＊光分路器模块采用抽屉式模块设计，具有很强的互换性和通用性；

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH接入系统中的终端接入循环中，特别适用于室外壁挂式或抱杆式条件下使用。
