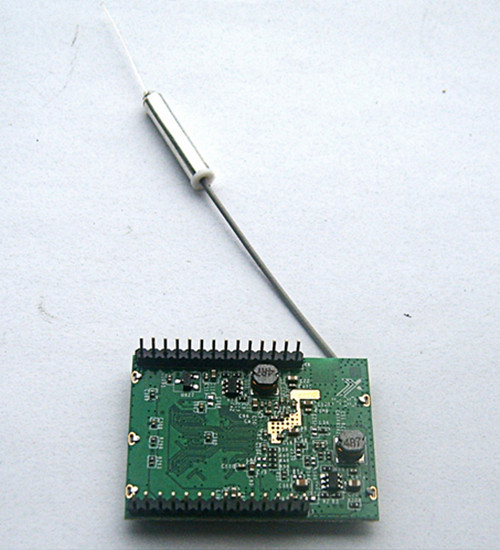

KB3071 wifi模块简介
KB3071
wifi模块是金博通科技新推出的嵌入式UART-ETH-WIFI(串口-以太网-无线网)模块。
本产品是基于通用串行接口的符合网络标准的嵌入式模块，内置TCP/IP协议栈，能够实现用户串口、以太网、无线网（WIFI）3个接口之间的转换。
通过KB3071模块，传统的串口设备在不需要更改任何配置的情况下，即可通过Internet
网络传输自己的数据。为用户的串口设备通过网络传输数据提供完整快速的解决方案。
图1.功能结构
KB3071 wifi模块技术规格
KB-RM04 Wifi模块技术规格
|
网络标准 |
无线标准：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b |
|
有线标准：IEEE 802.3、IEEE 802.3u |
|
|
无线传输速率 |
11n:最高可达150Mbps |
|
信道数 |
1-14 |
|
频率范围 |
2.4-2.4835G |
|
发射功率 |
12-15DBM |
|
接口 |
2个以太网口、2个串口、1个usb口（host/slave）、GPIO |
|
天线 |
|
|
天线类型 |
板载天线/外接天线（二选一） |
|
功能参数 |
|
|
WIFI工作模式 |
无线网卡/无线接入点/无线路由器 |
|
WDS功能 |
支持WDS无线桥接 |
|
无线安全 |
无线MAC地址过滤 |
|
无线安全功能开关 |
|
|
64/128/152位WEP加密 |
|
|
WPA-PSK/WPA2-PSK、WPA/WPA2安全机制 |
|
|
网络管理 |
远程Web管理 |
|
配置文件导入与导出 |
|
|
WEB软件升级 |
|
|
串口转网络 |
|
|
最高传输速率 |
230400bps |
|
TCP连接 |
最大连接数>20 |
|
UDP连接 |
最大连接数>20 |
|
串口波特率 |
1200~230400bps |
|
其它参数 |
|
|
状态指示灯 |
状态指示 |
|
环境标准 |
工作温度：-20-70℃ |
|
工作湿度：10%-90%RH（不凝结） |
|
|
存储温度：-40-80℃ |
|
|
存储湿度：5%-90%RH（不凝结） |
|
|
其它性能 |
频段带宽可选：20MHz、40MHz，自动 |
KB3071 wifi模块机械尺寸
KB3071尺寸如下图所示（单位mm）：
