KB3077wifi模块
1. KB3077 Wifi模块简介

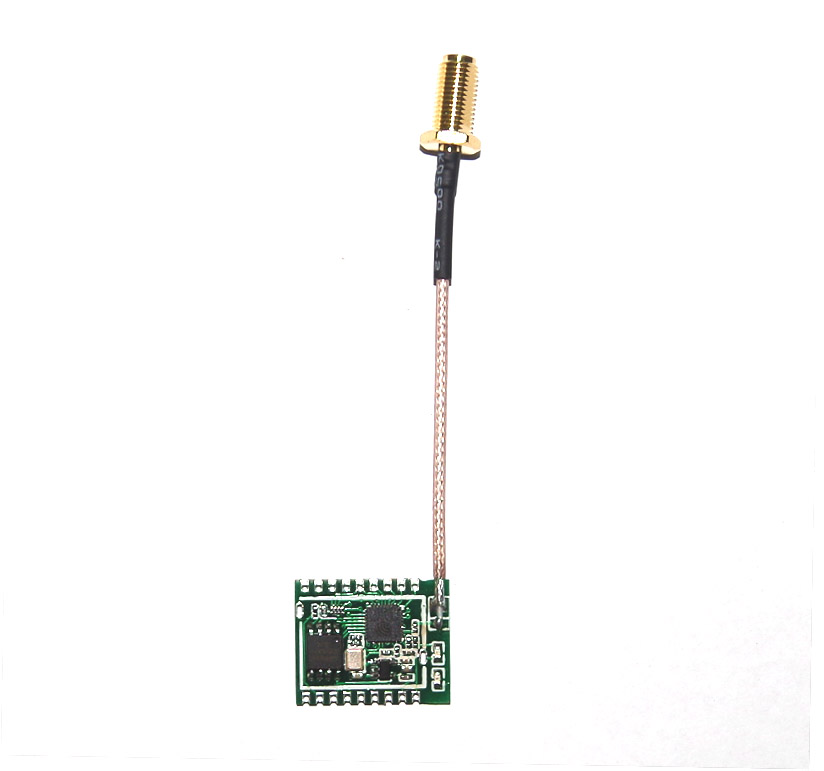

KB3077是金博通科技新推出的嵌入式UART -WiFi(串口-无线网)模块。内置TCP/IP协议栈，能够实现用户串口、无线网（WiFi）接口之间的转换。
用户通过KB3077模块，既可以在局域网内使用手机或PC机与其通讯，也可以让其连接附近的WiFi路由器来进行使用手机互PC机与其互联网远程通讯，为用户的串口设备通过网络传输数据提供完整快速的解决方案。
主要功能特点：
- 既可以基于AP模式，也可以Station模式，支持AP与Station共存模式；
- 局域网、互联网通讯同时并存；
- 网络端既可以基于Server,也可以基于Client;
- 局域网内使用时可通过广播搜索指令来获取WiFi模块的IP的地址；
- 配备互联网通讯平台（云数据服务器）;
2.KB3077 Wifi模块技术参数
|
网络标准 |
无线标准：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b |
|
无线传输速率 |
11n:最高可达150Mbps |
|
信道数 |
1-14 |
|
频率范围 |
2.4-2.484G |
|
发射功率 |
15-19DBM |
|
接口 |
1个串口、11个GPIO（预留8个）、支持(复用GPIO) SPI、I2C、I2S、IR Remote Control、PWM |
|
天线 |
|
|
天线类型 |
板载天线（KB3077-A Wifi模块）/外接天线（KB3077-B Wifi模块） |
|
功能参数 |
|
|
WiFi工作模式 |
无线网卡/无线接入点/无线路由器 |
|
无线安全 |
WEP/TKIP/AES加密 |
|
WPA/WPA2安全机制 |
|
|
串口转网络 |
|
|
TCP连接 |
最大连接数5 |
|
UDP连接 |
最大连接数5 |
|
串口波特率 |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230400, 460800, 921600, 1843200, 2686400. |
3.KB3077 Wifi模块规格参数
3.1 电气参数
工作电压： DC 5V/3.3V
功耗：
下列功耗数据是基于3.3V 的电源、25°C 的周围温度，并使用内部稳压器测得。
[1] 所有测量均在没有 SAW 滤波器的情况下，于天线接口处完成。
[2] 所有发射数据是基于 90% 的占空比，在持续发射的模式下测得的。
注①：Modem-Sleep 用于需要 CPU一直 处于工作状态 如 PWM 或 I2S 应用等。在保持 WiFi 连接时，如果没有数据传输，可根据 802.11标准 (如 U-APSD)，关闭WiFi Modem电路来省电。例如，在 DTIM3
时，每 sleep 300mS，醒来3mS 接收AP 的Beacon包等，则整体平均电流约 15mA。
注②：Light-Sleep 用于 CPU 可暂停的应用，如 WiFi 开关。在保持 WiFi 连接时，如果没有数据传输，可根据 802.11标准 (如 U-APSD)，关闭WiFi Modem电路并 暂停 CPU 来省电。例如，在 DTIM3 时，每sleep 300 ms，醒来 3ms 接收 AP 的 Beacon包等，则整体平均电流约 0.9mA。
注③：Deep-Sleep 不需一直保持WiFi连接，很长时间才发送?一次 数据包的 应用，如每100 秒测量一次温度的传感器。例如，每 300 s 醒来后需 0.3 - 1s 连上 AP 发送数据,则整体平均电流可远小于 1mA。
3.2 环境参数与尺寸
工作温度：-20-70℃
工作湿度：10%-90%RH（不凝结）
存储温度：-40-80℃
存储湿度：5%-90%RH（不凝结）
尺寸大小： . 体积：长宽厚:23*19.5*4mm
. 引脚插针尺寸：间距标准2.0m
