一 本产品应用于FTTH接入系统中的终端接入环节中,特别适用于室外壁挂式或抱箍式条件下
使用.

二  特点及结构说明:

      1:箱体采用SMC合金料制作,使用寿命达到20年以上.

       2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.

       3:光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性.
 三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)

      1:工作环境温度:-40°C~+60°C

       2:环境湿度:：≤95%（+40°C）

       3: 大气压力：70Kpa~106Kpa

       4:光缆进入数量:1X2根(下进缆)

       5:皮纤进入数量:1X2根(下进纤)

       6:箱门开启角度:180°

       7:适配器可选SC\FC\LC

       8:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧专业生产：通信光缆交接箱，光纤分纤箱，光分路器箱，ODF光纤配线架，光纤快速连接器，PLC光分路器，光缆接头盒，光纤跳线，束状尾纤，光纤适配器系列光纤产品  型号齐全 欢迎采购

免费印字：中国电信  中国移动  中国联通 中国广电

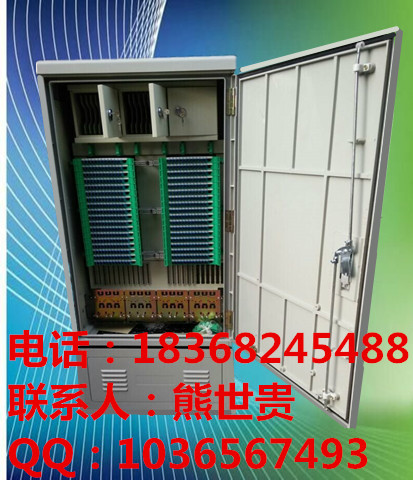

室外挂壁式/落地式/户外/通信光缆交接箱：SMC复合材料光缆交接箱，不锈钢光缆交接箱，无跳接光缆交接箱，

 实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。

 规格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。

产品用途及特点：[产品规格：落地式，壁挂式，插片式，无（勉）跳接，]

产品材质：SMC材质， 不锈钢材质

型号：{.48芯.72芯.96芯.144芯，288芯，360芯，576芯，720芯1152芯}

随着FTTH建设的加速,无跳接光缆交接箱作为室外光分支点采用的一种重要配线设备，得到了越来越多的应用。在此，我们从光分路器安装性能、箱体性能、密封方法、容量问题、进缆根数等方面在设计和使用中应注意的问题予以要求。

本技术要求结合我市地理、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求。为保证重庆电信通信建设所用设备的质量确定“无跳接光缆交接箱技术规范”的相关技术要求。

2           引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

   YD/T 988-2007     通信光缆交接箱

   YD/T 611-1993     通信电缆交接箱

   YD/T 694-2004     总配线架

   YD/T 895-1997     SC/PC型单模光纤连接器技术条件

GB/T 3873-1983    通信设备产品包装通用技术条件

   GB  4208-1993    外壳防护等级(IP代码)(eqv IEC529-2-1985)

   GB/T 5095.2-1986  电子设备用机电元件基本试验规程及测量方法，第二部分：一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验(idt IEC512-2-1985)

   GB/T 5169.7-1985  电工电子产品着火危险试验本生灯型火焰试验方法

   GB/T 5267-1985    螺纹紧固件电镀层

   GB/T 12707-1991   工业产品质量分等导则

3           要求

3.1          使用条件

3.1.1     工作温度：-40℃～＋60℃。

3.1.2     相对湿度：≤95％（+40℃）。

3.1.3     大气压力：70~106kPa。

3.2          外观与结构

3.2.1     外形尺寸不宜超过1600mm×1200mm×600mm（高×宽×深），或按委托方要求制作。

3.2.2     箱体采用SMC模压材料或不锈钢钢板的封闭结构形式。SMC箱体采用模压结构，不锈钢箱体采用三明治式双层结构。

3.2.3     所有紧固件联结应牢固可靠，紧固件表面电镀处理的金属结构采用GB/T 2423.17 标准的盐雾试验方法，经48h盐雾试验后，外观不得有肉眼可见的锈斑。

3.2.4     采用涂覆处理的金属结构件，其涂层于基体应具有良好的附着力，附着力应不低于GB/T 9286 标准表1中2级要求。

3.2.5     箱体装配结束后，金属件不得有毛刺、结构件不得扭曲，箱体表面平整光滑、颜色均匀，不存在机械划伤痕迹、箱体各部件不得有明显色差。SMC箱体表面的光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体表面不应出现任何紧固件。

3.2.6     保护接地处应有明显的接地标志。

3.2.7     箱体应具有抗腐蚀耐老化性能，门锁应具为防盗结构，具有良好的抗    破坏能力，门的开启角应不小于120°

3.2.8     箱体密封条粘结应平整牢固，门锁的启闭灵活可靠。

3.2.9     光缆进入时，其弯曲半径应不小于光缆外径的15倍。

3.2.10 光缆管线在设备内布放时，不论在何处转弯，其曲率半径应不小于30mm。

3.2.11 设备应有明细的线序示名标志和走纤示意图。

3.2.12 容量144芯、288芯无跳接光缆交接箱宜采用单面开门操作结构；容量为576芯为前后开门操作。

3.2.13 直通区域为选配单元。144芯箱体至少可安装6块熔接盘、288芯箱体至少可按照12块熔接盘、576芯箱体至少可安装24块熔接盘，每个熔接盘应满足束状光缆或带状光缆12芯直熔。

3.2.14 箱体外形尺寸及容量配置如表1所示，箱体尺寸不建议超过下表数据要求。尺寸的设计应符合结构紧凑、节约空间和能源的原则。

表1：无跳接光缆交接箱配置表

名称

箱体尺寸

高×宽×深（mm）

最大主干容量

 最大配线容量

直通容量
