产品介绍：

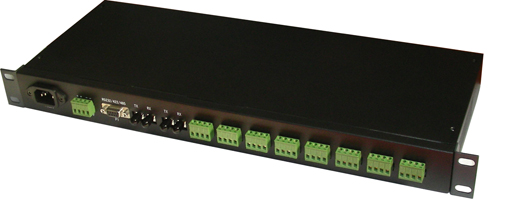

        YZ3528系列产品是一款工业级光纤至RS422/485交换机，支持两路可集联上下行光纤接口，八路完全隔离的RS422/485接口，一路上行RS232/422/485接口，RS422/485接口采用工业端子结构，为现场RS422/485接线提供安全，稳定和方便，同时该产品采用19”标准机架式机箱，采用交流AC110-260V和DC10-30V两种可选的外接供电方式；满足不同行业用户的需求。
        YZ3528系列产品内部采用全隔离保护结构，即每路RS422/485接口都采用持续1000V光电隔离，保证每路RS422/485电口在恶劣环境下的稳定性；同时下行每路RS422/485电口都带有故障隔离，信号线短路保护，当下位机设备接口有故障或信号线短路时会自动排除这一路的通信，保证其它路通信正常，保证整个RS422/485网络的正常通信。

性能指标：
    RS232/422/485接口：
1、  RS232速率：115200bps；
2、  RS232支持  RXD，TXD，GND  三线工作方式；
3、  RS422/485速率：115200bps；
4、  隔离电压：瞬间隔离电压5000V；持续隔离电压2000V；
5、  四/八个RS422/RS485下位机接口具有短路保护，有效分离RS-485/422总线；

光纤接口：
1、传输波长：多模850nm；单模：1310、1550nm;
2、传输距离：多模2KM；单模：10～60KM
3、光纤接口类型：SC、ST、FC可选；标配：SC接口

指示灯：
RS422/485接口：
ACT：每路耦合电源指示；长亮电源正常，灭表示这一路无电源；
RXD：接收信号指示灯；接收到信号闪烁，没有接收到信号不亮。
光纤接口：
  ACT：光纤连接指示，长亮光纤正常，灭表示光纤为连接或光缆有断路；
  RXD：接收信号指示灯；接收到信号闪烁，没有接收到信号不亮。

树形连接方式：上位机P1或P2端口与下位机P3-P11成独立通信方式。
星形连接方式：上位机P1或P2端口与下位机P3-P11成交换通信方式。

典型应用：
1、多点多设备远距离通信；
A、全隔离，解决RS485/422总线结构容易产品电位差而烧坏接口设备问题；
B、光纤通信，解决远距离通信问题，理论上RS422/485，最远通信距离为1200米，在中间加一个中继器也只能让RS422/485总线的距离再延长1200米，这个距离又受到节点和速率的影响，有时是达不到这个距离效果，而远距离的通信更易产生电位差烧坏接口，光纤通信不但可以解决长距离通信问题，而且不需要加中继器，也不受节点的限制，更不会产生电位差烧坏接口，是多点多设备远距离通信的最佳选择。

应用范围：
电力系统，交通，能源监控等。

产品选型：    产品型号      产品规格
  YZ3528      两光口,八路全隔离RS232/422/485接口，标准1U机架
  YZ3518      一路光口,  八路隔离RS232/422/485接口，标准1U机架
  YZ3508G      八路全隔离RS232/422/485接口，标准1U机架
  YZ3524      两光口,四路全隔离RS232/422/485接口，标准1U机架
  YZ3514      一路光口,  四路隔离RS232/422/485接口，标准1U机架
  YZ3504G      四路全隔离RS232/422/485接口，标准1U机架
