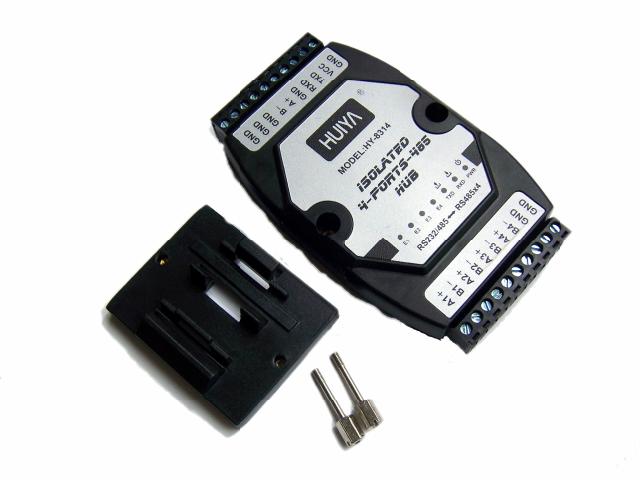

HY-8314  是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS,为了保证数据通讯的安全可靠，RS-485接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及  600W  浪涌保护电路，能够提供2500V  的隔离电压，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
　　在  RS-485  工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决  RS-485  收发转换时延问题。RS-485  接口传输距离大于  1200  米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
　　HY-8314  RS-485  HUB  提供星型  RS-485  总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善  RS-485  总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有  RS-485  网络的可靠性，有效缩短了网络的维护时间。合理的利用  HY-8314  RS-485  HUB  可以助您设计出独特的高可靠的  RS-485系统。

性能参数：
■  兼容RS-232、RS-485  TIA/EIA标准
■  自动发送/接收数据，无需外部的流量控制信号(RTS)，真正的三线(TXD.RXD.GND)制通信
■  输入接口：RS-232及RS-485接口
■  输出接口：四口RS-485接口
■  通信速率：300BPS-115.2KBPS
■  工作电源:  9-48VDC/350mA
■  RS-485接口每路能够连接128个设备
■  通讯距离:  5，000米（9，600BPS）
■  电源、数据流量及四路故障检测指示灯,可检测故障点
■  工作方式:  异步半双工（RS-485）
■  光电隔离加强型（隔离电压2.5KVrms  /500VDC绝缘），专用DC/DC模块，RS-485提供每
        线600W的防雷、浪涌、+/-15KV  ESD保护及防止共地干扰
■  电气接口：接线端子
■  传输介质:  双绞线或屏蔽线
■  外形尺寸：120mmX80mmX25mm
■  使用环境：-40℃  到  85℃，相对湿度为5%到95%
■  适用于一切所使用的通讯软件,  即插即用
