〝〝电缆放线架〞〞∕“电缆线盘支架，导线轴盘架，张力放线架_脚制动电缆放线架

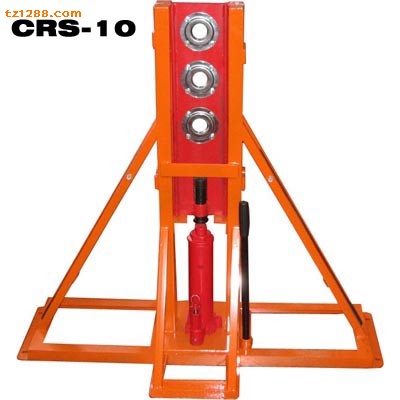

电缆放线架根据用途又被称作为，电缆线盘支架，导线轴盘架，电缆放线支架等。根据提升形式可以分为，液压式电缆放线架，机械式电缆放线支架。根据用途及结构形式又分为，可调式液压放线架，立柱式放线支架，顶杆式电缆放线架，卧式电缆线盘架，脚制动电缆放线架，拆卸式电缆放线架，张力放线架。根据负载能力分为：3T电缆放线架，5T电缆放线架，10T电缆放线架，15T电缆盘轴支架，20T电缆线盘支架及更大吨位的线缆盘放线支架。电缆线盘支架可适用的电缆盘直径范围为：600mm-3800mm.用户可根据电缆盘的直径及吨位选择合适电缆放线架。液压放线架产品编号 2242 调升高度(mm) 600-1100型号 TYFJ(单面刹车) 适用线盘(m) 2.2*1.2工作压力(MPa) 63 中心孔径(mm) 60-80额定负荷(KN) 80 重量(kg) 170导线延放速度(m/min) 40 TQJF型机械放线架说明:用于支撑导线牵引线盘,也可以用于支撑木盘钢绞线盘,带有刹车装置.组合或结构便于拆卸运输.产品编号型号额定负荷(KN) 支撑中心高(mm) 适用线盘宽(mm) 放线速度(m/min) 重量(kg)2236 TQJF-1 25 400-750 ≤800 100 1702237 TQJF-2 35 500-930 ≤1000 110 210YFJ-80液压放线架用途:在线路施工中延放导线时,用于支撑搁置线盘起升高度,可调整.产品编号型号最大负荷 (KN) 起升高度 (mm) 重量(Kg)2241 YFJ-80 80 920-1520 52小型液压放线架产品编号型号额定负荷(KN) 提开高度(mm) 重量(Kg)2253 TXYJ-20 20 630-850 25电缆放线架用途:用于电缆敷设中用来支撑大电缆盘，配合电缆滑车，牵引头等进行旋工必不可少的工具。型号轴高额定负荷重量SW900 600-900mm 3ton 95kgSW1300 900-1300mm 5ton 110kgSW1500 1300-1500mm 10ton 135kg产品编号型号额定负荷最高轴高最低轴高重量（KN）（mm）（mm）（Kg）58211 SIZ-1 10 860 500 2058212 SIZ-3 30 1380 850 2558221 SIL-1 10 860 500 2258222 SIL-3 30 1380 850 2458223 SIL-5 50 1450 850 2758334 SIL-6 60 1470 870 2958232 SIK-3 30 1000 450 3058233 SIK-5 50 1250 750 3558234 SIK-6 60 1270 820 3858311 SIW-3 30 盘径（mm） 80058312 SIW-5 50 1000特点：液压预升，装卸重量打，底脚装有小轮，便于移动。产品编号型号适用线盘重量盘径（M）盘宽（M）盘重（T）（Kg）25101 SIYD-3 2.0 1.2 3 9025103 SIYD-5 2.4 1.2 5 11025105 SIYD-10 2.7 1.2 10 135电缆放线架产品编号型号额定负荷最高轴高最低轴高（KN）（mm）（mm）25201 SIJ-3 30 1000 50025203 SIJ-5 50 1250 65025205 SIJ-8 80 1600 900上置式液压电缆放线架特点：液压预升，丝杆机构调整起始高度和预升后锁死。产品编号型号适用线盘重量盘径（M）盘宽（M）盘重（T）（Kg）25151 SISYD-5 2.0 1.2 5 7025153 SISYD-8 2.4 1.2 8 9025155 SISYD-12 2.7 1.2-2.2 12 100

〝〝电缆放线架〞〞∕“电缆线盘支架，导线轴盘架，张力放线架
