概述
IDM-120N综合业务交叉复用设备是我公司采用专用大规模集成电路设计的PCM综合业务光纤传输设备，其光纤传输总带宽为155M，提供2个共享线速100M以太网接口、4组E1透明传输接口以及120路电话用户话路。E1传输通道符合G.703标准，采用的是PCM30/31制式；FXO、FXS可以提供极性翻转和来电显示功能。本设备还具有电源盘、铃流盘的双备份和热插拔功能，极大的保证了业务传输的可靠性。IDM-120N电话光端机可广泛应用于电信、网通公用电话网业务和电力、银行、公安、部队等专线信息数据业务。

产品特性
      4组E1传输接口；
      2路共享线速百兆以太网；
      提供16套用户接口插槽；
      预留多功能盘槽位，灵活扩展，支持任意网络拓扑结构；
      拥有完善的功能控制开关和告警指示功能；
      拥有简洁完善的网管功能，可对设备进行在线实时配置、查询、故障统计管理等；
配置表
序号    名称    型号    描述    配置数量
1    设备机框背板    IDM-120    19英寸3U机框，提供19组插盘位    1
2    E1接口主控盘    CMU-E1-120    提供E1接口接入    1
3    光接口主控盘    CMU-120    提供1组光接口接入。
2组线速100M以太网接口，4组E1接口    1
4    电源盘    PRU-120    提供1+1供电，整机供电。
用于FXO侧，-48V输入    2
5    电源铃流盘    RPRU-120    提供1+1供电，整机供电及振铃电压。
用于FXO侧，-48V输入    2
6    FXO业务盘    8FXO-120    8路FXO接口，交换侧    16
7    FXS业务盘    8FXS-120    8路FXO接口，用户侧    16
单台设备配置中第2项、第3项只能选其一；
技术规格
光接口
接口类型    FC(可定制SC等)    光纤模式    单模(可选多模)
光纤速率    155bps±50ppm    波长    1310nm
发光功率    -2～-11dBm    接收机灵敏度    优于-36dBm
E1接口
码速率    2048Kbps    码型    HDB3
标准协议    支持ITU-T  G.703    阻抗    75Ω/120Ω
帧结构    PCM30/31    信令    随路信令
以太网
接口类型    RJ-45      传输速率    10/100Base-T  10M/100M
标准协议    支持IEEE802.3    工作方式    全/半双工/自适应
FXO/FXS接口
音频范围    300Hz~3400Hz    阻抗    三元复式阻抗200Ω+560Ω//0.1μF
压缩率    ITU  G.711中A律    环路电流    25mA/路
电源及功耗
供电方式    DC-  48V  或AC  220V    整机功耗    ≤250w
环境条件
工作温度    0C  ~+40oC    湿度    95%无凝结
产品尺寸
长度×深度×高度    480×200×132(mm)

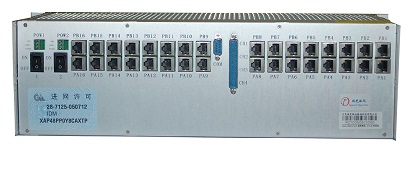

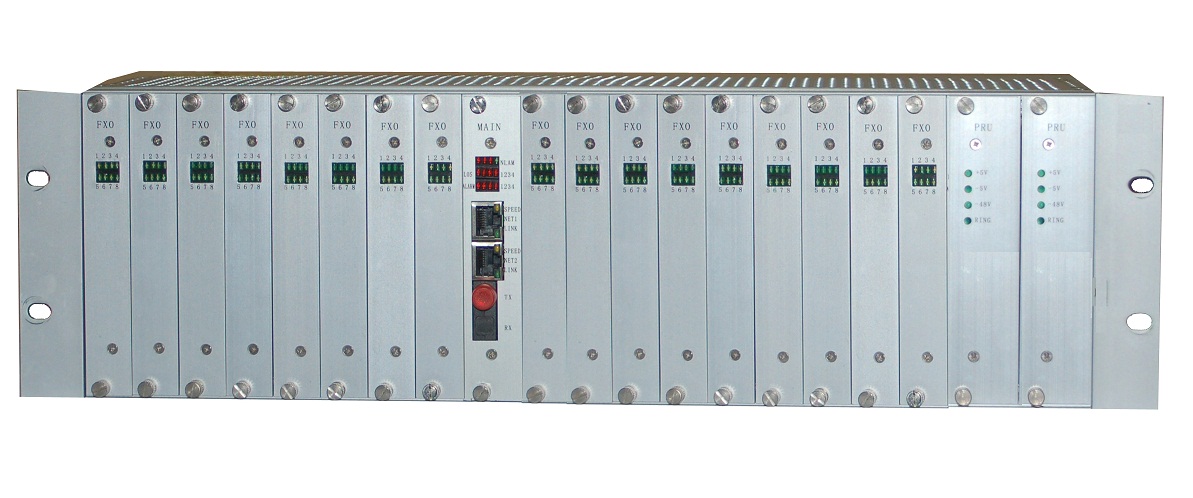

IDM-120N电话光端机
