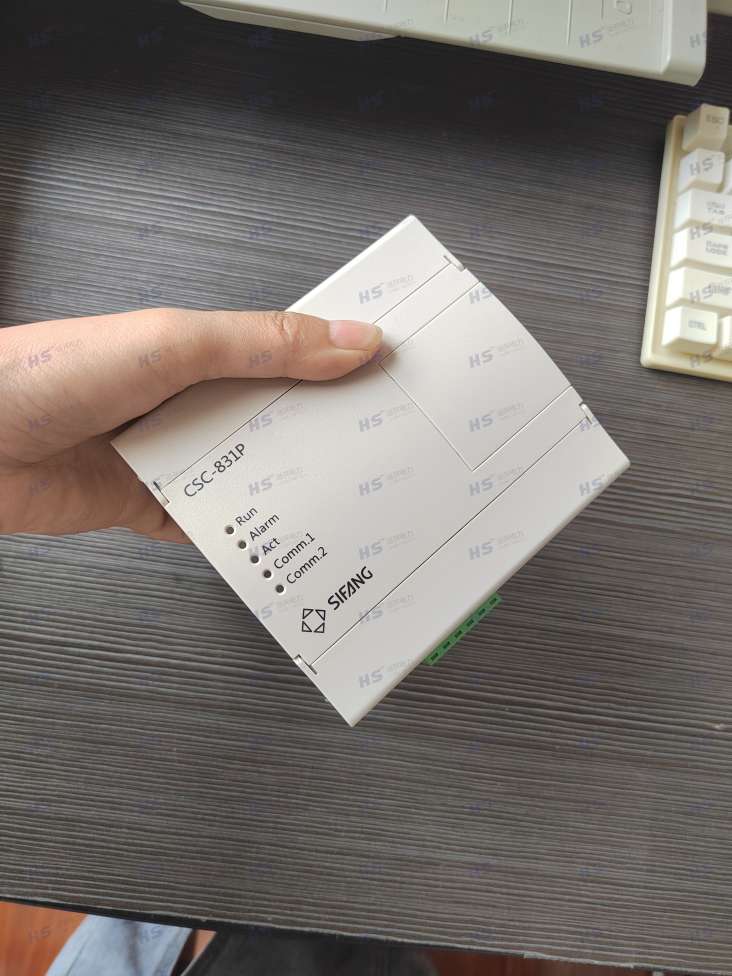

北京四方CSC-831P PT保护装置

商品详情

CSC-831P 是适用于 380V 的低压母线电压互感器的保护测控装置，可广泛应用于发电厂、石化、冶金、
煤炭等行业的厂用配电系统中。
6.1.1 保护功能
1) 两段低电压保护；
2) 过电压告；
3) 零序过电压告； 4) PT断线告。
6.1.2 测量功能
可测量 Ua、Ub、Uc、Uab、Ubc、Uca 等电气参数。
6.2 CSC-831P 保护功能
6.2.1 低电压保护
低电压I,II段保护功能可分别经软压板投退。低电压保护元件的判据为：根据计算到的线电压值与该
段低压定值比较，如果三个线电压均持续定值过设定的，装置发出出口命令，低压保护元件动
作出口。低电压I段保护出口，出口1（端子5、6）闭合，低电压II段保护出口，出口2（端子7、8）闭合。
? 低电压保护动作条件：
? MAX（Uab，Ubc，Uca）< 低压段定值
? T > 低压段时间
? 刀闸合位 ? 低电压段保护投入
? 低电压保护闭锁条件：
? VV接线时，负序电压>额定线电压*8%
? 四线制接线：零序电压>额定线电压*8%时，小线电压额定线电压*16%
6.2.2 过电压告
? 过压告动作条件：
? MAX（Uab，Ubc，Uca）> 过电压定值
CSC - 831 系列低压保护测控装置说明书
-50-
? T > 过电压时间 ? 过电压告压板投入
6.2.3 零序过压告
采用装置自产零压，如果零序电压越限则按设定的要求发出零压告信号。
? 零序过压告动作条件：
? U0> 零压告定值
? T > 零压告时间 ? 零压告投入
