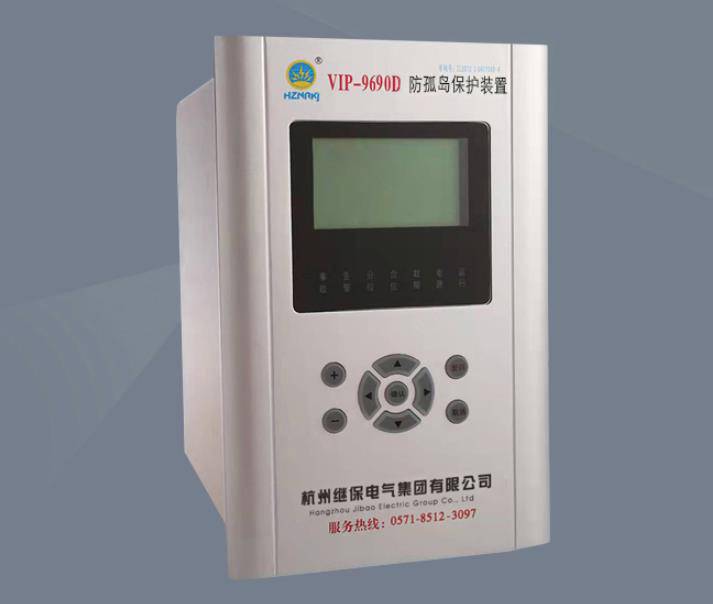

66KV防孤岛保护装置的功能

高频保护功能：当装置检测到电网频率过高时，且大于整定值时，防孤岛保护装置动作跳闸。

低频保护功能：当装置检测到电网频率降低时，且低于整定值时，防孤岛保护装置动作跳闸。

高压保护功能：当装置检测到电网电压过高时，且大于整定值时，防孤岛保护装置动作跳闸。

低压保护功能：当装置检测到电网电压降低时，且低于整定值时，如防孤岛装置动作跳闸。

逆功率保护功能：对于自发自用的光伏电站，光伏发电是不允许流入电网，当并网点检测到有功率逆向流入时，跳开光伏开关，上网的项目，要防止电网侧向光伏侧反送电，侧也需要光伏逆功率保护，具体情况由项目来定。

有压合闸功能：当电网电压降低或者消失时，装置发出跳闸命令，跳开开关，当电压恢复正常后，经过一段时间，装置发出合闸命令合闸（根据供电局要求可自行投退）。

高电压故障恢复合闸：当电网电压过高引起跳闸时，当电压恢复正常范围后，经过一段时间开关合闸（根据供电局要求可自行投退）。

高频故障恢复合闸：当电网频率过高引起跳闸时，当频率恢复正常范围后，经过一段时间，开关合闸（根据供电局要求可自行投退）。

低频故障恢复合闸：当电网频率过低引起跳闸时，当频率恢复正常范围后，经过一段时间，开关合闸（根据供电局要求可自行投退）。

电流三段保护且带方向闭锁：具有速断和过流保护功能（根据当地要求自行添加）。

外部联跳功能：支持变电站侧联跳，即当收到变电站侧联跳命令时延时开出跳闸出口，切本站的并网开关。

零序过流功能：告警/跳闸/退

频率突变功能：当频率波动值超过所设定值时,保护动作。

有压自动合闸：1~5次，一般1次

66KV防孤岛保护装置的特点

人性化设计界面：大屏幕液晶显示屏，实时显示电流、电压、功率、频率等电气量，汉化操作菜单简单易用，清晰显示保护动作全过程，使动作过程透明。

采样性能优越：保护电路和测量电路具有独立的采样回路，既保证了监测精度，又保证了保护的抗饱和性能。

出口独立：所有出口继电器都单独使用一个通道，方便保护的投入和退出。遥控分合、保护跳闸、事故信号、预告信号及其他特殊信号出口都可单独配置。

自保功能强：每个断路器对应一个操作回路，紧急时可直接对开关进行操作；另外，装置具有断路器跳合闸线圈保护功能，避免因机械拒动而烧毁断路器线圈。

替代性强：保护装置功能强大，具有“四遥”功能，完全可替代常规继电器的保护，全嵌入式的数字化平台结构，大大减少了维护量。

设计灵活：根据现场情况，可设计成集中组屏式，也可分散安装于开关柜。

运行可靠：完善的自检体系，硬件检测直到继电器跳闸出口，均采用可靠的元器件。

66KV防孤岛保护装置的额定电气参数

频率：        50Hz

交流电流： 5A或1A（额定电流IN）

交流电压： 100V或57.7V（额定电压UN）

交直流工作电源：交流：AC85V~265V；50Hz±0.5Hz；谐波畸变率不大于15%

                           直流：DC85V~265V，纹波系数不大于5%

数字系统工作电压：     +5V，  允许偏差： ±0.15V

继电器回路工作电压：+24V， 允许偏差： ±2V

功耗：        交流电压回路： UN = 57.7V，每相不大于0.5VA

                  交流电流回路： IN = 5A，每相不大于1VA

                  IN = 1A，每相不大于0.5VA

                  IN = 0.3A，每相不大于0.5VA

直流电源回路：  正常工作时，不大于15W，保护动作时，不大于25W

保护回路过载能力：交流电压回路：1.2倍额定电压，连续工作

                              交流电流回路： 2倍额定电流，连续工作

                                                      10倍额定电流，允许10s

                                                      40倍额定电流，允许  1s

直流电源回路：  80 ～ 115% 额定电压，连续工作

装置经受上述的过载电流/电压后，绝缘性能不下降。
