轴流风机就是与风叶的轴同方向的气流(即风的流向和轴平行),如电风扇,空调外机风扇就是轴流方式运行风机。轴流式风机又叫局部通风机,是工矿企业常用的一种风机,它不同于一般的风机,它的电机和风叶都在一个圆筒里,外形就是一个筒形,用于局部通风,安装方便,通风换气,安全,可以接风筒把风送到
的区域.轴流式通风机主要由1-轮毂;2-叶片;3-轴;4-外壳;5-集风器;6-流线体;7-整流器;8-扩散器。以及进风口和叶轮组成。进风口由集风器和流线体组成,叶轮由轮毂1和叶片2组成。叶轮与轴3固定在一起形成通风机的转子,转子支承在轴承上。
当电动机驱动通风机叶轮旋转时,就有相对气流通过每一个叶片。
本系列产品由防爆电机,风叶,风筒等部分组成,风叶为铝质压铸而成,风筒用钢板加工焊接而成,电源引线用钢管布线和电缆布线均可,壳外没有接地螺钉。
【产品特点】

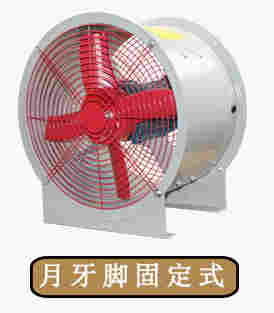

◆防爆轴流风机由防爆电机、叶片、风筒等部件组成。
◆风机采用优质钢板卷曲而成,具有较高的强度。
◆电机性能可靠、能耗低、寿命长。
◆电缆布线。
【适用范围】
◆1区、2区危险场所。
◆IIA、IIB类爆炸性气体环境。
【型号含义】
【风机主要技术参数】
产品型号 |
直径 (mm) |
功率 (kw) |
主轴转数rpm |
角度 |
风量 (m3/h) |
电缆外径/螺纹 mm/G〞 |
额定电压 (V) |
CBF-300 |
300 |
0.18 |
1450 |
20° |
2280 |
φ10~φ14 3/4 |
380/220 |
CBF-400 |
400 |
0.37 |
1450 |
2880 |
|||
CBF-500 |
500 |
0.55 |
1450 |
5700 |
|||
CBF-600 |
600 |
0.6 |
1450 |
8700 |
|||
CBF-700 |
700 |
1.1 |
1450 |
10200 |
【外形及安装尺寸】
一,安装示意图
二,型号及其尺寸
尺寸 型号 |
φ1 |
φ2 |
φ3 |
φ4 |
|
CBF-300 |
315 |
310 |
330 |
350 |
380 |
CBF-400 |
315 |
410 |
400 |
450 |
485 |
CBF-500 |
315 |
510 |
530 |
550 |
585 |
CBF-600 |
315 |
610 |
630 |
650 |
685 |
CBF-700 |
350 |
710 |
735 |
765 |
790 |
【安装及维护】
一,风机安装
◆安装前应详细检查风机是否有损坏变形,如有损坏变形,待修理妥善后,方可进行安装。
◆安装时要注意检查各联接部分有无松动,叶片与风筒间隙应均匀,不得相碰。
◆联接风口管道的重量不应由风机的风筒承受,安装时应另加支撑架。
◆在风机风口端必须装集风器,并希望安装防护网。
◆风机底座必须与地基平面自然接合,不得敲打底座强制联接,以防底座变形,安装时应校正机座,加垫铁片,基本保持水平位置,然后拧紧地脚螺栓。
◆安装完毕后,必须先进行实验,待运行正常后,才允许正式使用。
二,风机维护
◆使用环境应经常保持整洁,风机表面保持清洁,进、出风口不应有杂物。定期清除风机及管道内的灰尘及杂物。
◆只能在风机完全正常情况下方可运转,同时要保证供电设施容量充足,电压稳定,严禁缺相运行,供电线路必须为专用线路,不应长时期用临时线路供电。
◆风机在运行过程中发现风机有异常声、电机严重发热、外壳带电、开关跳闸、不能启动等现象,应立即停机检查,为了保证安全,不应在风机运行中进行维修。检修后应进行试运转5分钟左右,确认无异常再开机运转。
◆根据使用环境条件不定期对轴承补充或更滑润滑油脂,严禁缺油运转。
◆风机应贮存在干燥的环境中,避免电机受潮。风机露天存放时,应有防雨措施。在贮存与搬运过程中应防止风机磕碰,以免风机受损。
