Instructions for ordering
|
规格 型号 |
芯子 代号 |
1KV 架空绝缘铝导线 | 10KV 架空绝缘铝导线 | 20KV 架空绝缘铝导线 |
标称破坏 载荷(KN) |
|||
| 导线截面 | 导线外径 | 导线截面 | 导线外径 | 导线截面 | 导线外径 | |||

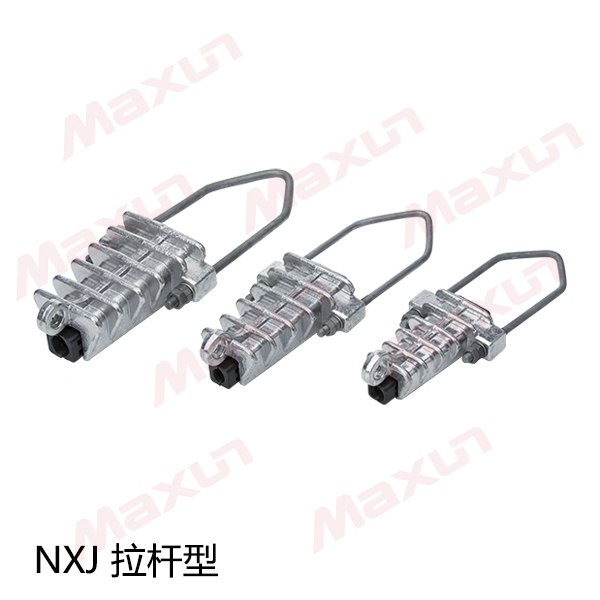

| NXJ-1 | 101 | 16mm2 | 17.4 | |||||
| 101 | 25mm2 | Φ8.4 | ||||||
| 102 | 35mm2 | Φ9.8 | ||||||
| 102 | 50mm2 | Φ11.2 | ||||||
| 103 | 70mm2 | Φ12.8 | ||||||
| 103 | 95mm2 | Φ14.8 | 25mm2 | Φ14.8 | ||||
| 104 | 35mm2 | Φ15.8 | ||||||
| 104 | 120mm2 | Φ16.2 | 50mm2 | Φ17.1 | ||||
| NXJ-2 | 201 | 70mm2 | Φ12.8 | ≥ 22 | ||||
| 202 | 95mm2 | Φ14.8 | 25~35mm2 | Φ15.8 | ||||
| 203 | 120mm2 | Φ16.2 | 50mm2 | Φ17.1 | 25mm2 | Φ18.2 | ||
| 204 | 150mm2 | Φ18.2 | 70mm2 | Φ18.8 | 35mm2 | Φ19.2 | ||
| 204 | 95mm2 | Φ20.4 | 50mm2 | Φ20.5 | ||||
| 205 | 120mm2 | Φ21.8 | 70mm2 | Φ22.0 | ||||
| NXJ-3 | 301 | 150mm2 | Φ18.2 | 70mm2 | Φ18.8 | 36.4 | ||
| 302 | 185mm2 | Φ20.2 | 95mm2 | Φ20.4 | 70mm2 | Φ22.0 | ||
| 302 | 120mm2 | Φ21.8 | ||||||
| 303 | 240mm2 | Φ22.8 | 150mm2 | Φ24.6 | 95mm2 | Φ23.7 | ||
| 304 | 185mm2 | Φ26.2 | 120mm2 | Φ25.2 | ||||
| 304 | 240mm2 | Φ28.4 | 150mm2 | Φ26.7 | ||||
|

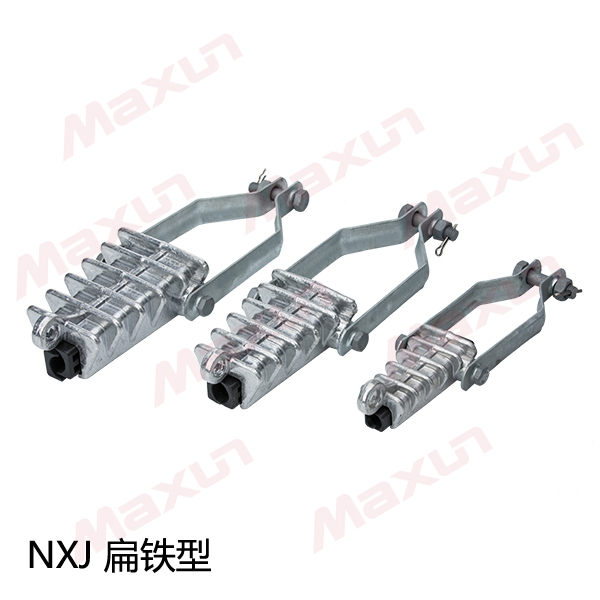

NXJ-4 (扁铁） |
401 | 300mm2 | 185mm2 | Φ26.2 | 120mm2 | Φ25.2 | 45.5 | |
| 401 | 150mm2 | Φ26.7 | ||||||
| 402 | 240mm2 | Φ28.4 | ||||||
| 402 | 185mm2 | Φ28.3 | ||||||
| 403 | 300mm2 | Φ30.6 | 240mm2 | Φ30.6 | ||||
建议：楔芯尾端跳线侧预留导线长度至少1 米
