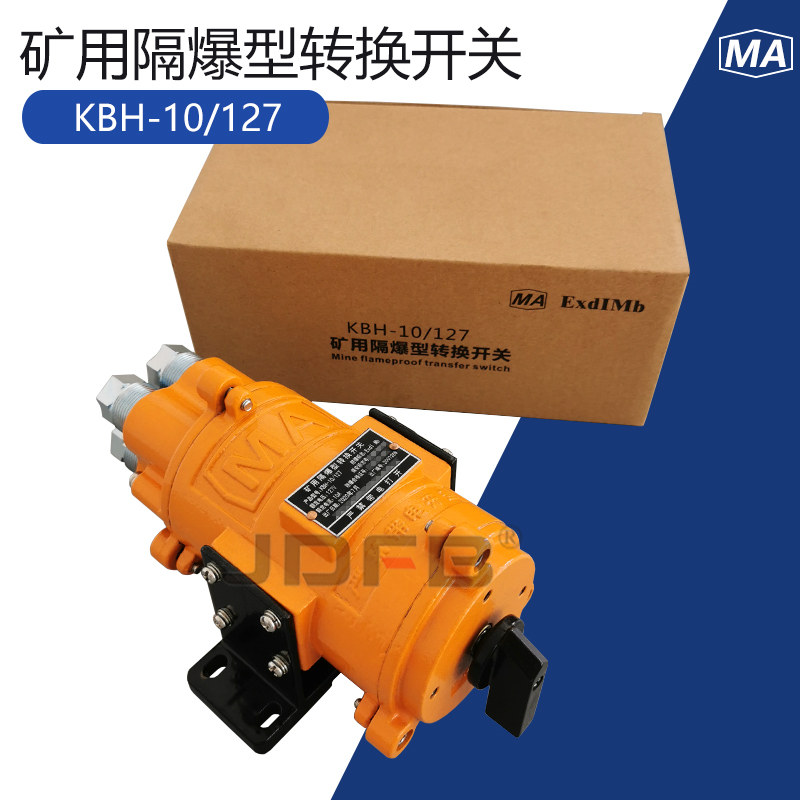

矿用隔爆型转换开关 矿用照明开关
一、适用范围
KBH-10/127矿用隔爆型转换开关，主要适用于具有爆炸性气体（甲烷）空气混合物的煤矿井下，在交流50HZ、电压127V的电路中，用于控制照明灯、信号灯及测量电路。
二、工作条件
1.海拔不超过2000m
2.周围空气温度不高于40度，不低于-20度
3.空气相对湿度不大于95%（25度时）
4.有甲烷爆炸性气体混合物的煤矿井下
5.无显著摇动和剧烈震动的环境
6.污染等级3级
三、主要参数
1.执行标准
GB3836-2000爆炸性气体环境用的电气设备
MT847-2000煤矿用隔爆型转换开关
Q/HX 017-2008矿用隔爆型转换开关
2.防爆形式：隔爆型
防爆标志：Exd I Mb
3.主要技术参数
3.1转换开关应承受交流50HZ，2500V的工频耐压试验，历时1MIN而无击穿或闪络现象。
3.2转换开关操作手柄的操作力：5-10N

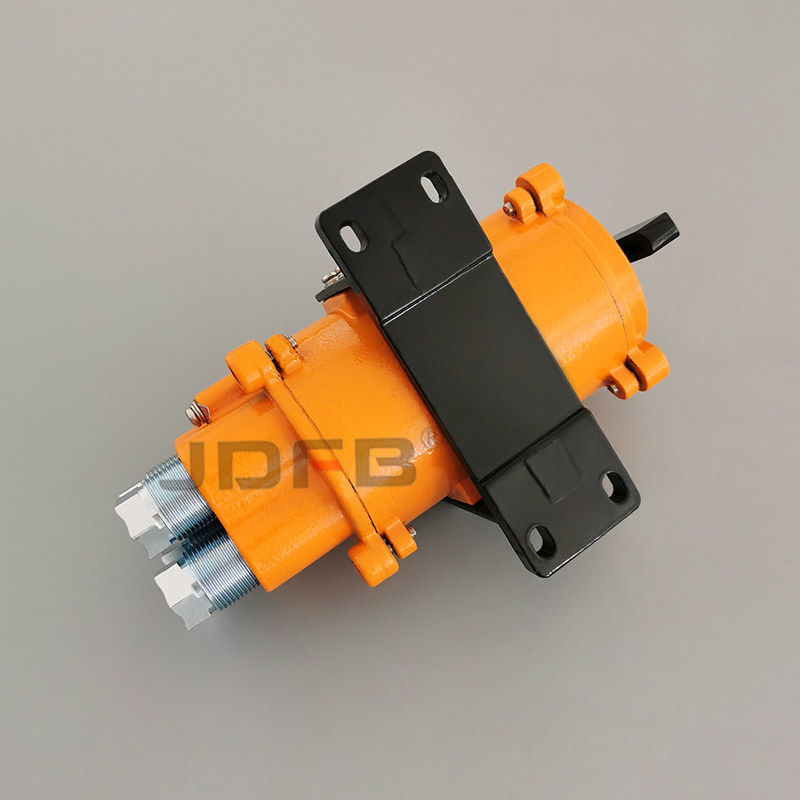

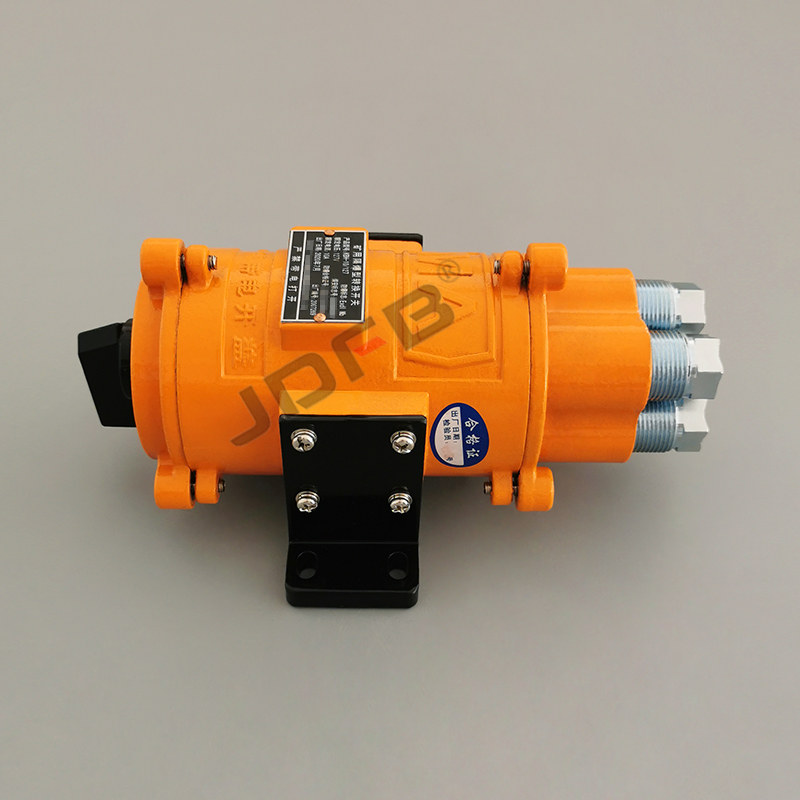

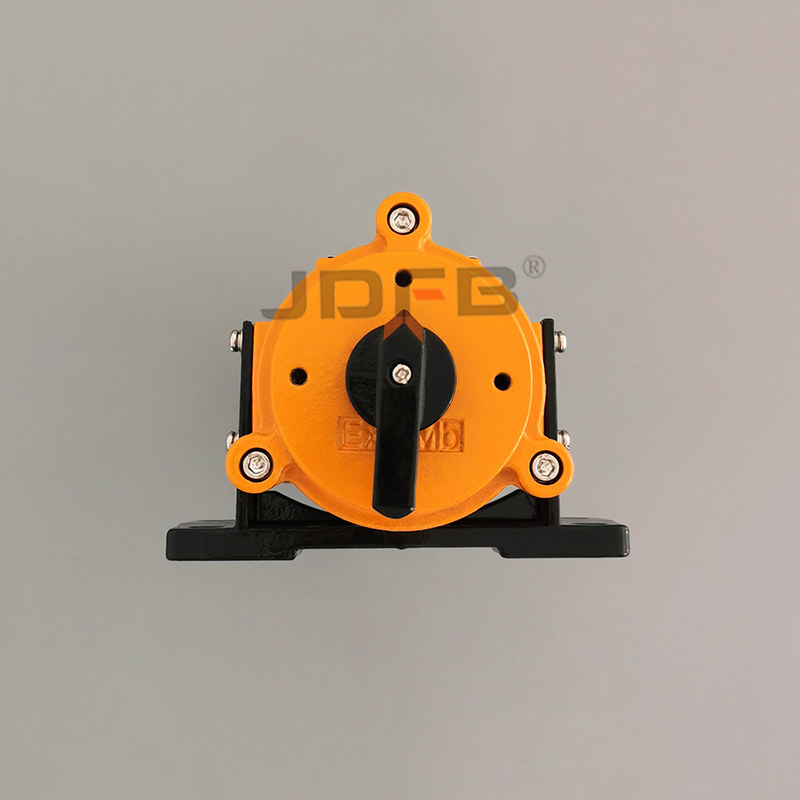

四、产品结构
4.1本产品将QX1-13N1/5.5可逆转换开关装入隔爆外壳中，从而具有控制电路与防爆的功能。
4.2隔爆外壳由壳体、盖、接线腔体等部分组成。可逆转换开关固定在盖上，通过套在开关方轴上与盖之间的隔爆转轴相连接，安全可靠，接线腔共设6根接线柱：L1，L2，L3，D1，D2，D3在壳体内，这些端子与相应接点链接，用户在使用时只需将L1-L3通过引入装置接电源，将D1-D3通过另一引入装置接外电路即可（内部接地应可靠连接）。
五、使用与维护
警告：打开上盖或连接腔时，必须切断电源。
5.1电源线必须与接线柱可靠固定，并保护规定的电气间隙和爬电距离。
5.2产品安装使用时，内外接地必须良好可靠。
5.3维护过程中，隔爆面不应划伤与碰撞，安装时应涂204-1置换型防锈油，以防生锈。
5.4故障分析与处理方法：送电后操作，控制端无反应，先检查接线是否正确；再检查转换开关触点是否接触不良。
六，其他
6.1随同供应产品文件有：防爆合格证、产品使用说明书
6.2产品在运输、贮存过程中均不得受雨水侵袭。产品应置于干燥、空气流通和相对湿度不大于95%，温度不高于+40度，不低于-25度的仓库中
6.3订货时应注明产品型号与产品名称、额定电压、额定功率及订货数量。
