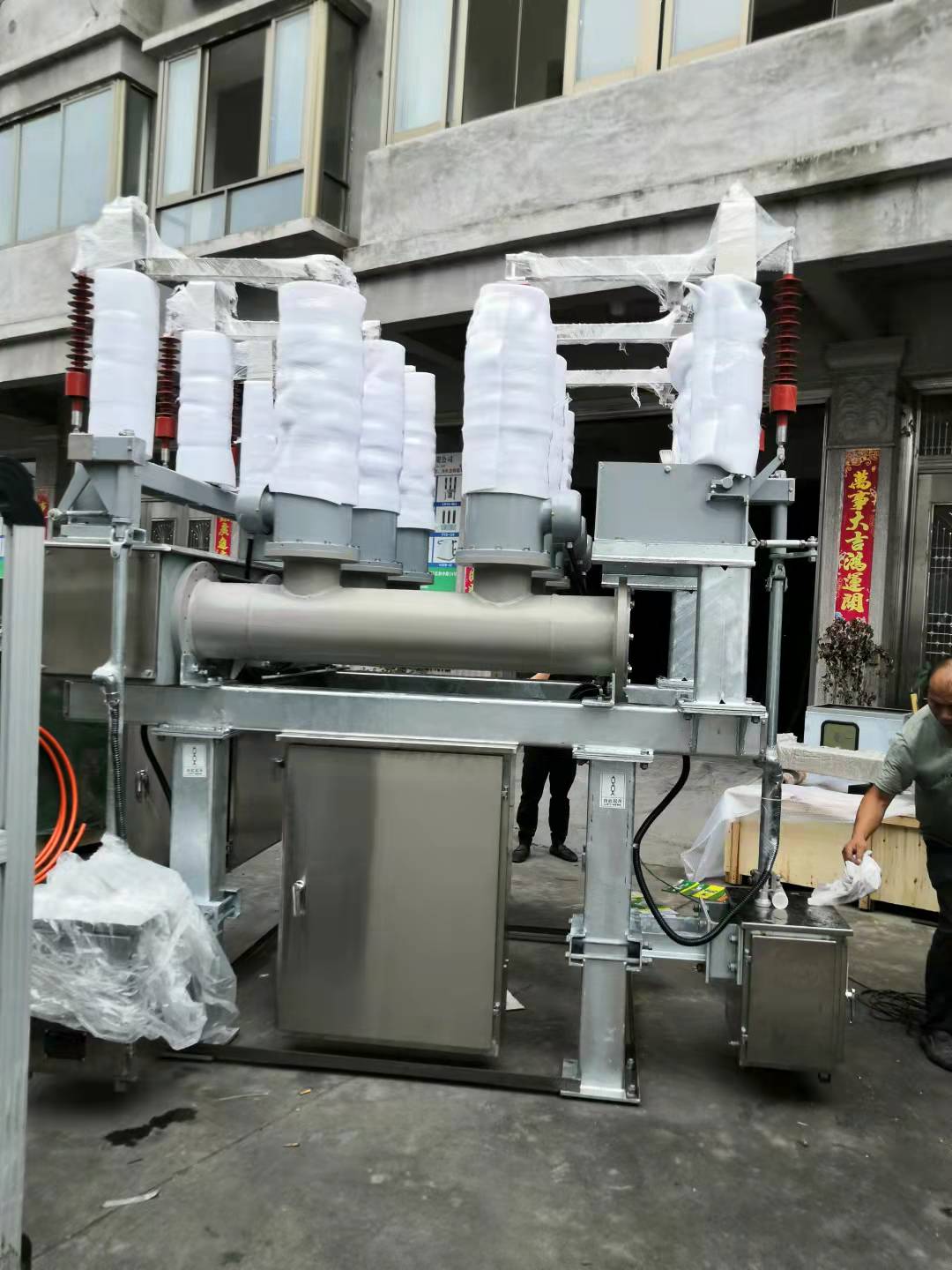

1.1 ZCW10-40.5G/T2500-31.5 敞开式组合电器是采用空气作为外绝缘 SF6 气体作为灭弧介质的成套组合电器。用于三相交流的 40.5kV 输配电系统的控制与保护，亦可用于联络断路器及开合电容器组的场合。适合于用地紧张的城市变电站、企业变电站、山区变电站。该产品具有以下特点：

1）将断路器、隔离开关、接地开关、电流互感器、SF6 电压互感器、避雷器、母线等元件有机的组合在接地的钢结构支架上，结构紧凑。

2）其所占空间只有分体式的 30%-50%，具有节约用地，减少工程造价等显著特点。

3）整个间隔工厂预制，在出厂前完成装配及所有的调试并整体运输到安装现场，极大的缩短安装周期。

4）采用新一代高性能的灭弧室、SF6 电压互感器、复合绝缘子避雷器，基本无维护、可靠性高

5）间隔间工厂预制的自支撑母线，无须钢架和绝缘子。

6）布置灵活，可用于各种接线方式。

1.2 ZCW10 配用优化的自能式灭弧室，CT10-A 弹簧操动机构。

1.3 ZC W10 执行国家标准 G B1984-2014、G B11032-2016、G B1985-2014，并满足国际电工委员会标准IEC62271-100：2017、IEC60099-2014 和 IEC62271-102：2013 及 IEC60694：2002 的要求。其内所配各其

他元件均满足其各自的国标要求。

2 使用环境条件

2.1 本产品为户外产品，亦可用在户内。使用环境条件见下

a. 海拔高度：不超过 2000 米。

b. 环境温度：-30℃ - + 4 0℃ ( 特殊要求 -40℃ - + 4 0℃）。

c. 相对湿度：日平均不大于 95%，月平均不大于 90%（25℃ ）。

d. 风速：不大于 35 米 / 秒。

e. 污秽等级 IV 级，瓷套爬距大于 1450mm（公称爬电距离大于 31mm/kV)。

f. 无易燃、易爆、化学腐蚀及剧烈震动场合。

g. 地震烈度：不超过 8 度。

h. 履冰厚度不大于 10mm。

3 ZCW10-40.5G 主要技术参数见表 1：

3.1 断路器参数

表 2

表1

3.2 隔离开关参数

表 3
