1.模块外观
HD22010-3充电模块的外观如下图所示。
图一-2 HD22010-3充电模块外观
2.前面板

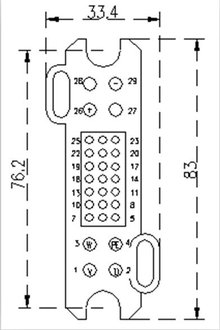

HD22010-3充电模块前面板如下图所示。
图一-3 充电模块前面板
1)LED显示面板
显示模块的电压、电流或告警信息。
由显示切换按钮进行输出电压和电流的显示切换。显示3位数字，电压显示精度为±0.3V，电流显示精度为±0.2A。
出现模块告警时，闪烁显示故障代码。
2)指示灯
模块面板上有3个指示灯，功能见下表。
表一-2 面板指示灯功能
|
指示标识 |
正常状态 |
异常状态 |
异常原因 |
|
电源指示灯(绿色) |
亮 |
灭 |
无输入电压以至模块内部的辅助电源不工作 |
|
保护指示灯(黄色) |
灭 |
亮 |
直流输入电压或输出电压超出正常范围 模块内部过热 模块未完全插好 |
|
故障指示灯(红色) |
灭 |
闪烁 |
风扇故障，不转动 |
3)显示切换按钮
显示切换按钮用于切换LED显示面板的显示内容。如果LED正显示输出电压，按一下该按钮则显示输出电流，再按一下该按钮则又显示电压。
HD22010-3 调压方法以及拨码开关的使用
4)手动调压按钮
面板上嵌入的两个按键用来调整模块在手动状态下的输出电压。按一下左边按钮输出电压降低1V，按一下右边按钮输出电压升高0.5V。注意只有在手动控制方式下，调节此按键才起作用。
