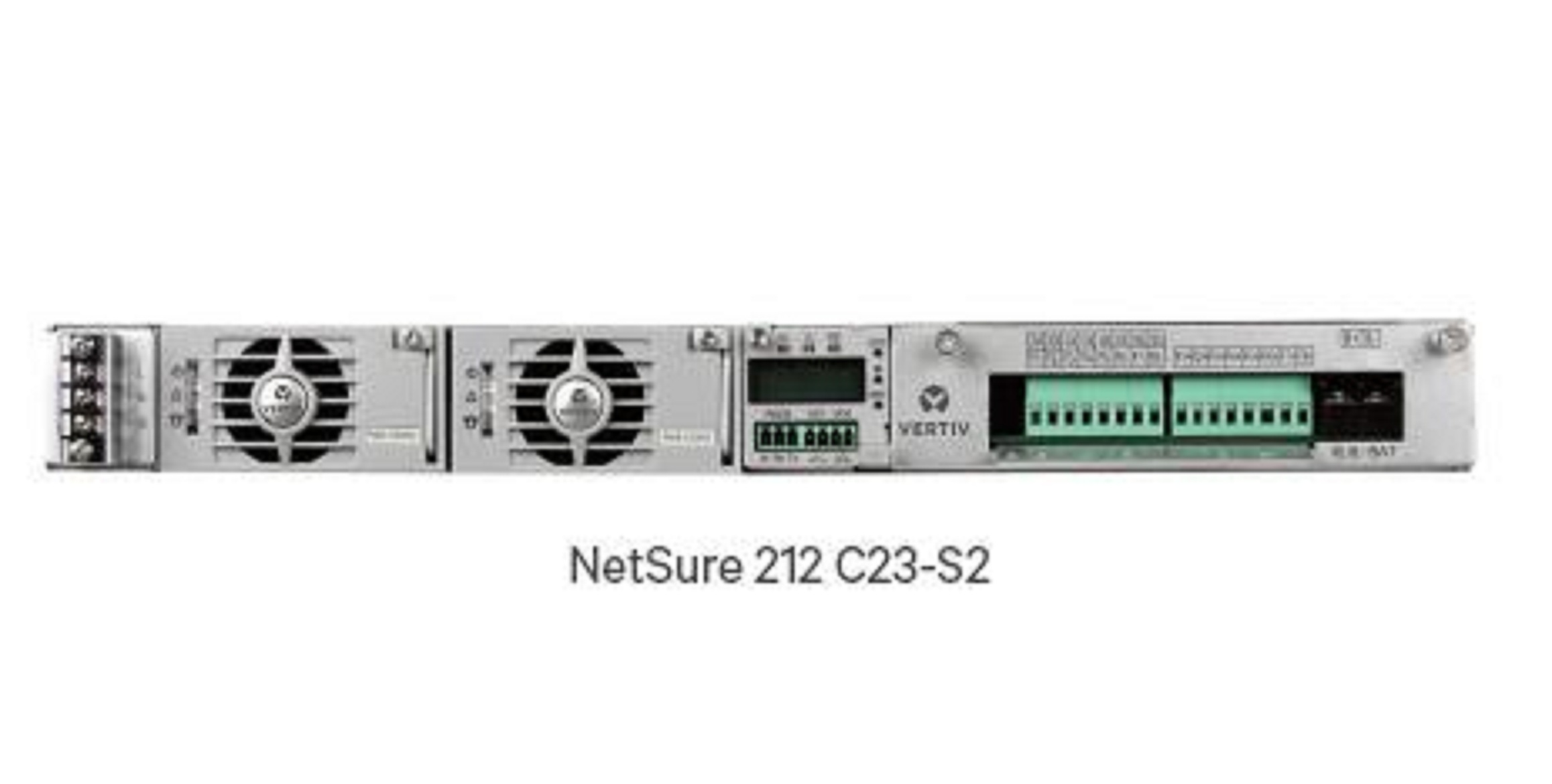

艾默生Netsure211  C23产品简介
1、整流模块  型号：R48-1000配置：1-2个,满配最大40A
2、监控模块  型号：M522B，M523B或M221B标准配置：1个
3、交流配电  交流输入模式：L＋N＋PE/220V
4、直流配电  2路负载空开：  2×32A/1P
(一)、艾默生Netsure211  C23环境条件:
1、工作温度  －5℃～40℃
2、储存温度  －40℃～70℃
3、相对湿度  ≤90％RH
4、海拔高度  ≤2000m（超过需降额使用）
5、污染等级  2级
6、其它  没有导电尘埃和腐蚀性气体，没有爆炸危险
(二)、艾默生Netsure211  C23交流配电：
1、输入相电压  220Vac
2、输入电压范围  90Vac～290Vac
3、输入频率  45Hz～65Hz
4、最大输入电流  单相输入，每个整流模块输入电流≤7A
5、功率因数  ≥0.99
6、过电压等级  Ⅱ级
(三)、直流配电：
1、额定输出电压  －53.5Vdc
2、输出电压范围  －42.3Vdc～－57.6Vdc
3、输出电流  40A
4、稳压精度  ≤±1％
5、效率  ≥90％
6、峰峰值杂音电压  ≤200mV
7、电话衡重杂音电压  ≤2mV
(四)、艾默生Netsure211  C23交流输入告警和保护：
1、交流输入过压告警点  缺省值280Vac±10Vac，监控模块可设
2、交流输入过压告警恢复点  低于过压告警点15  Vac
3、交流输入欠压告警点  缺省值180Vac±10Vac，监控模块可设
4、交流输入欠压告警恢复点  高于欠压告警点15Vac
5、交流输入过压保护点  缺省值305Vac±5Vac
6、交流输入过压保护恢复点  低于交流输入过压保护点10Vac
7、交流输入欠压保护点  缺省值80Vac±5Vac
8、交流输入欠压保护恢复点  高于交流输入欠压保护点15Vac
(五)、艾默生Netsure211  C23直流输出告警和保护：
1、直流输出过压告警点  缺省值57.6Vdc±0.2Vdc，监控模块可设
2、直流输出过压告警恢复点  低于过压告警点0.5Vdc
3、直流输出欠压告警点  缺省值45.0Vdc±0.2Vdc，监控模块可设
4、直流输出欠压告警恢复点  高于欠压告警点0.5Vdc
5、电池保护动作点  缺省值43.2Vdc±0.2Vdc，监控模块可设
(六)、艾默生Netsure211  C23整流模块（R48-1000A）：
1、均流特性
电流范围10％～100％额定电流，不平衡度应优于±5％的输出额定电流值。
电流范围50％～100％额定电流，不平衡度应优于±3％的输出额定电流值
2、输入限功率（45℃）
176Vac～300Vac输入，模块最大输出功率为100％额定功率，即1000W。
90Vac～176Vac输入，模块输出采用线性限功率
输出缓启功能  模块开机瞬间，输出电压可缓慢上升，上升时间可以设置
风扇转速  模块的风扇转速可以自动调节
3、过压保护方式
整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5Vdc±0.5Vdc之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56Vdc～59Vdc（要求比输出电压高0.5Vdc以上，出厂默认值为59Vdc）软件过压保护模式有两种，可以通过后台维护软件选择：1．一次过压锁死模式当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作。2．二次过压锁死模式整流模块软件保护后，关机5s内自动开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位
4、温度限功率  －20℃～45℃，1000W。45℃～75℃，线性降额。75℃以上，0W
(七)、艾默生Netsure211  C23机械参数：
1、电源系统  437×289×132
2、整流模块  40.8×241.1×86.5
3、重量（kg）  电源系统  ≤13
4、整流模块  ≤1.5
四、整流模块：
整流模块故障判断
整流模块常见故障表现有：绿色灯（运行指示灯）灭、黄色灯（保护指示灯）亮、黄色灯闪亮，红色灯（故障指示灯）
亮，红色灯闪亮。
整流模块故障处理方法：
1、绿色灯灭，无告警，无输入输出电压；处理建议：确保有输入输出电压。
2、绿色灯灭，无告警，模块辅助电源坏；处理建议：将异常模块与正常模块更换位置，如果异常模块仍不能正常工作，更换该模块。
3、绿色灯闪亮，无告警，后台监控对模块进行操作。
4、黄色灯亮，模块温度过高，模块过热发生保护；导致原因有：风扇受阻（建议将阻碍风扇运行的物体移走）；风道受阻（建议进风口或出风口有阻碍物移走进风口或出风口的阻碍物）；环境温度过高或有发热源离模块出风口很近（建议降低环境温度或移走发热源）；
5、黄色灯亮，模块保护；导致原因有：模块不均流（检查模块通信是否正常，如果通信不正常，继续检查通信线连接是否正常，如果通信正常而且仍有异常，更换故障模块）；PFC输出过/欠压保护（将异常模块与正常模块更换位置，如果异常模块仍不能正常工作，更换该模块)；交流输入电压超出正常范围（确保交流输入电压处于正常范围）；
6、黄色灯闪亮，模块通信中断，模块通信中断，检查通信线是否正常连接。
7、红色灯亮，模块故障，模块过压（建议拔出模块重新启动，如果继续发生过压保护，更换模块）；模块故障，同一系统上有两个或以上相同ID的模块
