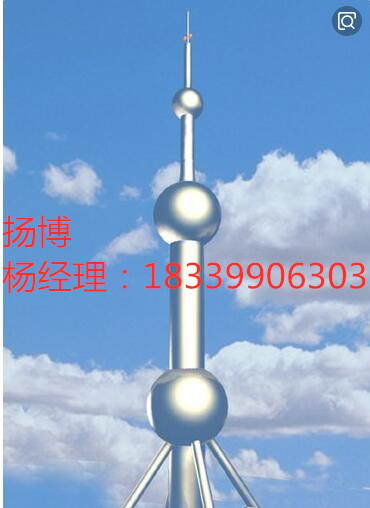

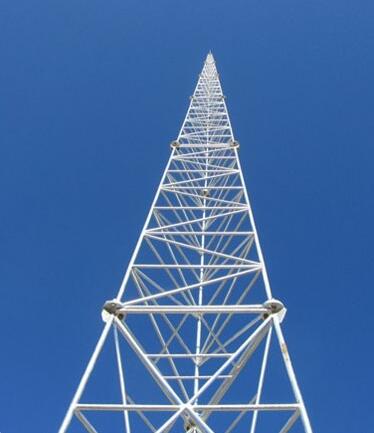

30米避雷塔制作与安装河南扬博防雷工程_河南扬博防雷工程

30米避雷塔制作与安装防雷器河南扬博防雷工程安装与设计

避雷器安装要求
1、在AC供配电系统中，为防止SPD老化短路造成系统故障，SPD安装线路上应有过电流保护器件，并选用有劣化显示功能的SPD；
2、避雷器应尽量安装在被保护设备内，若无法安装在被保护设备内时，必须先将SPD安装在安装盒内，再安装在附近的墙上或靠近被保护设备的其它地方； 3、SPD连接导线长度不宜超过0.5m，接地引线应尽量避免与电源线紧挨平行布设，并宜粗、短、直；
4、当SPD1至SPD2的线距长度小于10米时， SPD2至SPD3的线距长度小于5米时，需要在SPD之间应加装退耦电感；
5、各级电源SPD必须安装在交流配电设备的交流输入端，宜采用凯文接线方式连接（将室内接地汇集线与接地引入线连接处断开，断开处的两端分别单独引线接至SPD的接地端）；
6、SPD和空气开关与35mm的标准导轨可靠固定，电源一级SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2；电源二级SPD连接导线线经不得小于10mm2,接地导线线径不得小于16mm2；电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2；信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2；
7、电源SPD应以最短、直路径接地，SPD的接地线应避免出现“V”形和“U”形弯，连线的弯曲角度不得小于90°，且接地线必须绑扎固定好，松紧适中；
8、SPD连接线的走线要美观，特别是直线、转弯、连接头，保证SPD整洁美观，连接牢固可靠；
9、SPD安装完毕后，须由施工单位技术主管再次检查确认，保证SPD安装正确、可靠，SPD的接地要求应小于4欧姆；如整个防雷系统采用共用接地时，其冲击接地电阻要求应该≤1欧姆；
三、独立人工接地装置解决方案：
1、接地电阻值要求R≤4Ω；
2、接地体应离建筑物3-5m左右设置；当受地方限制时可适当减小。
3、水平和垂直接地体应埋入地下0.6m左右，垂直接地体长2 m，每隔3-5m设置一个垂直接地体。
4、垂直接地体采用50×50×5×2000mm的热镀锌角钢，水平接地体则选40×4mm的热镀锌扁钢；
5、在地网焊接时，焊接面积应≥6倍接触点，且焊点做防腐蚀防锈处理；
6、独立接地铜排与独立人工装置做有效焊接，并作防腐蚀、防锈处理；
7、土壤导电性能差时采用敷设降阻剂法，使接地电阻≤4Ω；
8、回填土必须是导电状态较好的新粘土；
9、防直击雷的人工接地体距建筑物出入口或人行道当小于3米时：1、水平接地体局部深埋不应小于1米。2、水平接地体局部应包绝缘物，可采用50-80mm厚的沥青层。3、采用沥青碎石地面或在接地体上面敷设50-80mm厚的沥青层。 (10)预留接地测试点。回填土焊接点 1M 2M水平接地体垂直接地体降阻剂填充（土壤导电性能差时）
