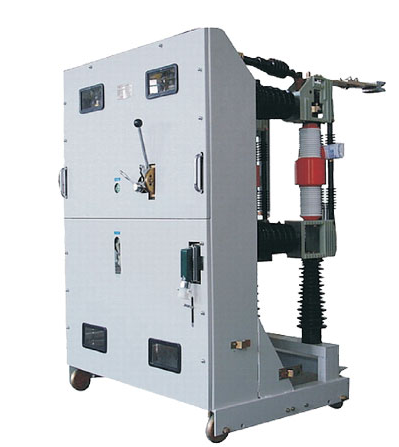

ZN39-40.5图片外形图采用空气与有机材料复合绝缘结构，设计紧凑，重量轻。 可配美国Cutler-Hammer公司的真空灭弧室和国产ZMD真空灭弧室，两种灭弧室采用纵磁场灭弧，低截流，非对称开断性能好。 简单的弹簧操作机构，10000次操作免维护
详细说明：佳吉电气专业生产
ZN85-40.5 ZN85-40.5
ZN85-40.5 ZN85-40.5
ZN85-40.5 ZN85-40.5
使用环境条件
海拔高度：不超过2000米；
环境温度：上限为+40℃，下限为+15℃；
相对湿度：日平均值不大于95％，
月平均值不大于90％；
地震烈度：不超过8度；
没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。
超出上述环境条件时，请用户与制造厂共同协商。
结构特点
断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。
采用空气与有机材料复合绝缘结构，设计紧凑，重量轻。
可配美国Cutler-Hammer公司的真空灭弧室和国产ZMD真空灭弧室，两种灭弧室采用纵磁场灭弧，低截流，非对称开断性能好。
简单的弹簧操作机构，10000次操作免维护。
主要技术参数
项目单位数据
额定电压kV40.5
1min工频耐压（有效值）kV95
雷电冲击耐压（峰值）kV185
额定频率Hz50
额定电流A1250 1600 2000
额定短时耐受电流kA25 31.5
额定峰值耐受电流kA63 80
额定短路持续时间s4
额定短路开断电流kA25 31.5
额定短路关合电流kA63 80
额定操作顺序 O-0.3s-CO-180s-CO
开断时间ms＜80
额定短路开断电流开断次数次20
单个电容器组开断电流A630
背靠背电容器组开断电流A400
额定操作电压V-110/～110 -220/～220
