一、绝缘橡胶板特点：物理机械性能良好，具有优良的绝缘性能，可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。通过43KV测试，正常工作在660V的状态下。弹性强、绝缘性能优越,表面有光泽。
二、用途：适用于电子场所工作台和地面的铺设，电站、变电所地面的铺设和装设
三、绝缘橡胶板检验标准：（以8mm绝缘橡胶板为例）
1.外观：1）斑痕深度和高度没有超过胶板厚度公差 2）气泡每平米内，面积小于1cm的气泡不超过5个，任意两个气泡间距离不小于40mm。 3）杂质深度及长度不超过胶板厚度的1/6 4）边沿不齐或海面状宽度不超过10mm，长度不超过胶板总长的1/10 5）没有裂纹
2.硬度（邵尔A）：55-70
3.拉伸强度及扯断伸长率： 1）拉伸强度（Mpa）≥5.0 2）扯断伸长率≥250%
4.定伸（150%）永久变形≤25%
5.热空气老化（70℃*72h）：拉伸强度降低率≤30%
6.吸水性≤1.5%
7.电绝缘性能试验： 1）耐电压试验：25KV（有效值），保持1min，应无击穿现象 2）击穿电压试验≥35KV（有效值）
四、绝缘胶板的分类：

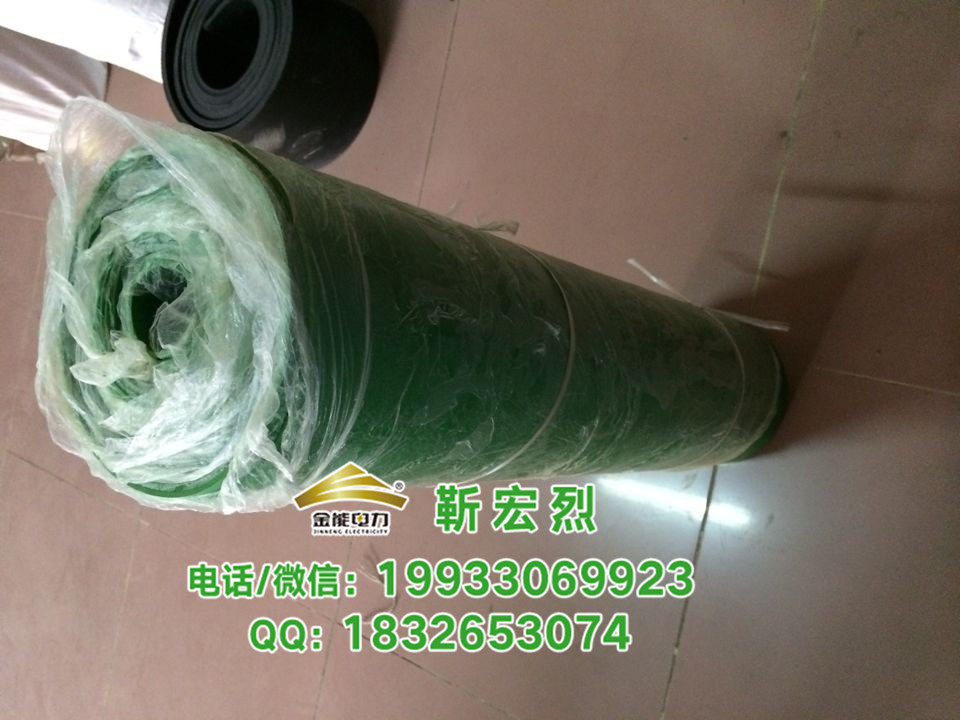

（1）、按颜色分为：红色绝缘胶板、黑色绝缘胶板、绿色绝缘胶板、灰色绝缘胶板
（2）、按电压等级分为：5KV、10KV、15KV、20KV、25KV、30KV、35KV
（3）、按厚度可分为：3mm、5mm、8mm、10mm、12mm
（4）、按名称可分为：绝缘胶板，绝缘胶垫，绝缘板，绝缘毯，绝缘橡胶板
五、选型配置表：
不同电压等级的使用环境应选用不同厚度的绝缘胶垫。
|
电绝缘性能试验 |
胶垫厚度 |
工频耐压实验要求时间 |
工频耐压实验标准值 |
工频耐压实验实测时间 |
工频耐压实验实测值 |
|
10KV |
5mm |
1分钟 |
10KV |
2分钟 |
≥15KV |
|
15KV |
6mm |
1分钟 |
10KV |
2分钟 |
≥15KV |
|
25KV |
8mm |
1分钟 |
25KV |
2分钟 |
≥30KV |
|
35KV |
10mm |
1分钟 |
35KV |
2分钟 |
≥35KV |
|
35KV |
12mm |
1分钟 |
35KV |
2分钟 |
≥35KV |
