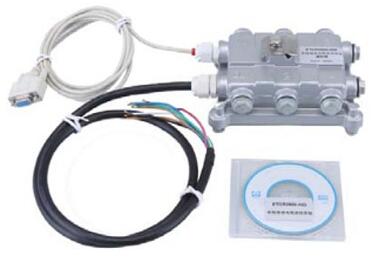

DS4100接地电阻在线监测系统_接地电阻在线监测

产品概述：
DS4100接地电阻在线监测系统是德试电气十多年致力于“接地电阻检测技术研究”的又一高新技术产品，接地电阻在线监测仪专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测。
接地电阻在线监测系统采用RS232、RS485有线通信或GSM无线通信传输数据，实现远程在线监测。检测仪内置传感器与电路板防雨防尘，确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。
接地电阻在线监测系统适用于输电线路杆塔接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；电气设备接地等。
主要特点：
1、接地电阻在线监测系统可以时时显示被测接地电阻值
2、可以设置自动监控记录时间，间隔记录时间为1～200小时，记录数据自动存储报表，方便历史查询、分析监测点接地阻值的变化情况。
3、接地电阻在线监测系统LCD直接显示被测值，还可以通过检测仪设置报警临界值，具有声光报警指示，非常适合于无需组建网络时独立安装使用。
主要技术参数：
功能回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测
CT 结构开合式
电源检测仪：6VDC～9VDC，50mA Max.
有线网络通讯器：6VDC，30mA Max.
无线网络通讯器：9VDC，150mA Max.(内置GSM模块)
电阻量程 0.01Ω～200Ω
分辨率 0.001Ω
精度 ±2%rdg±3dgt(20℃±5℃，70%RH以下)
CT尺寸 56mm×26mm
溢出指示显示值大于200Ω时，系统软件和LCD显示“OLΩ”符号
连接线 1条，长1米(5芯线)
接线标识红/棕色---电源输入正；黑色---电源输入地；
蓝色---RS485信号正；灰色---RS485信号负；
白---屏蔽地；
(电源输入地与屏蔽地可以短路连接)
通讯方式有线网络：RS232、RS485通信协议
无线网络：RS232、RS485、GSM通信协议
网络点数有线网络：1～255个接地点，可扩展
无线网络：1～100个接地点，可扩展
通讯距离有线网络：约1500米，可扩展
无线网络：不限制
报警指示检测仪声光报警和系统软件报警指示
报警设置检测仪面板设置或系统软件设置
数据显示 4位LCD直接显示，系统软件显示
LCD尺寸 47mm×28.5mm
外形尺寸检测仪：119mm×118mm×76mm
有线网络通讯器：140mm×105mm×75mm
无线网络通讯器：230mm×160mm×105mm
质量检测仪：1000g；有线网络通讯器：650g；无线网络通讯器：1300g
工作温湿度 -20℃～55℃；20％RH～90％RH
温湿度误差不超过5%
换档全自动换档
地线干扰电流应避免
外部磁场＜40A/m
外部电场＜1V/m
单次测量时间约0.5秒
工作电流检测仪：50mA Max.
有线网络通讯器：30mA Max.
无线网络通讯器：150mA Max.
安装接地引下线需穿心通过检测仪中心孔
防护等级 IP56
供电方式外部提供电源

DS4100接地电阻在线监测系统
