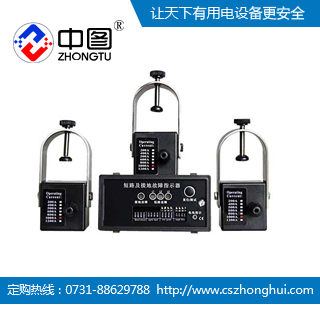

面板式SFI-2B1O故障指示器SFI-2B1O
产品品牌：中图
产品类型：面板型故障指示器
产品型号：SFI-2B1O
一、SFI-2B1O产品概述
中汇SFI-2B1O面板型故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱 变上，用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。线路发生故障，工作 人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。同时，报警信息可实时发送 到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅 速确定故障区段并找出故障点。 缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。
二、SFI-2B1O技术参数：
l 适用电压等级： 6-35KV
l 适用负荷： 0-600A
l 适用导线电流： I≤1000A
l 适用导线线径： 25mm2≤d≤400mm2
l 动作复位时间： 10S、6、12、24、48小时可选
l 使用环境温度： -400C≤T≤+750C
l 接地故障启动值： ≥10A 误差±10%；出厂设定为A
l 短路故障启动值： 3A~2000A 误差±10% 出厂设定为20A
l 指示器外形尺寸：98*49*79mm （长X宽X深）
l 面板上开孔尺寸：92.5*43.5mm（长X宽）
三、SFI-2B1O电磁兼容性(EMC)
1、短路报警指示：短路传感器在工作中检测线路的电流，当线路发生短路故障时电流达到或超过短路电流的整定值时，主机接收到此信号后，产生相应的报警指示信号。
2、接地报警指示：接地传感器在工作中检测线路的零序电流，当线路发生接地故障时接地电流达到或超过接地电流的整定值时，接地传感器发出报警信号中，通过导线（光纤）传输到主机，主机接收到此信号后，产生相应的报警指示信号。
3、低电压报警指示：主机采用电池供电，当电池电压低于正常工作电压时，将产生电压报警指示，以提醒工作人员更换电池。
4、自动复位：当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动进行复位。
5、人工复位：当指示器产生报警后，可通过按下指示器主机面板上的“复位/测试”按钮保持2秒解除报警。
6、自动化：指示器产生相应的报警指示信号后，可将报警信号输出远传。指示器也可接收远方的复位信号，对指示器进行远程复位操作。
四、SFI-2B1O注意事项
1、清除故障时，按复位按钮2秒钟就可清除；
2、更换电池后要按复位按钮，指示器就进入正常状态。
