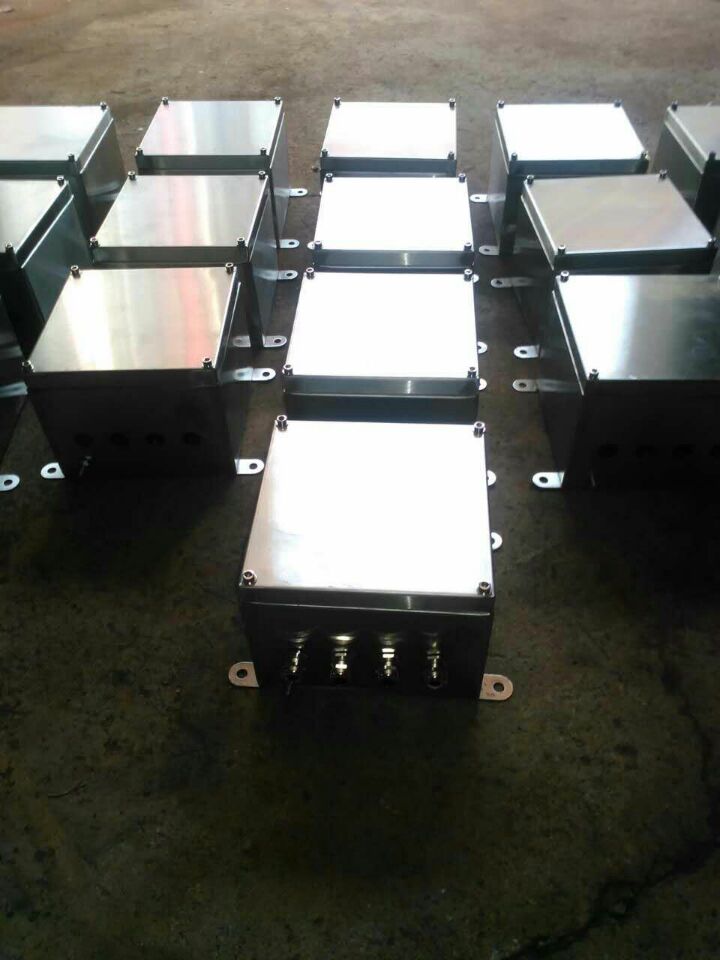

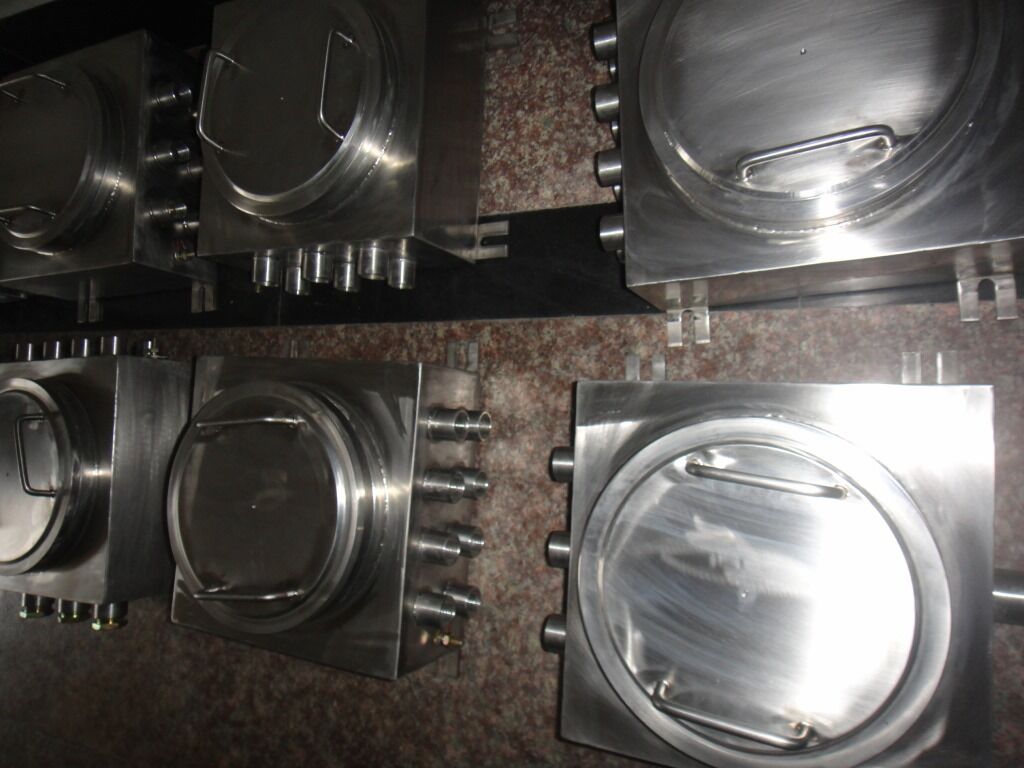

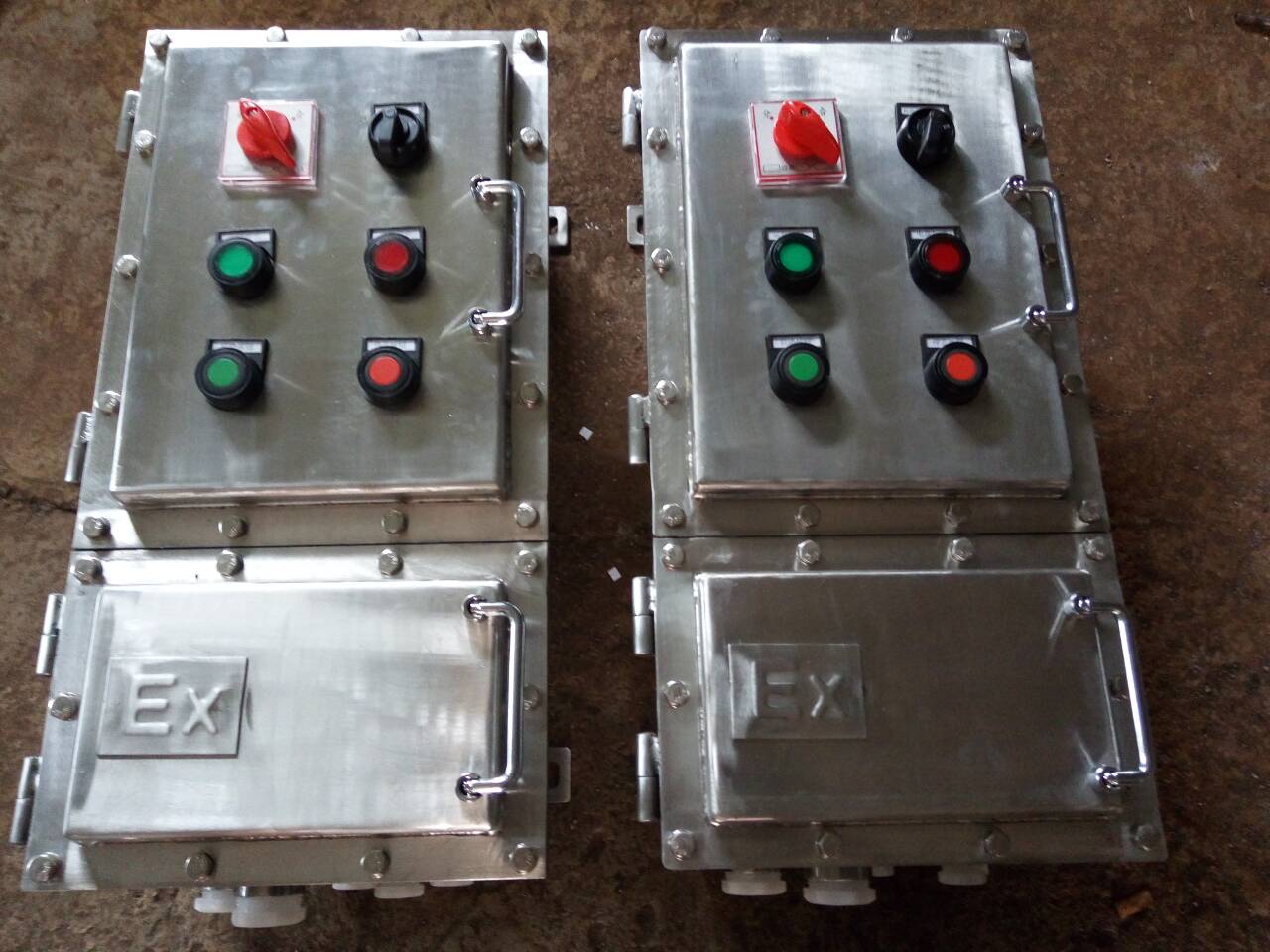

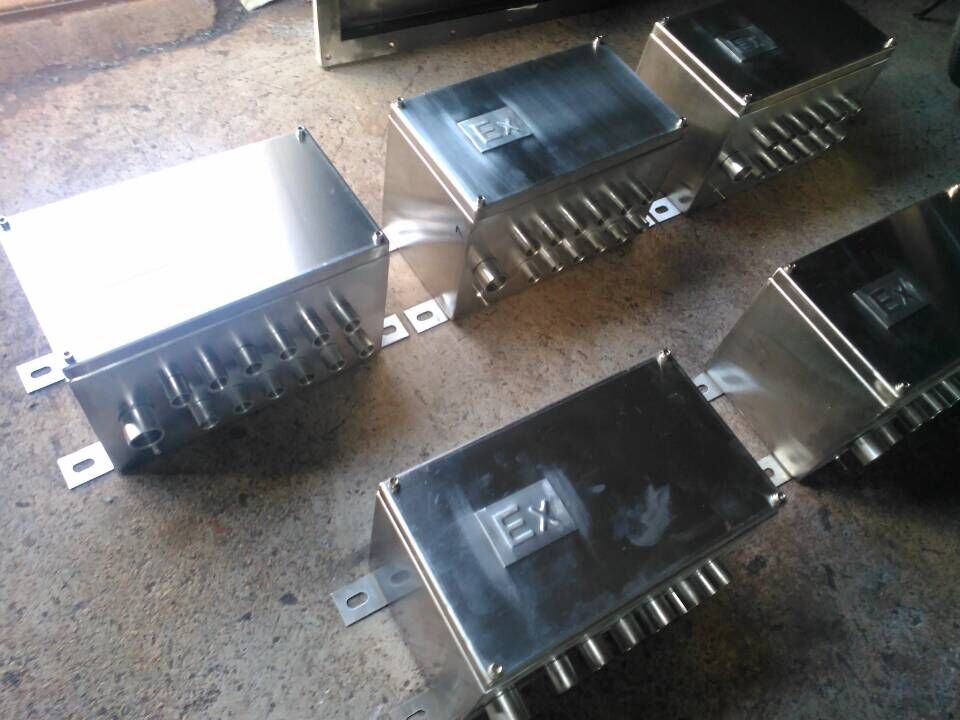

304不锈钢防爆操作箱适用范围

适用于ⅡA、ⅡB、IIC类爆炸性气体环境；

适用于爆炸性气体夹杂温度：T1~T6；

注：请求IIC类或户外使历时请说明

304不锈钢防爆操作箱产品特点

本系列产物外壳采纳SS304不锈钢钢板经裁剪，车铣，抛焊等工艺而成，外型雅观，防强腐化。可按照请求特制电流表量程由用户指定..

产物出厂铭牌上只表现总单位形式，各分单位代号为定货参考.

合适GB3836-2000,IEC60079尺度请求.

购买流程

1、联系在线客服或拨打15658605551咨询产品信息

2、议定型号，数量，付款方式（汇款、代收）、运输及售后服务

3、传真方式签订购销合同

4、双方按合同约定履行责任和义务

由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。

同时防爆仪表箱也称防爆仪器箱 。由于防爆仪表箱产品变化种类多，质量要求严格，

用户在选购时要仔细斟酌。如上海合荣防爆电器有限公司生产的防爆仪器箱，具有设计合理、

结构坚固、外形美观等特点，是各种防爆仪器箱首选的理想箱体。

不锈钢防爆操作箱适用场所：

1.1区、2区或20区，21区，22区危险场所。

2.II类爆炸性气体环境或可燃性粉尘环

3.户内，户外（IP65）

304不锈钢防爆操作箱产品特点：

1.不锈钢板折弯成型，采用气体保护焊接后，表面喷塑，外形美观。

2.具有良好的防尘，防水等性能，防护等级可达IP65以上。

3.可根据用户要求定制外形及结构。

4.内装开关、按钮、指示灯、仪表等防爆Ex元件。

5.挂式立式均可。

6.钢管或电缆布线。

主要技术参数：

额定电压：220/380V

额定电流：6，10，16A

使用类别：AC-3   AC-4

防爆标志：Exed IICT6   Exed IIBT6

防腐等级：  WF1

下料：采用剪板机、等离子切割机等设备按图纸要求下料。

折弯：采用折弯机成型。

焊接：采用交流弧焊机（或交直流氩弧焊机）焊接，保证焊接的密封性。

抛光：对焊接好的产品外表及内腔焊接处进行毛刺修整。或对隔爆面采

用高精度平面磨床加工，保证隔爆面的精度。

钻攻：采用特制的专用钻、夹模，钻攻塑料壳体上的元件安装孔、

进出线孔。每个单元产品均有整套的加工制造的工装钻、

夹模工具及产品加工工艺文件。

酸洗、磷化：对产品表面进行清洁处理，确保表面质量。

喷塑：采用国内先进的“高压静电喷涂"工艺，提高塑层附着力，

防腐性能显著提高。（不锈钢制品无需着色）

装配：严格按“装配操作规程"及“产品装配作业指导书"进行装配。

检验：严格按国家相关标准及“产品检验指导卡片"进行检验，

本单位产品在制造时，各工序均有专职质量检查员进行过程质检，

各项检验报告均记录在案并入档保存，保证质量控制的追溯性。

详解：

执行标准：GB3836.1、GB3836.2、GB3836.

额定电压： 220V/380V

支路额定电流：16A、20A、25A、32A、40A、50A、63A

防护等级：IP65

防腐等级：WF1 *WF2

总开关配置：小型断路器或塑壳断路器

支路开关配置：1P或2P系列开关以及各种带漏电保护功能

进出线口方向：下进下出或下进上出

安装方式：挂式或立式

使用与维修

5.1安装时，将接线腔盖和引入装置打开，根据电缆的外径选择合适的密封圈内径尺寸，然后把电缆依次穿过引入装置的压紧螺母、垫圈和密封圈接至接线腔，紧固压紧螺母使电缆密封，不引入电缆的引入装置用堵棒代替电缆，并固定好压紧螺母。把导线接至接线端子的相应位置上，接好接地线，合上盖，紧固好螺栓。以上各项检查无误后即可使用。

5.2 控制箱不得随意拆卸，维修时先断开前级电源后，才能开盖维修，维修时不得损坏隔爆面，维修后隔爆接合面清理后涂204-1防锈油，将盖合好后，各部分螺栓（钉）紧固后才能使用。
