BXS系列防爆检修电源插座箱（以下简称插座箱），适用于II类B级或C级，T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区，用于交流50Hz、额定电压220或380V的线路中，用于控制三相异步电动机的起动、停止，也可用于远距离控制电动机，具有过载、短路保护功能。

    1．2、工作条件

    a． 海拔不超过2000m；

    b． 周围空气温度不高于+40℃，不低于-5℃,24小时内平均值不超过+35℃；

    c． 周围空气相对湿度不超过95%（+25℃）；

    d． 在无破坏绝缘的气体或蒸气的环境中；

    e． 污染等级：3级；

    f． 安装类别：II、III类；

    g． 用于户外的配电箱，太阳最大辐射1120W/㎡，降雨强度6mm/min；

    h． 无显著摇动和剧烈的冲击振动的地方；

    2、 结构与特点

    本插座箱是按照GB3836.1-2000《爆炸性气体环境用电气设备第一部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第二部分：隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备第三部分：增安型“e”》标准设计制造，经国家指定检验机关检验合格，并颁发防爆合格证。

    A、外壳采用铸铝合金压铸成型，表面喷塑。主腔采用隔爆型结构，接线腔增安型结构。内可选配断路器、Ex防爆信号灯等。插座箱采用模块化设计，各种回路可以自由组合，电器元件选型可由用户而定，其结构紧凑、外形美观。进出线采用钢管或电缆布线均可，进出线口方向可由用户要求而定。

    B、非标插座箱：外壳采用钢板焊接成型，表面喷塑。分主腔和接线腔，均采用隔爆型结构，内可选装高分断断路器、信号灯等元件，通过操作壳盖上的手柄实现分合，动作性能可靠，并设有分合显示信号灯。进出线采用钢管或电缆布线均可，进出线口方向及内部元件可由用户要求而定。

BXX53系列防爆移动检修电源插座箱适用范围

1．1区、2区危险场所。

2．IIA、IIB、IIC类，温度组别为T1-T4的气体环境。

3．适用于可燃性粉尘场所。

4．户内、户外均可。

BXX53系列防爆移动检修电源插座箱型号含义

BXX 53-□/□□□□□□□□□□

 WF1：户外防中腐蚀

出线口螺纹规格

出线口数

出线口方向：D为上方，X为下方

进线口螺纹规格

进线口数

进线口方向：D为上方，X为下方

总开关电流

K：主回路带总开关（不带不注）

支路电流

设计序号

动力

照明

防爆配电箱

BXX53系列防爆移动检修电源插座箱产品特点

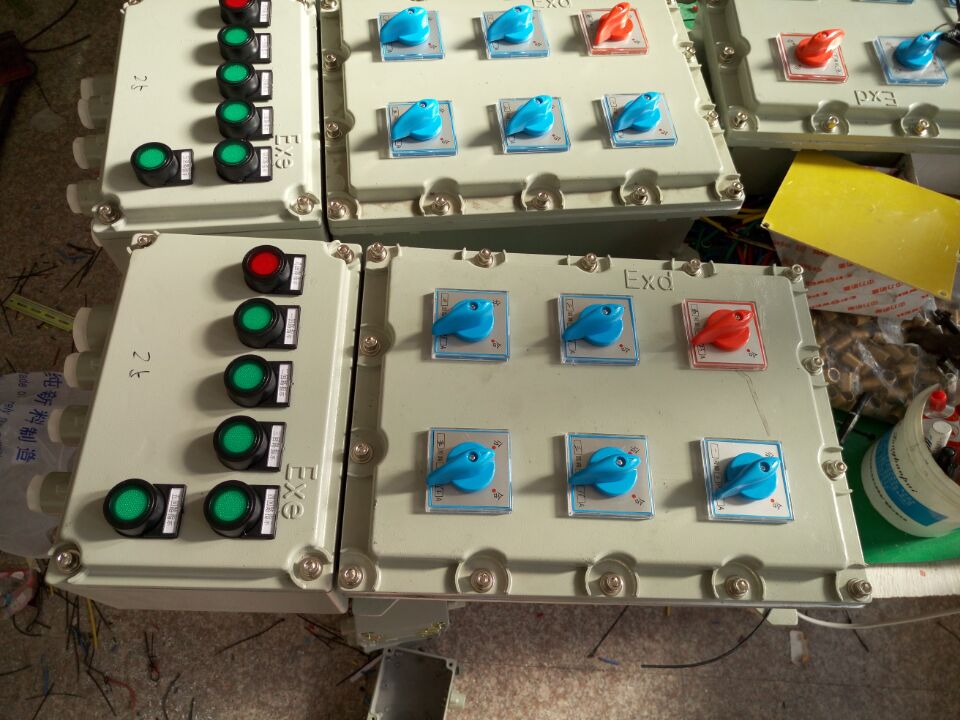

1． 本产品采用隔爆型结构，分电器主腔和接线腔，主腔内装有用户要求的各种电器元件，接线腔内装有接线端子和防爆插接装置。

2． 外壳采用优质SS304不锈钢板数控折弯成形后，采用气体保护焊机自动焊接，焊缝美观、变形小、整体外形美观亮丽。隔爆面上采用大型数控雕铣机铣有“O”形密封槽，嵌有耐油耐老化的进口密封圈，使柜体整体具有较高的防水防尘能力，防护等级可达IP65以上。

3． 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好。

4． 所有紧固件均采用抗强腐蚀的SS304不锈钢紧固件。

5． 钢管或电缆布线均可。

6． 可根据用户要求特制。

BXX53系列防爆移动检修电源插座箱主要参数

BXX53系列防爆移动检修电源插座箱
