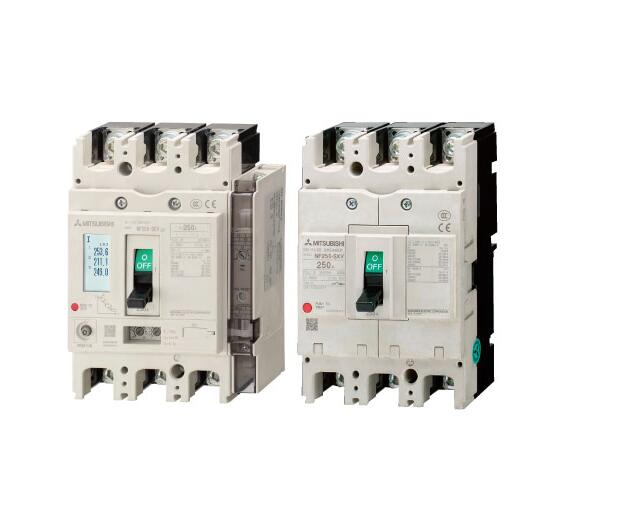

三菱 塑壳断路器；NF250-HXV 3P 250A订 货 号 ：1110009806商品型号：NF250-HXV 3P 250A
万能式断路器常见故障检修
(1)因欠压脱扣器失电而使智能断路器不能合闸。电压过低或欠压脱扣器线圈失电故障，都会导致断路器跳闸而不能重合闸。以下情况会引起欠压脱扣器线圈失电。
①保护回路熔断器熔断，如RT14，造成回路不通，欠压脱扣器的脱扣线圈失电；
②闭合按钮、继电器接点、断路器辅助触头等接触不良，元件损坏，均可能导致回路不通，脱扣线圈失电；
③回路中的连接导线断线、压接螺丝松动松脱，也会导致回路不通，脱扣线圈失电；
④由于欠压脱扣器的线圈长期处于通电工作状态，环境污染和衔铁吸合不灵活或铁芯和衔铁之间空气隙过大，都易使电流过大导致脱扣线圈发热烧毁，失去脱扣线圈功能。
上述故障通过观察和简单检查测试就可做出判断，所以一旦发现故障点就应及时排除，如接点松脱要紧固，元件损坏和线圈烧毁即需更换。
(2)机械系统故障，造成断路器不能合闸
断路器操作机构经多次跳闸和合闸后，机构严重磨损，可能会出现以下故障。
①电动机传动机构磨损，如ME开关的蜗杆、蜗轮受损，不能驱动断路器的操作机构再扣、合闸。
②自由脱扣机构磨损，使断路器再扣困难，易脱扣，有时勉强扣住，遇振动则自行脱扣；再扣后，一合闸就滑扣。这时应旋转调节螺钉，调整脱扣半轴与跳扣的相对位置，使其接触面积在2.5mm2左右，必要时更换相应的零部件。
③操作机构储能弹簧故障。操作机构的开断储能弹簧在多次拉伸后松弛或失去弹性，闭合力变小，合闸时，万能断路器的四连杆机构无法推到死点位置，机构不能自保持在合闸位置，因此，断路器也不能正常闭合。必须更换储能弹簧。
④万能断路器的操作机构不灵活，有卡滞现象。由于该类智能断路器不是全封闭式，若不慎将螺丝、螺母等异物遗落在操作机构中，使断路器操作有卡滞现象，会影响合闸；另外，转动和滑动部分缺少润滑油脂，操作机构的开断储能弹簧稍有变形，智能断路器也会合不上闸。因此有类似故障时，除检查操作机构中有无异物，并且要对转动和滑动部位注入润滑油。
NF125-LXV 3P 125A
NF125-LXV 3P 16A
NF125-LXV 3P 20A
NF125-LXV 3P 30A
NF125-LXV 3P 32A
NF125-LXV 3P 40A
NF125-LXV 3P 50A
NF125-LXV 3P 63A
NF125-LXV 3P 80A
NF125-LXV 4P 100A
NF125-LXV 4P 125A
NF125-LXV 4P 32A
NF125-LXV 4P 40A
NF125-LXV 4P 63A
NF125-SEV 3P 32-63A
NF125-SEV 3P 63-125A
NF125-SEV 4P 63-125A
NF125-SGV 2P 16-20A
NF125-SGV 3P 20-25A
NF125-SGV 3P 25-32A
NF125-SGV 3P 32-40A
NF125-SGV 3P 35-50A
NF125-SGV 3P 45-63A
NF125-SGV 3P 56-80A
NF125-SGV 3P 70-100A
NF125-SGV 3P 90-125A
NF125-SGV 4P 90-125A
NF125-SGW RE 3P 75-125A
NF125-SGW RT 4P 40-63A
NF125-SV 2P 40A
NF125-SV 2P 80A
NF125-SV 3P 100A
NF125-SV 3P 75A
NF125-SV 3P 80A
NF125-SXV 2P 100A
NF125-SXV 2P 125A
NF125-SXV 2P 20A
NF125-SXV 2P 32A
NF125-SXV 2P 40A
NF125-SXV 2P 50A
NF125-SXV 2P 63A
NF125-SXV 2P 80A
NF125-SXV 3P 100A
NF125-SXV 3P 125A
NF125-SXV 3P 16A
NF125-SXV 3P 20A
NF125-SXV 3P 30A
NF125-SXV 3P 32A
NF125-SXV 3P 40A
NF125-SXV 3P 50A
NF125-SXV 3P 60A
NF125-SXV 3P 63A
NF125-SXV 3P 80A
NF125-SXV 4P 100A
NF125-SXV 4P 125A
NF125-SXV 4P 32A
NF125-SXV 4P 40A
NF125-SXV 4P 50A
NF125-SXV 4P 63A
NF125-SXV 4P 80A
NF1600-SEW 3P 800-1600A
NF1600-SEW 4P 1600A
NF160-HGV 3P 125-160A
NF160-HGW 4P RT 125-160A
NF160-HXV 3P 125A
NF160-HXV 3P 150A
NF160-HXV 3P 160A
NF160-HXV 4P 160A
NF160-LGV 3P 125-160A
NF160-LXV 3P 125A
NF160-LXV 3P 150A
NF160-LXV 3P 160A
NF160-LXV 4P 125A
NF160-LXV 4P 160A
NF160-SGV 3P 125-160A
NF160-SXV 2P 125A
NF160-SXV 3P 100A
NF160-SXV 3P 125A
NF160-SXV 3P 150A
NF160-SXV 3P 160A
NF160-SXV 3P 63A
NF160-SXV 3P 80A
NF160-SXV 4P 160A
NF250-CV 3P 150A
NF250-CV 3P 175A
NF250-CV 3P 225A
NF250-HDVA 4P 125A DC1000V
NF250-HDVA 4P 250A DC1000V
NF250-HEV 3P 125-250A
NF250-HEV 3P 80-160A
NF250-HGV 2P 175-250A
NF250-HGV 3P 125-160A
NF250-HGV 3P 140-200A
NF250-HGV 3P 175-250A
NF250-HV 3P 125A
NF250-HW 3P 150A
NF250-HXV 3P 125A
NF250-HXV 3P 175A
NF250-HXV 3P 200A
NF250-HXV 3P 225A
