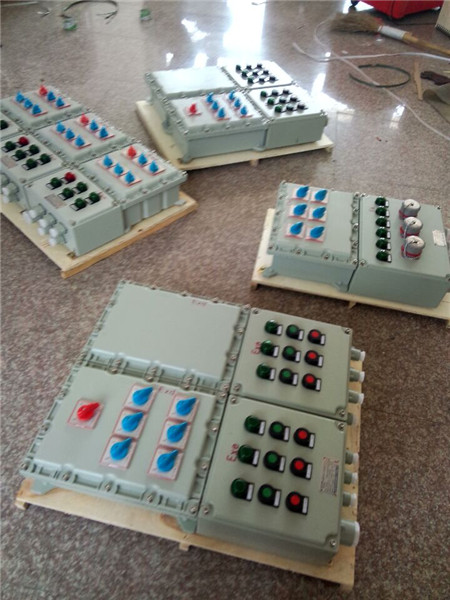

CBP51防爆配电箱/BEP56防爆配电箱内装CN65、NC100H高分断小型断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途；外壳材质可为各种牌号的不锈钢板，采用自动保护气体焊焊接，焊接后表面经过特殊的抛光工艺处理，外形美观、表面不锈钢光泽亮丽，适用于各种强腐蚀环境。
CBP51防爆配电箱/BEP56防爆配电箱采购人员须知
1.如有相关图纸请提供，方便我公司技术工程师依据图纸设计本产品
；如没有相关产品图纸可依照以下相关内容来确认产品信息；
2.产品相关型号；
3.被控制相关设备电机功率的大小，工作电压；
4.内部元件要求（如德力西、正泰、人民、常熟、施耐德、ABB等）用户可选择；
5.若配置总开关，请特别说明；总开关或分开关若配漏电保护功能、若采用塑壳式开关，请特别说明；
6.安装方式（常规挂式，立式，移动式）；
7.防爆等级要求、防护等于要求；
8.进出线口大小、数量、方向；
9.户外使用请特别说明；
10.如有其他问题，可直接与我联系。
CBP51-3K防爆动力配电箱适用范围
1、1区、2区危险场所；
2、IIA、IIB、IIC类，温度组别为T4的性气体环境；
3、适用于可燃性粉尘场所；
4、户内、户外均可。
CBP51-3K防爆动力配电箱特点：
1、CBP51防爆照明(动力)配电箱为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构。
2、铸铝合金外壳，内装高分断小型断路器或塑壳式断路器。有DZ47、YCM1可供选择。
3、CBP51防爆照明(动力)配电箱具有过载短路保护功能，可根据要求增加漏电保护等功能。
1、外壳材质可为各种牌号的不锈钢板，采用自动保护气体焊焊接，焊接后表面经过特殊的抛光工艺处理，外形美观、表面不锈钢光泽亮丽，适用于各种强腐蚀环境；
2、内装CN65、NC100H高分断小型断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途；
3、具有过载、短路保护功能；
4、模块结构，各种回路可根据需要自由组装；
5、可根据用户要求特制，如加装电泳保护器、电流表、电压表等；
6、可提供现场技术服务，帮助用户根据现场作业环境进行产品选型或设计，
以达到符号国家标准要求。
7、钢管或电缆布线。
要技术参数
|
额定电压（V） |
支路电流（A） |
支路数 |
防爆标志 |
进线口螺纹（G") |
出线口螺纹（G") |
防护等级 |
|
380 |
100A以下 |
2 |
Exde II BT6 |
2-3 |
1 1 /2 |
IP54 |
|
|
产品结构
|
规格 |
内装元件 |
结构类型 |
备注 |
|
支路电流小于63A |
小型断路器交流接触器，万能转换开关，热继电器。 |
采用模块式结构，实现多回路自由组合。 |
进线线口数量及规格根据用户要求制定 |
|
支路电流大于63A |
塑壳断路器,交流接触器,万能转 换开关,热继电器. |
采用大壳体组合 |
防爆检修开关箱，防爆动力配电箱外形及安装尺寸
|
型号 |
A |
B |
C |
D |
E |
|
CBP55-2 |
720 |
385 |
635 |
605 |
165 |
|
CBP55-2大电流 |
630 |
452.5 |
400 |
350 |
230 |
|
CBP55-4 |
920 |
575 |
635 |
605 |
165 |
|
CBP55-4大电流 |
965 |
452.5 |
1050 |
1000 |
230 |
|
CBP55-2IIC |
720 |
385 |
625 |
605 |
165 |
|
CBP55-2IIC大电流 |
965 |
452.45 |
1050 |
1000 |
230 |
|
CBP55-4 IIC |
920 |
575 |
635 |
605 |
165 |
|
CBP55-4 IIC大电流 |
1265 |
752.5 |
1050 |
1000 |
232 |
|
CBP54-12K |
1300 |
575 |
635 |
605 |
|
