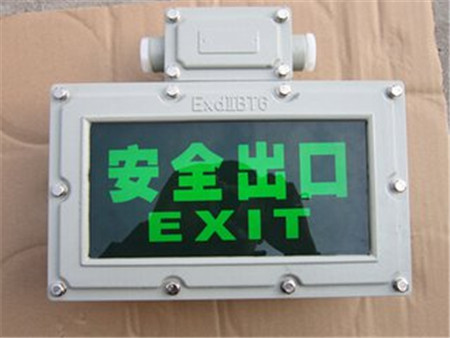

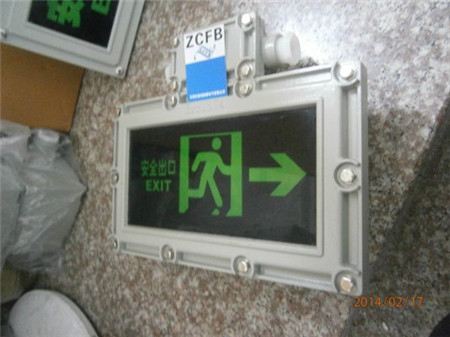

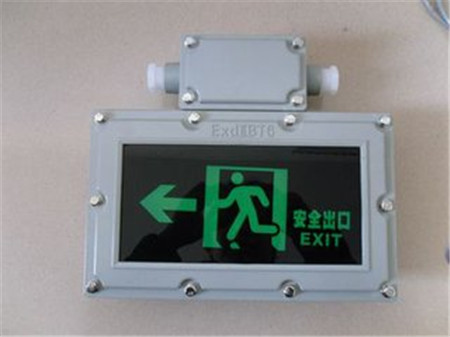

BAYD81防爆标志灯
使用说明:
※ 先确定灯具安装位置,再按所需的安装方式将灯具固定。
※ 根据接线需要选定左或右侧作为电缆引入口,再根据所选φ8-12mm电缆线直径确定相应的橡胶密封圈套入电缆线。
※ 打开灯具右侧的两个翻扣,掀开灯盖,用所配专用工具旋开引入电缆一侧的接线盒盖,拧下压线柱的帽,将电缆线一端从引入口引入并按接线板上的极性标志接好电线,然后拧紧压线柱帽,再盖上接线盒盖,并用专用工具旋紧。
※ 将电缆引入口的压紧螺母拧紧,然后合上灯盖,将翻扣扣紧,再用所配螺堵将另一端的电缆引入口堵上即可。
※ 将电缆线另一端通过防爆接线盒或直接引入防爆开关接通市电,启动开关,灯具即可正常工作。
※ 若需多灯或同其它电器并联使用,则按上述方法从另一电缆引入口接入电缆线。
警告：
※ 严禁带电打开灯具内部各部件。
※ 擦拭及维护灯具时,必须将电源开关关闭,并且只可用湿布擦拭透明件。
注意事项：
※ 打开接线盒后,必须用专业工具操作。
※ 运输时,应在外包装纸箱内加装泡沫减震。
※ 灯具安装及使用时一定要可靠接地。
BAYD81防爆标志灯技术参数:
额定电压: 220VAC 50Hz
外壳防护: IP66
进线口螺纹: G3/4
引入电缆: φ8~φ14mm
充电时间: 6~8h
外形尺寸: 410×218×80mm
总重量: 5kg
