一，产品名称 BQP-5.5KW防爆变频控制柜
二，传真方式签订购销合同
三，双方按合同约定履行责任和义务所在地
四，咨询电话15658605551 15658605355 0577-61319387 QQ微信1558021501 联系人王志伟
五，所在地 浙江省温州市柳市镇智广工业园
六，发货期限 自买家付款之日起三天内发货
BQP-5.5KW防爆变频控制柜变频器结构布置我们将主回路设计成一个大单元，安装在长方形防爆腔内后壁，后壁上通过一个过度散热器与IGBT模块、整流模块等发热元件接合，防爆外壳外壁加焊槽形散热器，过度散热器与槽形散热器通过热管相连接。变频器内部产生的热量就通过防爆腔后壁过度散热器热管槽形散热器散发出去。
BQP-5.5KW防爆变频控制柜变频器产品特点
1.可数字显示或指示或指针显示频率、转速以及负载率或电流等
2.可手动调节频率,可设定转速按时间变化的工艺曲线。也可由DCS系统给出信号来控制其频率。本产品调速变频器为进口元件。柜内还装有电流表、电压表、自动空气开关、指示灯、交流接触器、工频变频转换开关及起动、停止按钮等。
3.过电流保护,短路保护、过电压保护、欠电压保护、瞬时停电保护和断相保护；
4.外壳采用Q235钢板成型，表面经高速抛丸后粉末静电喷塑，外形美观；
5.所有紧固件均采用抗强腐蚀的304不锈钢材质
散热问题
由于变频器的所有元件都装在防爆腔内，空气不能流动，散热问题成为该变频器所要解决的关键问题。在这里我们采用了一种新的散热技术-热管散热技术。
（1）热管技术原理热管是一种具有极高导热性能的传热元件，它通过在全封闭真空管内工质的蒸发与凝结来传递热量，具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点。由热管组成的换热器具有传热效率高、结构紧凑、流体阻损小等优点。
（2）变频器结构布置我们将主回路设计成一个大单元，安装在长方形防爆腔内后壁，后壁上通过一个过度散热器与IGBT模块、整流模块等发热元件接合，防爆外壳外壁加焊槽形散热器，过度散热器与槽形散热器通过热管相连接。变频器内部产生的热量就通过防爆腔后壁过度散热器热管槽形散热器散发出去。

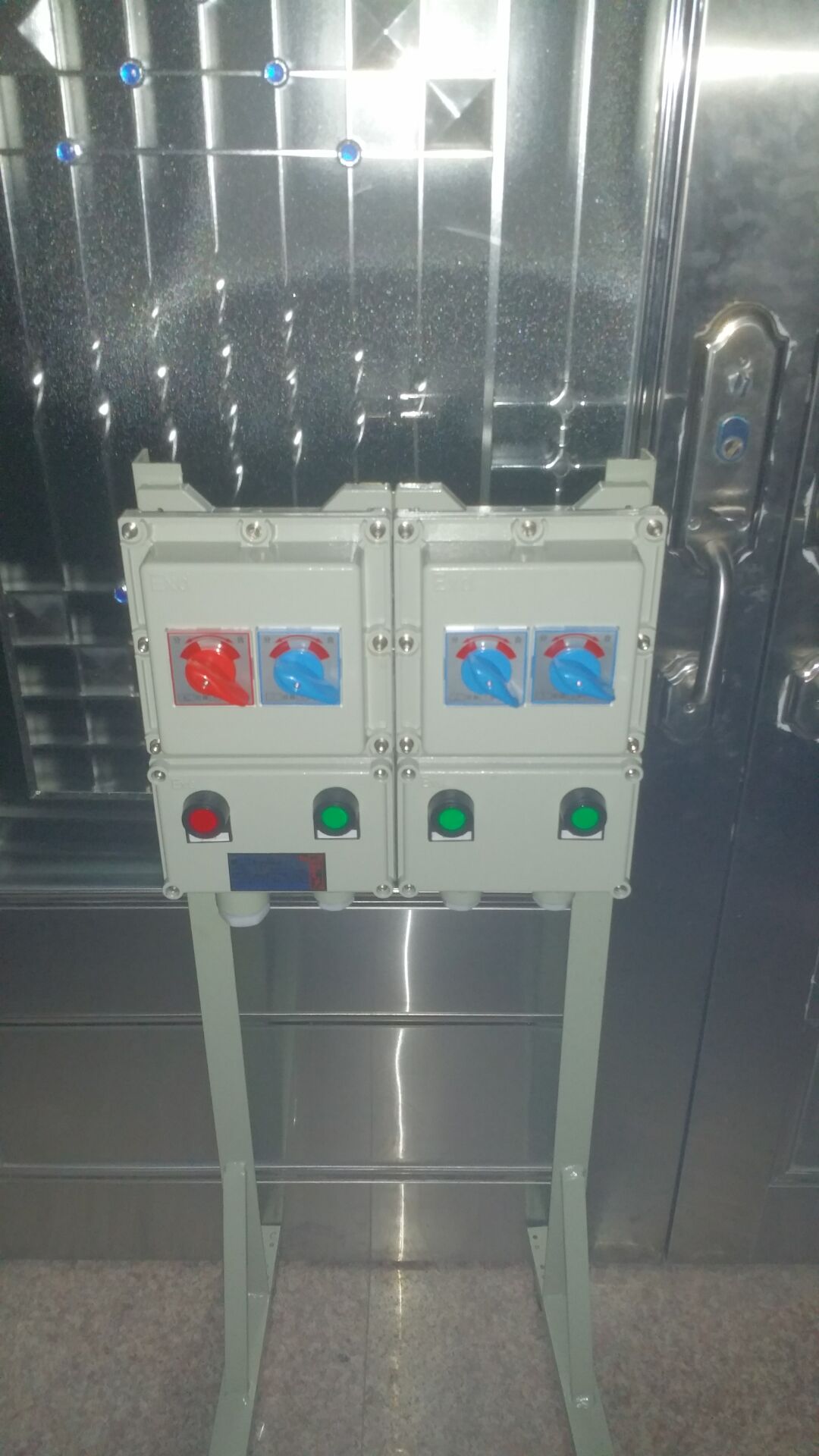

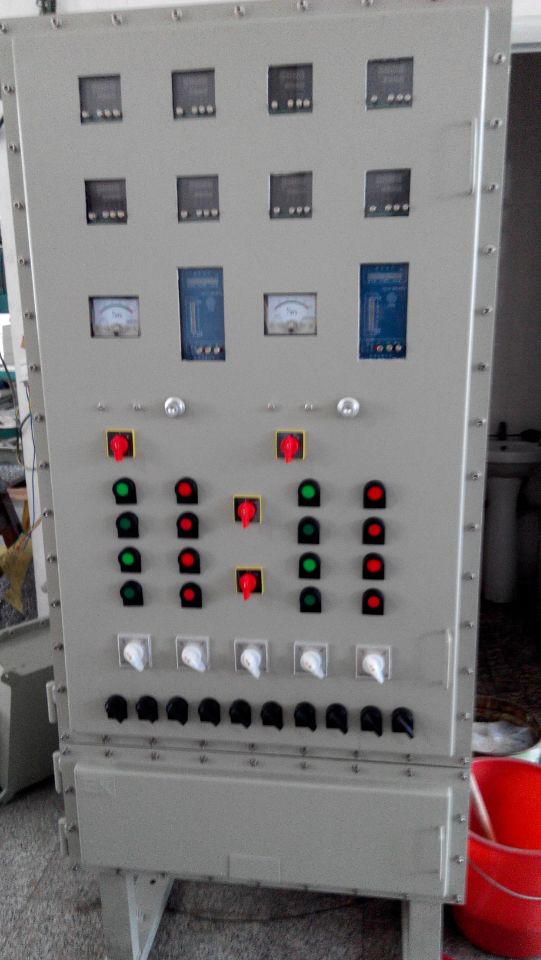

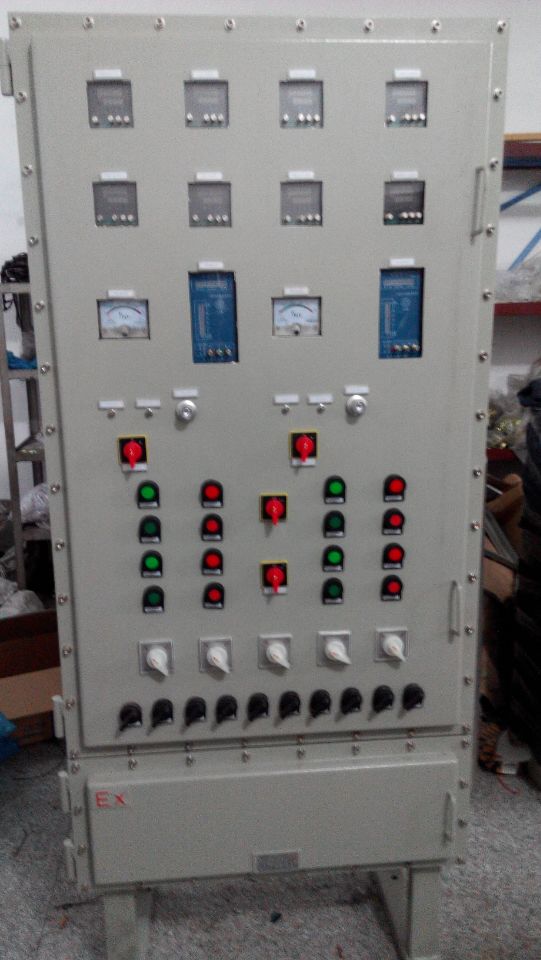

4、外形示意图：例：
拼装方式可根据用户要求而定，按用户提供的线路图进行设计。
5、安装与使用
5．1安装使用产品前应检查铭牌上的技术数据与使用情况是否相符；
5．2安装及维修前必须切断前级电源；
5．3进、出线电缆穿过橡胶密封圈，用垫圈及压紧螺母压紧，保证密封及电缆不得松动；
5．4密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换，以确保防爆性能可靠；
5．5维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀，并定期涂204-1防锈油；
5．6配电箱在使用过程中要定期检查，以保证其良好运行；
5．7非专业人员严禁开盖维修、检查。
6、订货需知
