结结构与特点
本配电箱是按照GB3836.1-2000《爆炸性气体环境用电气设备 第一部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第二部分：隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备 第三部分：增安型“e”》标准设计制造，经国家指定检验机关检验合格，并颁发防爆合格证。

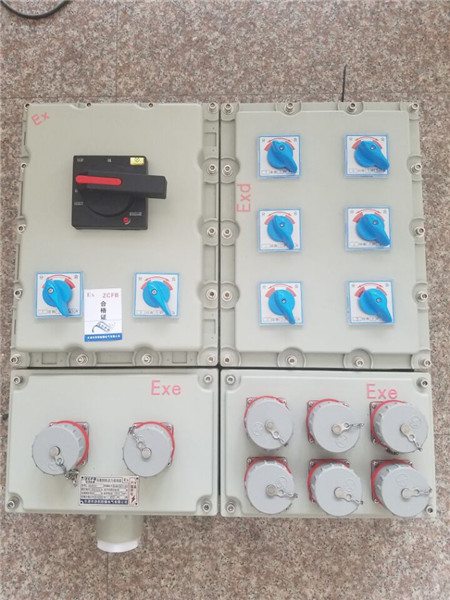

A、外壳采用铸铝合金压铸成型，表面喷塑。主腔采用隔爆型结构，接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、变压器、熔断器、Ex防爆控制按钮、信号灯、转换开关等。配电箱采用模块化设计，各种回路可以自由组合，电器元件选型可由用户而定，其结构紧凑、外形美观。进出线采用钢管或电缆布线均可，进出线口方向可由用户要求而定。
B、非标防爆配电箱：外壳采用钢板焊接成型，表面喷塑。分主腔和接线腔，均采用隔爆型结构，内可选装高分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件，通过操作壳盖上的手柄实现分合，动作性能可靠，并设有指示灯。进出线采用钢管或电缆布线均可，进出线口方向及内部元件可由用户要求而定。
1． 本产品外壳采用铝合金压铸成型，表面经高速抛丸后粉末静电喷塑，外形美观；
2． 本产品为复合型防爆结构，开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构；
3． 采用模块化设计，各种回路可以自由组合；
4． 内装高分断小型漏电断路器或塑壳式漏电断路器，通过操作防爆客体外的手柄而实现分合；
5． 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；
6． 具有过载、短路、缺相、漏电保护功能；
7． 所有紧固件均采用抗强腐蚀的304不锈钢材质；
8． 布线方式，钢管或电缆、防爆软管均可；
9． 可根据用户要求特殊定制；
BXMD防爆配电箱工作条件
a． 海拔不超过2000m
e． 污染等级：3级；
f． 安装类别：II、III类；
g． 用于户外的配电箱，太阳最大辐射1120W/㎡，降雨强度6mm/min；
h． 无显著摇动和剧烈的冲击振动的地方；
周围空气温度不高于+40℃，不低于-5℃,24小时内平均值不超过+35℃；
c． 周围空气相对湿度不超过95%（+25℃）；
d． 在无破坏绝缘的气体或蒸气的环境中；
主要技术参数
|
型 号 |
额定电压（V） |
主回路额定电流（A） |
支 路 数 |
支路额定电流（A） |
防爆标志 |
|
BXMD□-4 BXMD□-8 BXMD□-12
BXMD□-4K BXMD□-12K |
220 380 |
10-1000 |
4 8 12 4 8 12 |
3-630 |
ExdeIIBT4 ExdeIICT4 ExdIIBT4 |
订货时应指出产品的完整型号、名称、规格及订货数量。例如：
BXMD51-12K，防爆配电箱,总开关电流100A，分开关10A，30台
