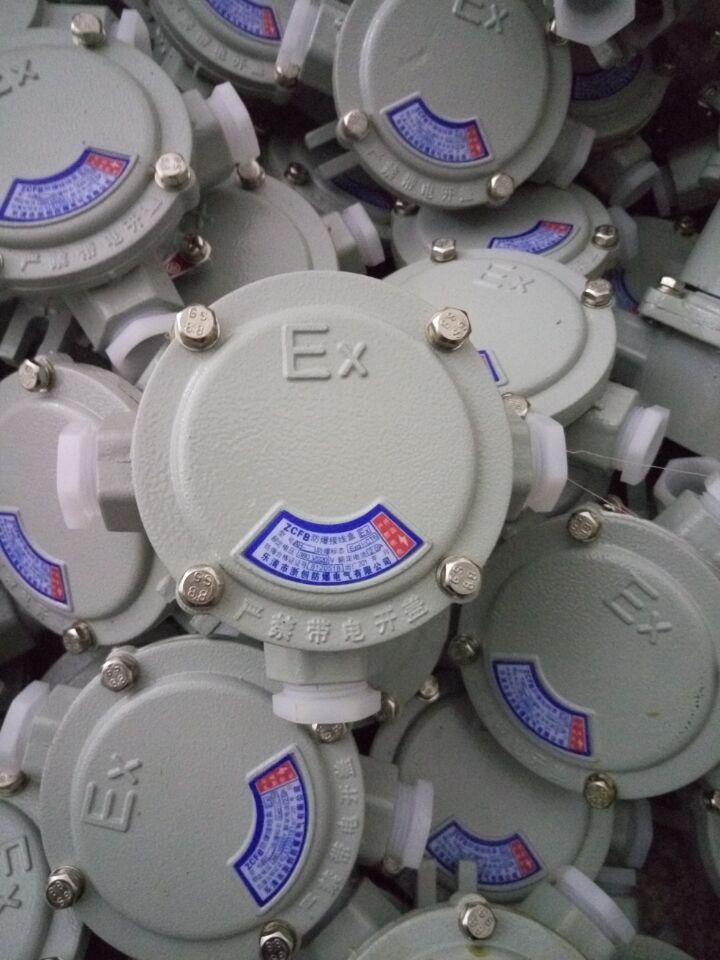

BCH-A-G3/4直通防爆接线盒分平盖、吊盖。在正常情况下，吊盖与通头同口径，如特殊要求可特制。通头一般为圆柱管螺纹Ｇ１／２"、Ｇ3/4"、Ｇ１"如特殊要求可特制。防爆接线盒类型：一通平、直二通平、三通平、四通平、直角二通平、通吊、直二通吊、三通吊、四通吊、直角二通吊。


BCH-A-G3/4直通防爆接线盒 参数
  AH系列防爆接线盒代号
  代号 外形 名称 代号 外形 名称
  A 一通平 F 一通吊
  B 直二通平 G 直二通吊
  C 三通平 H 三通吊
  D 四通平 I 四通吊
  E 直角二通平 J 直角二通吊
  注：１.“”表示平盖，“”表示吊盖。
  ２.在正常情况下，吊盖与通头同口径，如特殊要求可特制。
  ３.通头一般为圆柱管螺纹Ｇ１／２"、Ｇ１"如特殊要求可特制。
 BCH-A-G3/4直通防爆接线盒 技术参数(技术条件)：
  ●额定电压：380V 50Hz
  ●额定电流：20A
  ●防爆标志：ExdⅡB T6
  ●防腐等级：WF2
  ●防护等级：IP65
  ●电缆外径：φ8~φ17mm
  ●重量：0.8~1.3kg
  标注举例
  １.AH-3/4B含义：AH隔爆型接线盒，管螺纹为Ｇ3/4"直二通平盖。
  2.AH-1/2含义：AH隔爆型接线盒，管螺纹为G1/2"直角二角吊盖。
  额定电压（V） 额定电流（A） 防爆标志 螺纹规格（G） 防护等级
  380 20 Exd II BT6
  *Exd II CT6
  *Exe II T5 1/2 3/4 1 IP54
  规格参考:
  AH(BHD51)-G1/2-A一通平/四分DN15A,AH(BHD51)-G1/2-B直二通平/四分DN15B,
  AH(BHD51)-G1/2-C三通平/四分DN15C,AH(BHD51)-G1/2-D四通平/四分DN15D,
  AH(BHD51)-G1/2-E直角二通平/四分DN15E,AH(BHD51)-G1/2-F一通吊/四分DN15F,
  AH(BHD51)-G1/2-G直二通吊/四分DN15G,AH(BHD51)-G1/2-H三通吊/四分DN15H,
  AH(BHD51)-G1/2-I四通吊/四分DN15I,AH(BHD51)-G1/2-J直角二通吊/四分DN15J。
  AH(BHD51)-G3/4-A一通平/六分DN20A,AH(BHD51)-G3/4-B直二通平/六分DN20B,
  AH(BHD51)-G3/4-C三通平/六分DN20C,AH(BHD51)-G3/4-D四通平/六分DN20D,
  AH(BHD51)-G3/4-E直角二通平/六分DN20E,AH(BHD51)-G3/4-F一通吊/六分DN20F,
  AH(BHD51)-G3/4-G直二通吊/六分DN20G,AH(BHD51)-G3/4-H三通吊/六分DN20H,
  AH(BHD51)-G3/4-I四通吊/六分DN20I,AH(BHD51)-G3/4-J直角二通吊/六分DN20J。
  AH(BHD51)-G1-A一通平/一寸DN25A,AH(BHD51)-G1-B直二通平/一寸DN25B,
  AH(BHD51)-G1-C三通平/一寸DN25C,AH(BHD51)-G1-D四通平/一寸DN25D,
  AH(BHD51)-G1-E直角二通平/一寸DN25E,AH(BHD51)-G1-F一通吊/一寸DN25F,
  AH(BHD51)-G1-G直二通吊/一寸DN25G,AH(BHD51)-G1-H三通吊/一寸DN25H,
  AH(BHD51)-G1-I四通吊/一寸DN25I,AH(BHD51)-G1-J直角二通吊/一寸DN25J。
  AH(BHD51)-G11/4-A一通平/1.4寸DN32A,AH(BHD51)-G11/4-B直二通平/一寸1.4寸DN32B,
  AH(BHD51)-G11/4-C三通平/1.4寸DN32C,AH(BHD51)-G11/4-D四通平/1.4寸DN3225D,
  AH(BHD51)-G11/4-E直角二通平/1.4寸DN32E,AH(BHD51)-G11/4-F一通吊/1.4寸DN32F,
  AH(BHD51)-G11/4-G直二通吊/1.4寸DN32G,AH(BHD51)-G11/4-H三通吊/1.4寸DN32H,
  AH(BHD51)-G11/4-I四通吊/1.4寸DN32I,AH(BHD51)-G11/4-J直角二通吊/1.4寸DN32J。
  AH(BHD51)-G11/2-A一通平/1.2寸DN40A,AH(BHD51)-G11/2-B直二通平/1.2寸DN40B,
  AH(BHD51)-G11/2-C三通平/1.2寸DN40C,AH(BHD51)-G11/2-D四通平/1.2寸DN40D,
  AH(BHD51)-G11/2-E直角二通平/1.2寸DN40E,AH(BHD51)-G11/2-F一通吊/1.2寸DN40F,
  AH(BHD51)-G11/2-G直二通吊/1.2寸DN40G,AH(BHD51)-G11/2-H三通吊/1.2寸DN40H,
  AH(BHD51)-G11/2-I四通吊/1.2寸DN40I,AH(BHD51)-G11/2-J直角二通吊/1.2寸DN40J。
  AH(BHD51)-G2-A一通平/两寸DN50A,AH(BHD51)-G2-B直二通平/两寸DN50B,
  AH(BHD51)-G2-C三通平/两寸DN50C,AH(BHD51)-G2-D四通平/两寸DN50D,
  AH(BHD51)-G2-E直角二通平/两寸DN50E,AH(BHD51)-G2-F一通吊/两寸DN50F,
  AH(BHD51)-G2-G直二通吊/两寸DN50G,AH(BHD51)-G2-H三通吊/两寸DN50H,
  AH(BHD51)-G2-I四通吊/两寸DN50I,AH(BHD51)-G2-J直角二通吊/两寸DN50J。
