施耐德LR97D015E电子过流继电器产品说明书
- 价 格：
面议 /
套
- 供 应 地：广东省东莞市
- 发布公司：东莞市恒轩机电有限公司（深圳办事处）
- 产品型号：LR97D015E
- 品 牌：施耐德
- 发布日期：2017/6/26 13:53:32
- 联系人QQ：540284417
详细说明
施耐德LR97D015E电子过流继电器产品说明书
产品说明书
产品特性
LR97D015E
TeSys电子过流继电器, 48 V AC/DC, 设定范围:
0.3...1.5A

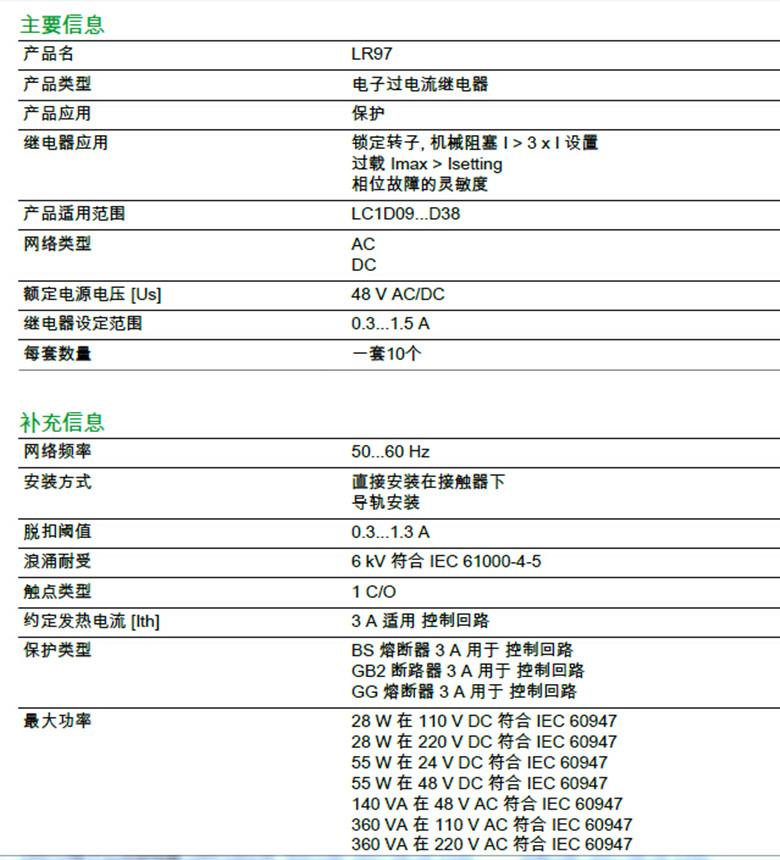

主要信息
产品名LR97
产品类型电子过电流继电器
产品应用保护
继电器应用锁定转子, 机械阻塞 I > 3 x I 设置
过载 Imax > Isetting
相位故障的灵敏度
产品适用范围LC1D09...D38
网络类型AC
DC
额定电源电压 [Us] 48 V AC/DC
继电器设定范围0.3...1.5 A
每套数量一套10个
补充信息
网络频率50...60 Hz
安装方式直接安装在接触器下
导轨安装
脱扣阈值0.3...1.3 A
浪涌耐受6 kV 符合 IEC 61000-4-5
触点类型1 C/O
约定发热电流 [Ith] 3 A 适用 控制回路
保护类型BS 熔断器 3 A 用于 控制回路
GB2 断路器 3 A 用于 控制回路
GG 熔断器 3 A 用于 控制回路
最大功率28 W 在 110 V DC 符合 IEC 60947
28 W 在 220 V DC 符合 IEC 60947
55 W 在 24 V DC 符合 IEC 60947
55 W 在 48 V DC 符合 IEC 60947

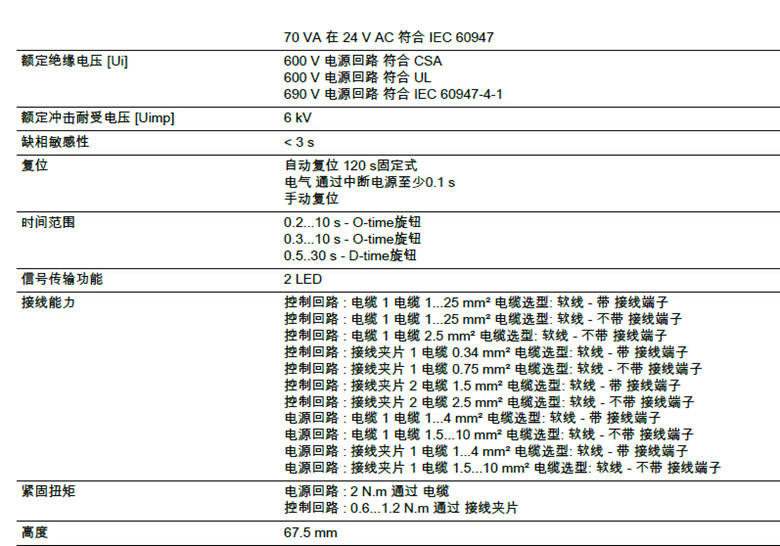

140 VA 在 48 V AC 符合 IEC 60947
360 VA 在 110 V AC 符合 IEC 60947
360 VA 在 220 V AC 符合 IEC 60947
70 VA 在 24 V AC 符合 IEC 60947
额定绝缘电压 [Ui] 600 V 电源回路 符合 CSA
600 V 电源回路 符合 UL
690 V 电源回路 符合 IEC 60947-4-1
额定冲击耐受电压 [Uimp] 6 kV
缺相敏感性< 3 s
复位自动复位 120 s固定式
电气 通过中断电源至少0.1 s
手动复位
时间范围0.2...10 s - O-time旋钮
0.3...10 s - O-time旋钮
0.5..30 s - D-time旋钮
信号传输功能2 LED
接线能力控制回路 : 电缆 1 电缆 1...25 mm2 电缆选型: 软线 - 带 接线端子
控制回路 : 电缆 1 电缆 1...25 mm2 电缆选型: 软线 - 不带 接线端子
控制回路 : 电缆 1 电缆 2.5 mm2 电缆选型: 软线 - 不带 接线端子
控制回路 : 接线夹片 1 电缆 0.34 mm2 电缆选型: 软线 - 带 接线端子
控制回路 : 接线夹片 1 电缆 0.75 mm2 电缆选型: 软线 - 不带 接线端子
控制回路 : 接线夹片 2 电缆 1.5 mm2 电缆选型: 软线 - 带 接线端子
控制回路 : 接线夹片 2 电缆 2.5 mm2 电缆选型: 软线 - 不带 接线端子
电源回路 : 电缆 1 电缆 1...4 mm2 电缆选型: 软线 - 带 接线端子
电源回路 : 电缆 1 电缆 1.5...10 mm2 电缆选型: 软线 - 不带 接线端子
电源回路 : 接线夹片 1 电缆 1...4 mm2 电缆选型: 软线 - 带 接线端子
电源回路 : 接线夹片 1 电缆 1.5...10 mm2 电缆选型: 软线 - 不带 接线端子
紧固扭矩电源回路 : 2 N.m 通过 电缆
控制回路 : 0.6...1.2 N.m 通过 接线夹片

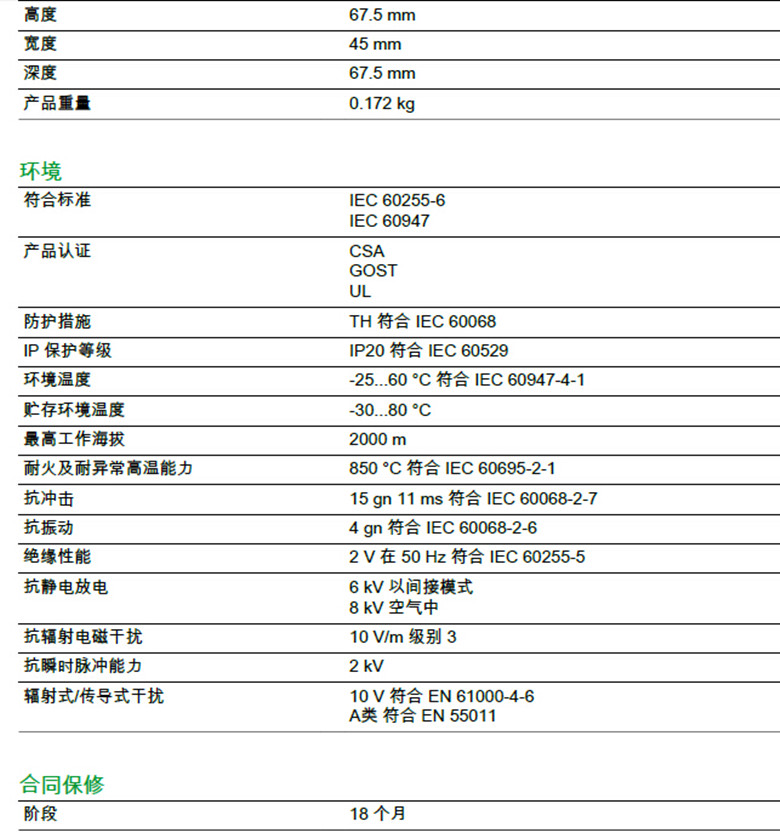

高度67.5 mm
宽度45 mm
深度67.5 mm
产品重量0.172 kg
环境
符合标准IEC 60255-6
IEC 60947
产品认证CSA
GOST
UL
防护措施TH 符合 IEC 60068
IP 保护等级IP20 符合 IEC 60529
环境温度-25...60 °C 符合 IEC 60947-4-1
贮存环境温度-30...80 °C
最高工作海拔2000 m
耐火及耐异常高温能力850 °C 符合 IEC 60695-2-1
抗冲击15 gn 11 ms 符合 IEC 60068-2-7
抗振动4 gn 符合 IEC 60068-2-6
绝缘性能2 V 在 50 Hz 符合 IEC 60255-5
抗静电放电6 kV 以间接模式
8 kV 空气中
抗辐射电磁干扰10 V/m 级别 3
抗瞬时脉冲能力2 kV
辐射式/传导式干扰10 V 符合 EN 61000-4-6
A类 符合 EN 55011
合同保修
阶段18 个月
