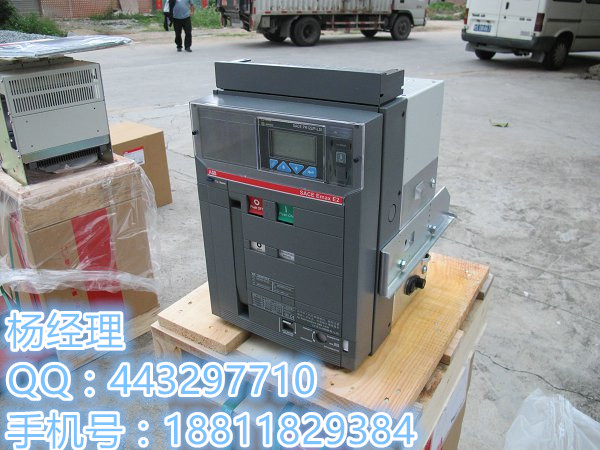

ABBAE5000-SW 4P 5000A 抽出式 成套开关
功能单元：
1、抽屉层高的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列，单位回路额定电流400A及以下。
2、抽屉改变尽在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
3、每台MCC柜最多安装11个一单元的抽屉或22个1/2单元的抽屉，其中一单元以上抽屉采用多功能后板。
4、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
5、1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
6、单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
7、抽屉单元设有机械连锁装置。
工作的环境条件
1.1用于户内安装；
1.2周围空气温度不高于+40℃，不低于-5℃，并且在24小时内其平均温度不高于+35℃。
1.3空气清洁无爆炸性气体，腐蚀性气体及导电尘埃。
1.4相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
1.5海拔高度不超过2000m。
1.6运输和存储过程中的温度可在-25℃～+55℃范围之间，在短时间内（不超过24h），温度可达到+70℃。

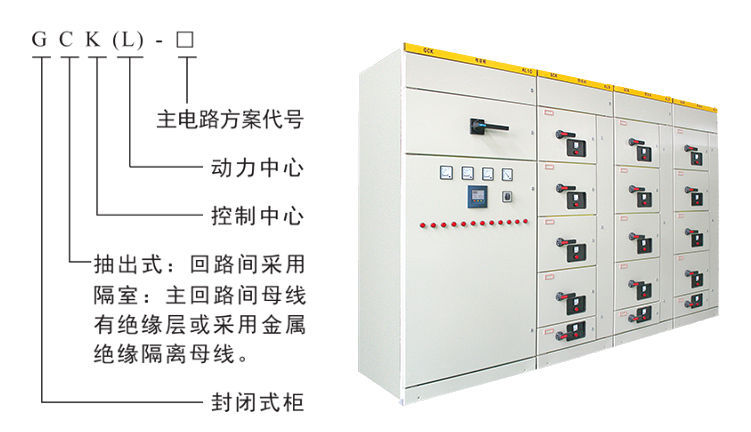

结构特点
2.1.1框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm的Φ9安装孔，使得框架组装灵活方便。
2.1.2框架的侧框装配形式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。
2.1.3装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。各室的作用相对独立。
2.1.4水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
2.1.5电缆隔室的设计使电缆上、下进出均十分方便。
2.1.6装置通用柜体的尺寸系列。
2.2.1功能单元
2.2.2 1抽屉高度的模数为160mm。分为1/2单元，一单元、一又二分之一单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
2.2.2抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
2.2.3每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。
2.2.4 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
2.2.5抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
2.2.6单元抽屉与电缆室的转接电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
2.2.7抽屉面板具有分、合、实验、抽出等位置的明显标志。
2.2.8抽屉单元有机械连锁装置。
