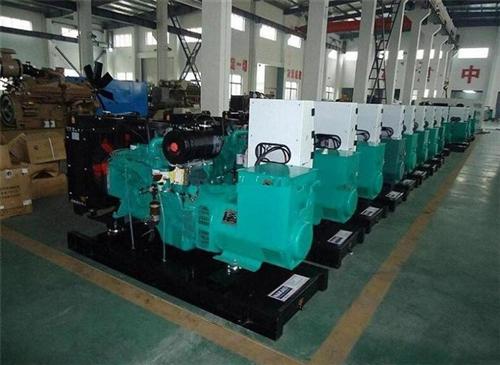

一台普通型柴油发电机组主要由柴油机、发电机以及控制系统三部分组成，柴油机和发电机有两种连接方式，
一为柔性连接，即用连轴器把两部分对接起来，
二为刚性连接，用高强度螺栓将发电机钢性连接片和柴油机飞轮盘连接而成，市场上的柴油发电机组使用刚性连接的比较多一些，柴油机和发电机连接好之后安装在公共底架上，然后配上各种起保护作用的传感器，如水温传感器，通过这些传感器，直观地把柴油机的运行状态显示给操作员，而且有了这些传感器，就可以设定一个上限，当达到或超过这个限定值的时候控制系统会预先报警，这个时候如果操作员没有采取措施，控制系统会自动将机组停掉，柴油发电机组就是采取这种方式起自我保护作用的。传感器起接收和反馈各种信息的作用，真正显示这些数据和执行保护功能的是柴油发电机组的控制系统，控制屏一般安装在发电机上，称为背包式控制屏，也有部分是独立一个屏放置在操作室内，称为分体式控制屏，控制屏通过电缆和发电机以及传感器连接，分别显示电参数和柴油机运行参数。此外，发电机组还有底盘、联轴器、散热器、燃油箱，有的还装设有消声器和外罩。
与三相电动机匹配需注意的问题。
发电机组与三相电机容量选配时，建议考虑安全系数1.5，即1.5倍的电机容量(必需是软启动方式)。
注意额定功率和后备功率的关系，KVA和KW的关系。
市场上有些厂家仅说一个“功率”，把后备功率当作额定功率来介绍和销售机组。实际上后备功率=1.1x额定功率。而且后备功率只能在12小时连续运行中使用1小时。在国内普遍都是用额定功率来标识柴油发电机组的，而在国际上是采用备用功率来标识。KVA是视在功率，KW是有效功率，他们之间的关系为IKVA=0.8KW。进口机组一般用KVA表示功率单位，而国内用电设备一般都用KW表示。
高速同步发电机
因大多数发电机与原动机同轴联动，火电厂都用高速汽轮机作原动机，所以汽轮发电机通常用高转速的2极电机，其转速达3000转/分（在电网频率为60赫时，为3600转/分）。核电站多用4极电机，转速为1500转/分（当电网频率为60赫时，为1800转/分）。为适应高速、高功率要求，高速同步发电机在结构上一是采用隐极式转子，二是设置专门的冷却系统。隐极式转子：外表呈圆柱形，在圆柱表面开槽以安放直流励磁绕组，并用金属槽楔固紧，使电机具有均匀的气隙。由于高速旋转时巨大的离心力，要求转子有很高的机械强度。隐极式转子一般由高强度合金钢整块锻成，槽形一般为开口形，以便安装励磁绕组。
在每一个极距内约有1/3部分不开槽，形成大齿；其余部分的齿较窄，称做小齿。大齿中心即为转子磁极的中心。有时大齿也开一些较小的通风槽，但不嵌放绕组；有时还在嵌线槽底部铣出窄而浅的小槽作为通风槽。隐极式转子在转子本体轴向两端还装有金属的护环和中心环。护环是由高强度合金制成的厚壁圆筒，用以保护励磁绕组端部不至被巨大的离心力甩出；中心环用以防止绕组端部的轴向移动，并支撑护环。此外，为了把励磁电流通入励磁绕组，在电机轴上还装有集电环和电刷。
