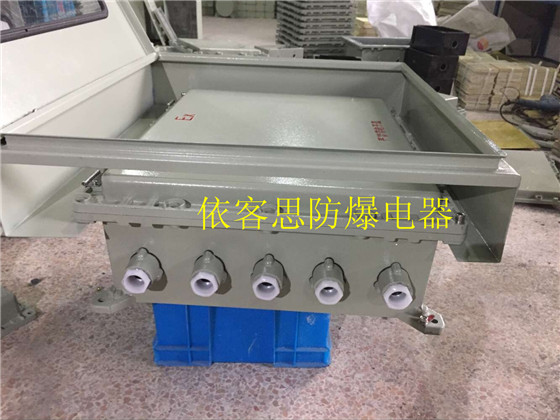

泰安泰山区BJX-20/20隔爆型接线箱_防爆端子箱

泰安泰山区BJX-20/20隔爆型接线箱是一种用在防爆电气线路铺设中的一种密封性能优势的连接保护件，内部使用接线端子用于线缆与线缆的连接，盒体采用密封技术对电缆连接部进行密封保护。可做为控制、照明或动力线路电缆分支接线用，也可做为加油机电源电路之用。

外形及安装举例
壳体型号型号 A B C D E 进线口数量及规格出线口数量及规格备注
Ⅰ型 BJX-20/4 200 185 100 140 100 1-G3/4" 4-G1/2" ExdⅡBT6
Ⅱ型 BJX-20/8 242 215 136 164 112 1-G1" 7-G3/4"
Ⅲ型 BJX-20/16 324 280 214 235 132 1-G1/2" 7-G3/4"
Ⅳ型 BJX-20/24 422 286 316 235 132 1-G1/2" 11-G3/4"
Ⅴ型 BJX-20/36 422 359 320 315 134 1-G1/2" 13-G3/4"

壳体型号型号 A B C D E F 进线口数量及规格出线口数量及规格备注
Ⅰ型 BJX-20/8 270 290 160 160 113 99 1-G3/4" 6-G1/2" ExdⅡCT6
Ⅱ型 BJX-20/16 330 360 220 220 119 104 1-G11/2" 6-G3/4"
Ⅲ型 BJX-20/24 370 408 260 260 135 119 1-G1/2" 10-G3/4"
Ⅳ型 BJX-20/36（48） 460 498 350 350 140 124 1-G1/2" 12-G3/4"

壳体型号型号 A B C D E F G H 进线口数量及规格出线口数量及规格备注
Ⅰ型 BJX-20/20 190 226 274 92 124 238 12 98 1-G1" 3-G3/4" ExeⅡT6
Ⅱ型 BJX-20/20 190 226 318.5 150 190 332 12 98 1-G11/2" 3-G1"
Ⅲ型 BJX-20/30 250 210 378.5 190 226 332 12 98 1-G1/2" 4-G1"
Ⅳ型 BJX-20/60 250 351 400 210 250 404 13 98 1-G2" 6-G1"
Ⅴ型 BJX-20/80 300 351 428.5 160 200 354 13 98 2-G2" 7-G1"
Ⅵ型 BJX-20/120 300 351 429 260 300 454 13 98 2-G2" 9-G1"

产品特点
1.铸铝合金或钢板外壳,表面喷塑。
2.压铸或焊接成形，外形美观。
3.结合面采用曲路密封结构，具有较强的防水、防尘性能。
4.接线端子采用增安型专用端子，接线方便，牢固可靠，并且电流大小有多种规格可供用户任意选配。
5.进线口方向变化多端，可根据用户要求任意选配进线口并可根据用户要求直接配装配BMJ系列的电缆
密封接头(注：用户在订货时须注明。)
6.符合GB3836-2000，IEC60079标准要求

技术参数参考：
1.防爆标志：ExdeIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
2.额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
3.总开关电流：10A—800A；分开关电流：1A—630A；
4.防护等级：IP54/IP55/IP65；
5.螺纹规格：DN15-DN100/G1/2-G4寸
6.引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
7.引入引出方向：上进上出，下进下出（可按客户要求不受限制）
产品使用场所：适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境.
