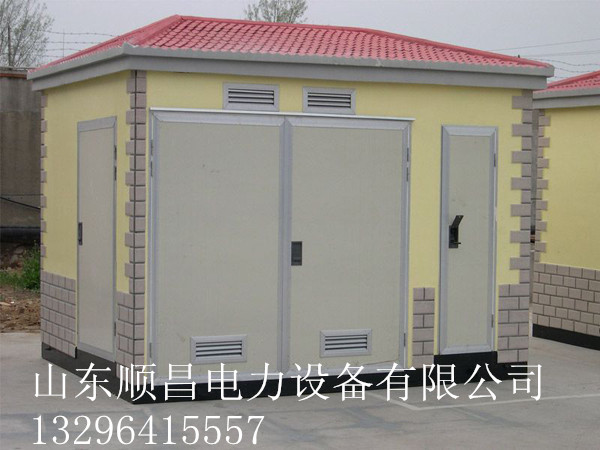

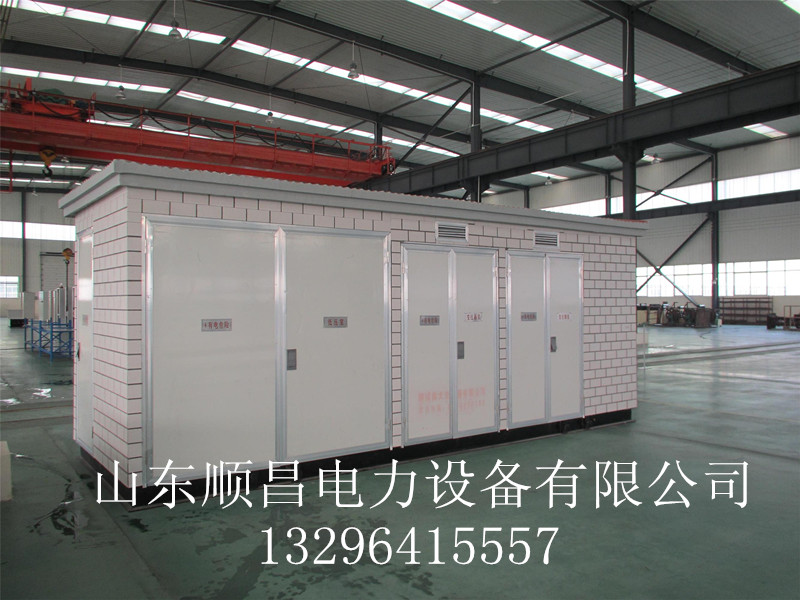

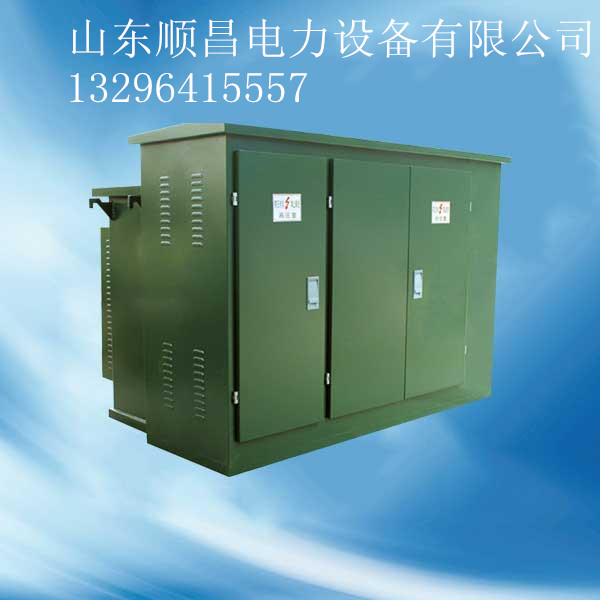

YBW-12/0.4高压/低压预装式变电站(俗称“箱变”)是将高压成套设备、变压器和低压成套设备安装在不同的隔离室,通过电缆或母牌按一定的连接方案组合而成的电力变配电系统。
本设备是应于输入额定电压为12KV ,输出额定电压为0.4KV,额定频率为50HZ,额定容量在1600KVA及以下的三相交流变配电系统,作为住宅小区,商厦宾馆,工矿企业,市政工程,大型工地及临时性施工场所等环网供电或终端供电之用。
ZBW-12/0.4高压/低压预装式变电站,具有成套性强,体积小,结构紧凑,运行安全可靠,维护方便,以及可移动等特点,与常规土建式变配电站相比,同容量的箱式变压器占地面积通常仅为常规变配电站的1/4~1/3,大大减少了设计工作量及施工量,减少了建设费用,是目前城乡变配电站建设和改造的备受欢迎的新型成套设备。
结构功能特征:
本产品主要由高压配电设备、低压配电设备、变压器及壳体预装而成,设备分成三个功能各室,即高压室,变压器室和低压室
高压配电室设备:设备型号:HXGN箱型固定式金属封闭开关设备;一般配置:进线、计量及馈线柜,特殊情况下配有PT及电压互感器柜等
