山东顺昌电力设备有限公司：

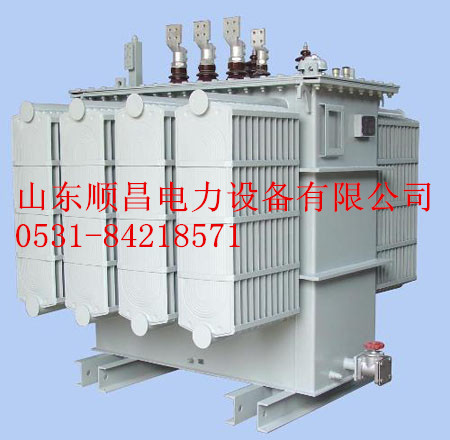

配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10（6）kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50（60）Hz，三相最大额定容量3150kVA（单相最大额定容量833kVA，一般不推荐使用单相变压器），可在户内（外）使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，最高日平均温度30℃，最高年平均温度20℃，相对湿度不超过90%（环境温度25℃），海拔高度不超过1000m。若与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。

结构简介：
1、铁心
铁心的硅钢片采用优质冷轧取向30Q120或30QG105牌号，全斜接缝，步进式三级接缝结构型式，铁心侧面涂以聚胺酯胶，上下铁轭用槽钢夹紧，上下夹件间用螺杆拉紧。
2、线圈
导线采用无氧铜，扁线为ZB-0.45，圆线为QQ-2，高压线圈为层式，低压线圈按容量可分为≤500kVA 为层式，≥ 630kVA 为新型螺旋式，首末层加强绝缘，层间绝缘用双面点胶纸，保证线圈经过干燥处理后形成一个有机整体。
3、器身绝缘
铁心窗口内线圈上端增加一个25mm 厚的层压纸板圈，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。
4、引线
原则上高压分接线采用改进后的条型无励磁调压分接开关，针对容量小分接多的接线采用条形中部无励磁调压分接开关。高压套管一律采用穿缆式，低压套管采用复合式，电流≥1600A 时采用短尾套管。
5、油箱
2000kVA 及以下为长方形波纹油箱，2500kVA 及以上为桶式油箱，散热器装置分别为波纹片或片式散热器。
6、总装配
压力释放阀—开启式变压器容量≥315kVA 安装，密封式变压器皆安装。气体继电器— 变压器容量≥800kVA 安装气体继电器。温度控制器—变压器容量≥10O0kVA 安装。储油柜—开启式变压器均装，密封式变压器不安装，在油箱盖上增加一个油位指示表。管式油位计—无储油柜全密封变压器均装，安装在变压器油箱箱盖上部，显示油箱内的油位。
