一、BQX51防爆星三角起动箱适用范围
1.BQX51系列防爆星三角起动箱(以下简称起动箱)适用于防护等级符合IP54和防爆标志符合ExdⅡBT4的爆炸性气体环境(1区、2区)。
2.在交流50Hz、额定电压380V、的电路中作容量在125kw及以下的三相鼠笼型异步电动机的不频繁降压起动和停止。
3.起动箱在起动过程中，通过时间继电器，自动将电动机定子绕组由起动时的星形接线转换为正常运转的三角形接线。
4.起动箱适用于不间断长期工作制、空载或轻载启动，在反复短时工作制下的操作频率为20次/小时，两次连续起动间隙不少于90秒。

二、BQX51防爆星三角起动箱在下列条件下可靠工作
1.海拔不超过2000m；
2.运行环境温度为-20～+40℃；
3.周围空气相对湿度不大于95％(+25℃时)；
4.含有ⅡA、ⅡB类T4组及以下组别的爆炸性气体环境(1区、2区)；
5.符合IP54的环境；
6.无破坏绝缘的气体或蒸气的环境；
7.无显著摇动和冲击振动的环境；
8.污染等级:3级；
9.安装类别:Ⅱ类。

三、BQX51防爆星三角起动箱技术参数

产品型号
控制电机功率
kW
额定工作电流
A
热继电器整定电流
A
时间继电器整定值
S
BQJ52-13Y
13
26
1.05In
11
BQJ52-17Y
17
33
1.05In
13
BQJ52-22Y
22
42.5
15
BQJ52-30Y
30
58
17
BQJ52-45Y
45
90
20
BQJ52-55Y
55
105
24
BQJ52-75Y
75
150
30
BQJ52-95Y
95
190
35
BQJ52-125Y
125
250
50

防护等级
防爆标志
防腐等级
进线口螺纹
G〃
出线口螺纹
G〃
电缆外径
￠、mm
IP54
ExdⅡBT4
WF1
11/2～31/2
11/2～31/2
17～55

四、BQX51防爆星三角起动箱产品特点

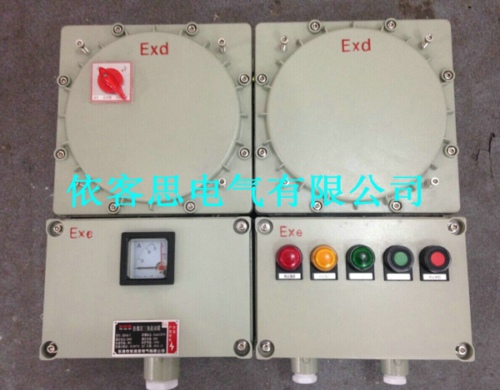

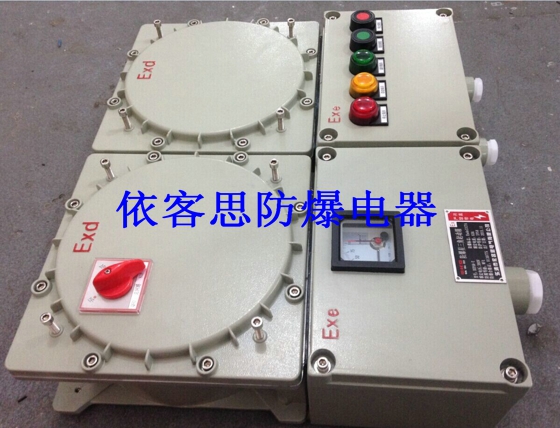

1.起动箱外壳采用ZL102铝合金铸造或钢板焊接而成，表面喷塑。
2.主腔内安装有电流表、电压表、状态指示灯、转换开关、断路器、热继电器、交流接触器、时间继电器等元件，电缆通过引入装置引至接线箱内与接线端子连接。
3.电缆布线或钢管布线。壳内外均设有接地螺钉。

五、BQX51防爆星三角起动箱安装、使用、维护
1.安装前应检查起动箱铭牌上所列的基本数据是否符合实际使用条件。
2.起动箱应可靠接地。
3.无论采用何种方式布线，电缆必须通过密封圈接至接线端子，且必须将密封圈压紧，以保证其密封性能。
4.维修时严禁带电开盖。
5.维修时如发现密封圈老化，应向制造厂订购，并及时更换，切不可随意代换。
6.安装和维护时应对所有元件妥善保护，若需更换元件，被换元件应符合本产品的要求。

六、BQX51防爆星三角起动箱品质保证
本产品严格按照ISO9001:2000以及防爆国家标准GB3836-2010 爆炸性环境用气体环境标准制作而成，所有制作标准高于国家相关标准，并在生产制作过程中步步检验，经出产检验合格后出厂，严格保证产品的质量安全；产品出厂质保期为1年，在质保期内产品质量由我公司负责；

七、BQX51防爆星三角起动箱其他主营产品
以上展示的为本公司生产的BQX51防爆星三角起动器 BQX51防爆星三角起动箱，根据不同的电机功率，配对应相应的BQX51防爆星三角起动箱，客户订货时请注明电机功率。
欢迎前来咨询BQX51防爆星三角起动器 BQX51防爆星三角起动箱！！！
