电压互感器二次开路的原因与处理分析
二次开路后的处理
注意短接时的现象，若短接时有火花，则说明短接有效，故障点就在短接点以下的回路中，可进一步查找，若短接时无火花，可能是短接无效。故障点可能在短接点以前的回路中，可以逐点向前变换短接点，缩小范围。
在故障范围内，应检查容易发生故障的端子及元件，检查回路有工作时触动过的部位 。 对检查出的故障，能自行处理的可立即处理，然后投入所退出的保护，若开路点在互感器本体的接线端子上，应停电处理。若是不能自行处理的或不能自行查明的故障，应汇报上级， 派人检查处理。此时应先将电压互感器二次短路，或转移负荷，停电处理。

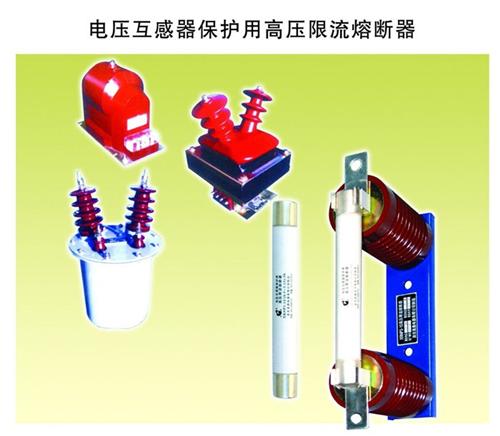

电压互感器接线图及方式
电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。 在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
电流互感器的正确使用方法
为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中。
